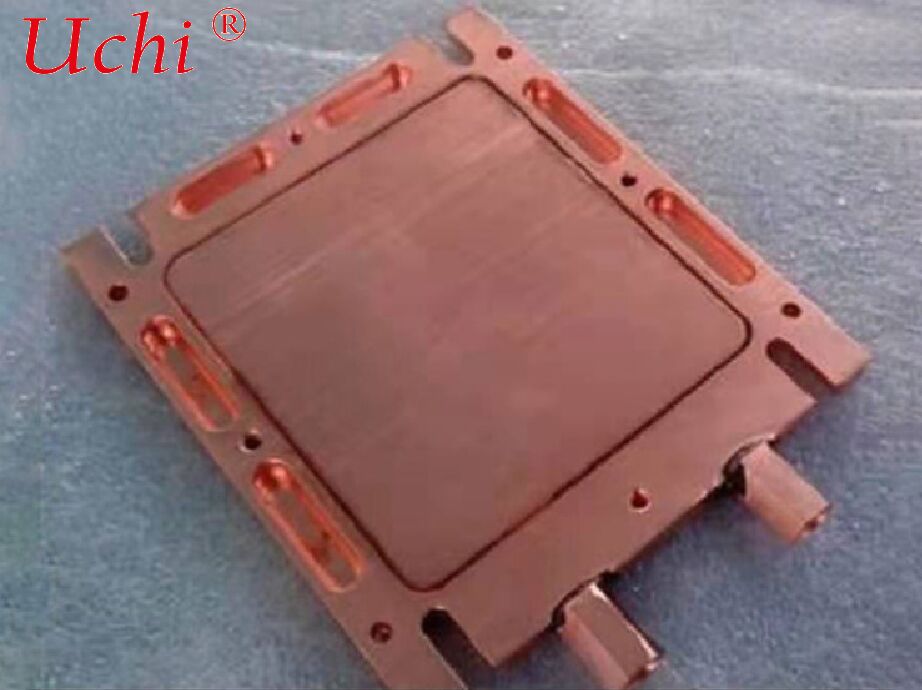

Mikro Kanal Sıvı Soğutma Plağı (MLCP) Yüksek Sıcaklık Akışlı Elektronik Cihazlar
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | Soğutucu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | 1300-1500 dollars |
| Teslim süresi: | Sınırlı değil |
| Ödeme koşulları: | 100000 adet/ay |
| Yetenek temini: | Mevduat Sonrası 3-7Gün |
|
Detay Bilgi |
|||
| Derin süreç: | OEM / DOM | Boyutlar: | Özelleştirilebilir (örneğin, 100mm x 100mm x 10mm) |
|---|---|---|---|
| Yüzey İşlem: | Yağ temizleme ve anti-oksidasyon | Ambalaj: | PE ÇANTA karton |
| Anahtar kelime: | CNC Makine Parçaları | Hoşgörü: | OEM / DOM |
| İletim Gücü: | 500 W | Yüzey İşlemi: | Değirmen bitirme veya anodizasyon |
| Malzemenin dokusu: | 6061 | Kalınlık: | 7 mm |
| Hizmet: | OEM / DOM | ||
| Vurgulamak: | Elektronik için mikro kanal sıvı soğutma plağı,Yüksek sıcaklık akışlı sıvı soğutma plağı,Yüksek sıcaklıklı cihazlar için MLCP soğutma plağı |
||
Ürün Açıklaması
Mikro kanal sıvı soğutma plağı (MLCP)
Mikro Kanal Sıvı Soğutma Plağı (MLCP), yüksek ısı akışı elektronik cihazlar için nihai bir termal çözümdür.Çekirdek, tipik olarak ≤1 mm (sıklıkla 50 ∼ 500 μm) hidrolik çaplı mikro akış kanallarının entegre yoğun dizisinde bulunur, bu da ısıl değişim alanını ve verimliliğini büyük ölçüde arttırır ve onu milimetre ölçekli akış kanallarına sahip geleneksel su soğutma plakalarından ayırır.
1Tanımlama ve Temel Yapı
Tanımlama: MLCP, yüksek ısı iletkenliği olan substratların içinde mikron ölçekli akış kanalları üretmek için hassas süreçler kullanır.Sıcaklık kaynakları ve soğutma suyu arasında yakın menzilli / doğrudan ısı aktarımı gerçekleştirmekyoğun düzenlenmiş akış kanalları ile, birim alanı başına ısı değişimi alanı geleneksel soğutma plakalarının 3 ̇10 katıdır.Sıcaklık aktarımı yolunu kısaltmak için çip ambalajı ile entegre edilebilir.
Temel bileşenler
- Substrat: Oksijensiz bakır (en iyi termal iletkenlik, yüksek maliyet), 6061/6063 alüminyum alaşımı (harcama etkinliği), silikon (yarı iletken kazım, çip düzeyinde entegrasyon için uygundur);
- Mikro akış kanalı dizisi: Düz, serpentin, paralel veya fraktal kanallar, genellikle mikrofinler / kaburgalarla donatılmıştır;
- Dikiş kaplama plakaları sürtünme karıştırma kaynaklama (FSW), difüzyon yapıştırma veya vakum lehimleme yoluyla mühürlenmiştir.
- Sıvı giriş ve çıkış portları (G1/4, NPT), O halkaları veya kaynakla mühürlenmiştir;
- Yüzey işleme: Anodizasyon, nikel kaplama, kurulum için iletken oksidasyon ve korozyon direnci.
2Çalışma İlke
Soğutma plağı, termal yağ veya faz değiştirme malzemeleri ile ısı kaynaklarına (AI yongaları, lazer pompası kaynakları) sıkıca bağlanır. Sıcaklık mikro kanal duvarlarına hızla aktarılır. Deyonlaştırılmış su veya etilenglikol çözeltisi mikro kanalların içinde yüksek hızda akıyor.son derece yüksek konvektif ısı transferi verimliliği. Isıtılmış sıvı soğutma için bir soğutucuya veya CDU'ya geri döner ve kapalı bir döngü oluşturur. Entegre MLCP, paket içine akış kanallarını yerleştirebilir, çipten soğutma sıvısına kısa bir sıcaklık aktarım yolu elde edebilir, sıcaklık direnci 0,03 °C·cm2/W seviyesine düşürülür.
3. Ana üretim süreçleri
- Hızlı kazım + difüzyon yapıştırma / FSW: Katı hal kaynakla mühürlenmiş silikon / bakır substratlarda fotolitografi ve kazımla oluşturulan mikro oluklar;ultra ince kanallar için uygun (50 ‰ 100 μm);
- Yerleşik mikrotüpler + vakum kaynak: Altyapıya yerleştirilmiş çok ince bakır borular dizisi, boşluklar kaynakla doldurulur.
- Metal 3D baskı (SLM): Küçük parti özelleştirme için ideal olan karmaşık akış kanallarının doğrudan oluşturulması;
- Kimyasal kazım + lazer kaynak: İnce soğutma plakaları için uygundur, hassasiyeti ve maliyeti dengeler.
4Performans Avantajları ve Karşılaştırma (Geleneksel Su Soğutma Plakalarına Karşı)
| Karşılaştırma Ürünü | Mikro kanal sıvı soğutma plağı (MLCP) | Geleneksel su soğutma plağı (mm ölçekli kanallar) |
|---|---|---|
| Kanal Boyutu | 50 ‰ 500μm, yoğun dizi | 1 ′′6 mm, nadir serpentin / paralel kanallar |
| Isı Değişim Alanı | Birim alanı başına 3'ten 10 kat daha yüksek | yoğun artış olmadan temel alan |
| Isı Akış Kapasitesi | 1000W/cm2'den fazla, 2000W+ tek çip destekler | ≤300W/cm2, ultra yüksek güç için zor |
| Isı Direnci | Çok düşük (0,03 ∼0,1 °C·cm2/W) | Nispeten yüksek (0,2 ∼ 0,5 °C·cm2/W) |
| Sıcaklık Tekdüzeliği | Mükemmel, yerel sıcak noktalar yok. | Kenar ve merkez arasındaki ortalama, büyük sıcaklık farkı |
| Maliyet | Yüksek teknoloji uygulamaları için yüksek Ar-Ge ve üretim maliyeti | Düşük maliyetli, olgun seri üretim |
5Ana teknik parametreler
- Kanal parametreleri: Genişliği 50 500μm, derinliği 200 800μm, aralıkları 100 300μm;
- Akış hızı ve basınç düşüşü: Akış hızı 2 ′5 m/s, çalışma basıncı 0.5 ′1.5 MPa, basınç düşüşü 0.3 MPa içinde kontrol edilir.
- Malzeme ısı iletkenliği: Bakır 386W/m·K, alüminyum alaşımı 205W/m·K;
- Sıfırlama performansı: Helium sızıntı hızı ≤1×10−9 mbar·L/s;
- Yüzey düzlüğü: ≤0.05mm/100mm.
6Tipik Uygulama Senaryoları
- Yapay zeka sunucuları ve bilgisayar yongaları: NVIDIA Rubin GPU'ları, üst düzey CPU'lar, tek yonga enerji tüketimi 1500 ̇ 2300W olan Yapay zeka hızlandırıcı kartları;
- Yüksek güçlü lif lazerler: Pompa modülleri, ışın kombinatörleri, rezonans boşlukları;
- Yarım iletken üretimi: Lazer kızartma, kazım ekipmanları;
- Tıbbi ekipman: Yüksek güçlü lazer tedavisi aletleri.
7Seçim ve Bakım Rehberleri
- Seçim: ısı akışı temelinde kanal yoğunluğunu ve malzemeyi belirlemek; alan kısıtlamalarına göre kalınlığı seçmek; port özelliklerini ve soğutma kaynağı uyumluluğunu onaylamak;
- Bakım: Deyonlaştırılmış su (iletkenlik < 1μS/cm) zorunludur; ölçeklenmesini önlemek için her 6-12 ayda bir soğutucuyu değiştirin; her yıl basınç ve helyum sızıntısı testleri yapın;kanal deformasyonunun önlenmesi için şiddetli çarpmalardan kaçınmak.
8Teknoloji Eğilimleri
- Çip ambalajı ile derin entegrasyon (Chiplet + MLCP);
- Daha fazla verimliliği artırmak için iki fazlı soğutma (mikro kanalların içinde kaynamak);
- Orta sınıf bilgisayar ekipmanlarında benimsenmeyi teşvik etmek için düşük maliyetli üretim süreçlerinde atılımlar.
