Alüminyum katlanmış kanatlı yüksek performanslı ısı yönetimi bileşeni
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | Soğutucu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | 1300-1500 dollars |
| Teslim süresi: | Sınırlı değil |
| Ödeme koşulları: | 100000 adet/ay |
| Yetenek temini: | Mevduat Sonrası 3-7Gün |
|
Detay Bilgi |
|||
| Malzeme: | Bakır | Boyut: | 22,5*11,4*0,8 CM |
|---|---|---|---|
| Ağırlık:: | 0.08kg | Teknoloji: | Damgalama |
| Özellik: | Esnek ve Ayarlanabilir | Yüzey İşlem: | Yağ temizleme |
| Isı soğutma gücü: | 30W | ||
| Vurgulamak: | Alüminyum katlanmış kanatlı ısı fıskiyesi,Yüksek performanslı termal yönetim bileşeni,Sıvı soğutma plaka ısı alıcı |
||
Ürün Açıklaması

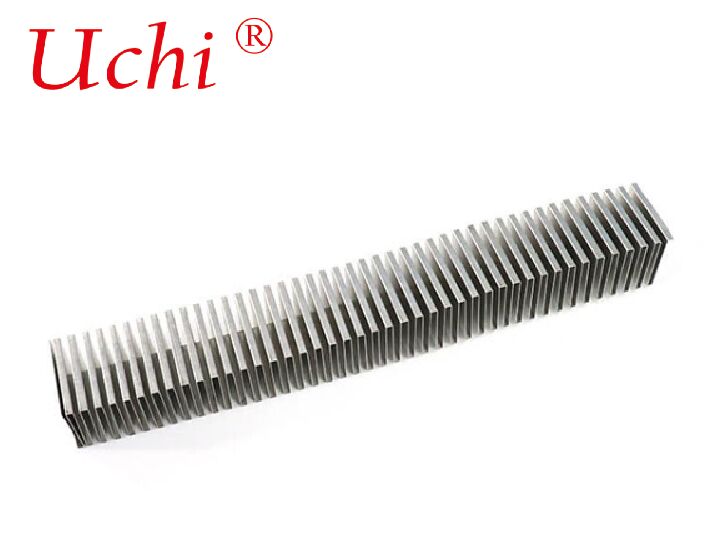

Alüminyum katlanmış kanatlı ısı fıskiyesi
Alüminyum Katlanmış Fin HeatSink ürün parametreleri
Malzeme: bakır
Boyut:22.5*11.4*0.8CM
Ağırlık: 0.08kg
Teknoloji: Damgalama
Özellik: Esnek ve ayarlanabilir
Yüzey işleme: Yağ temizleme
Sıcak soğutma gücü: 30W
Alüminyum Katlanmış Fin HeatSink'in Ürün Avantajı
Bir devredeki her elektrik ve elektronik bileşen, devre güç kaynağı sağlayarak yürütülürken bir miktar ısı üretir.Genellikle güç transistörleri gibi yüksek güçlü yarı iletken cihazlar ve ışık yayıcı diyotlar gibi optik elektronikLazerler önemli miktarlarda ısı üretir ve bu bileşenler ısı dağıtma kapasitelerinin önemli ölçüde düşük olması nedeniyle ısı dağıtma konusunda yetersizdir.
Bu nedenle, bileşenlerin ısınması erken arızalara yol açar ve tüm devrenin veya sistemin performansının arızalanmasına neden olabilir.Soğutma amacıyla ısı alıcıları sağlanmalıdır..
Isı Lavabosu nedir?
Heat sink is an electronic component or a device of an electronic circuit which disperses heat from other components (mainly from the power transistors) of a circuit into the surrounding medium and cools them for improving their performance, güvenilirliği ve ayrıca bileşenlerin erken arızalanmasını önler.Soğutma amacıyla bir fan veya soğutma cihazı içerir.
Üretim ve Malzemeler
- Süreç: İnce alüminyum levhalar (tipik olarak 0.1 ∼0.5 mm, ortak aralık 0.2 ∼1.2 mm) bir dalgalanmış/zig-zag dizisine doğruya doğru katlanır, daha sonra lehimle, lehimle,veya yüksek performanslı termal epoksitBu, kanat yoğunluğunun ve taban kalınlığının bağımsız bir şekilde optimize edilmesini ve hatta karışık malzeme kombinasyonlarını (örneğin, bakır taban + alüminyum kanat) sağlar.
- Genel Alaşımlar: 1050/1100 (yüksek saflık, mükemmel termal iletkenlik), 6061/6063 (iyi dayanıklılık + termal performans, maliyet etkinliği).
- Anahtar parametreler: Yüzgeç açılışı 0,5 mm'ye kadar, yüzgeç yüksekliği 100 mm'ye kadar, yüzgeç genişliği 500 mm'ye kadar.
Temel Avantajları
- Yüksek yüzey alanı hacim oranı: Ekstrüde yüzgeçlerden çok daha yoğun, alan kısıtlı, yüksek ısı uygulamaları için idealdir, düşük termal dirençle (bazı geleneksel tasarımlara göre% 60'a kadar).
- Hafif ve malzeme tasarrufu: Soğutma yüzeyini en üst düzeye çıkarırken asgari alüminyum kullanır.
- Esnek Tasarım: Zorlu / doğal konveksiyon için yüzgeç yüksekliğinin, tonunun ve şeklinin kolay özelleştirilmesi.
- Isı boruları/buhar odaları ile uyumludur: Genellikle yüksek güç sistemlerinde gelişmiş termal yayılma için entegre edilir.
Başvurular
| Türü | Avantajları | Eksiler | En iyisi |
|---|---|---|---|
| Katlanmış Fin (Alüminyum) | Ultra yüksek yüzey alanı, hafif, özelleştirilebilir | Ekstrüzyondan daha pahalı, yapıştırma gerektirir | Yüksek güçlü, kompakt, zorlu hava sistemleri |
| Ekstrüde Alüminyum | Düşük maliyetli, basit üretim, katı | Sınırlı yüzgeç yoğunluğu/büyüklük oranı | Düşük-orta güç, maliyet hassas uygulamaları |
| Yırtıcı Fin | Mükemmel termal temas, yüksek yoğunluk | Sınırlı yüzgeç yüksekliği, daha yüksek alet maliyeti | Isı boruları, yüksek performanslı CPU'lar |
Seçim ve Optimizasyon İpuçları
- Isı yükü ve hava akışı: Gerekli termal direnci (Rθ) hesaplayın ve hava akışına (LFM/CFM) eşleşin; zorlu hava yoğun katlanmış yüzgeçlerle çok daha iyi çalışır.
- Fin Pitch & Height: Daha sıkı pitch = daha fazla yüzey alanı, ancak hava akışını kısıtlayabilir; daha uzun yüzgeçler konveksiyonu artırır, ancak ağırlığı / geri basıncı artırır.
- Bağlanma Niteliği: Kötü lehimleme / lehimleme temas direnci yaratır Termal görüntüleme veya direnç testi yoluyla bağ bütünlüğünü doğrula.
- Yüzey Tedavisi: Anodizasyon korozyon direnciyi arttırır ve radyasyonu hafifçe artırabilir; siyah anodizasyon radyatif soğutma senaryolarında yardımcı olur.
