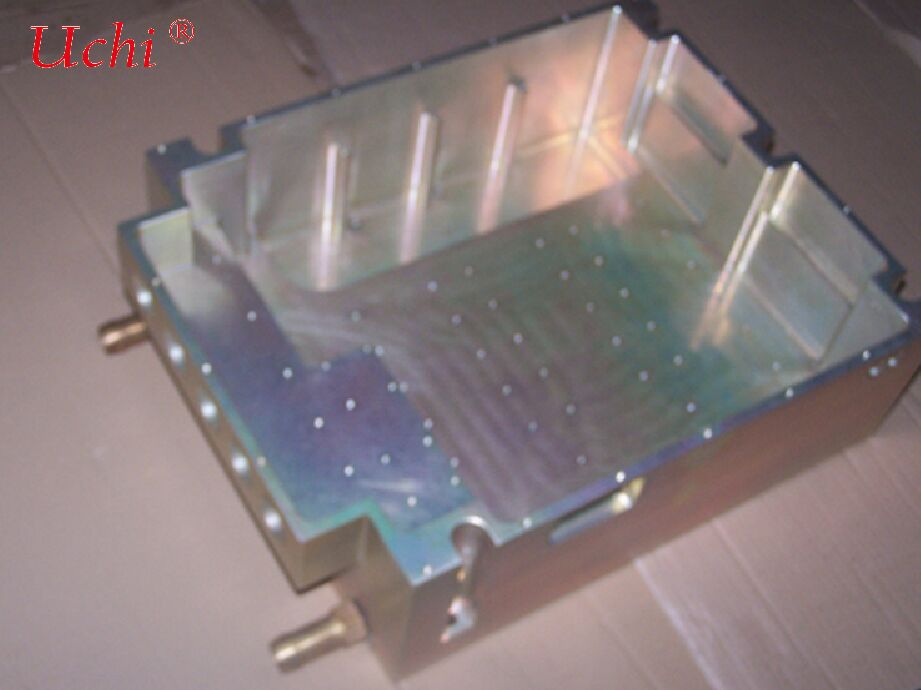

Otomobil Su Soğutma Plağı/Araç Sıvı Soğutma Plağı
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | Soğutucu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | 1300-1500 dollars |
| Teslim süresi: | Sınırlı değil |
| Ödeme koşulları: | 100000 adet/ay |
| Yetenek temini: | Mevduat Sonrası 3-7Gün |
|
Detay Bilgi |
|||
| Isı iletkenliği: | Yüksek ısı iletkenliğine sahip malzeme (bakır için >200 W/m·K) | Şekil: | kare |
|---|---|---|---|
| Yüzey İşlemi: | Değirmen bitirme veya anodizasyon | Ambalaj: | Müşterilerin gereksinimleri |
| Derin süreç: | OEM / DOM | Güç: | metal rengi |
| Özellik: | Rekabetçi maliyetler ve verimli soğutma | Ekstra süreç: | OEM / DOM |
| Seviye: | Bakır | Makale numarası: | Sıvı soğutma plakası 14 |
| Başvuru: | RGB lazer ışık kaynağı | Kişiselleştirilebilir özellikler: | Kanal tasarımı, boyutu ve bağlantı noktası konumları |
| Vurgulamak: | Otomobil sıvı soğutma plağı,Araç Suyu Soğutma Plakası,garantili sıvı soğutma plakası |
||
Ürün Açıklaması
Otomotiv Boşluk Tipi Sıvı Soğutma Plakası
Yeni Enerji Araç Termal Yönetiminin Çekirdek Bileşeni, Güvenlik, Yüksek Verimlilik ve Uzun Menzil Sağlar
I. Ürün Genel Bakışı
Otomotiv boşluk tipi sıvı soğutma plakası, yeni enerji araçlarının termal yönetim sisteminde çekirdek destekleyici bir bileşendir. Dahili akış kanallarına sahip entegre sızdırmaz bir boşluk yapısı benimser ve soğutucu sirkülasyonu yoluyla pil paketleri, motorlar ve elektronik kontroller gibi çekirdek bileşenlerin sıcaklığını verimli bir şekilde düzenler.
Geleneksel "frezelenmiş oluk + kapak plakası" yapısından farklı olarak, bu ürün yüksek ısı dağılımı verimliliği, yapısal stabilite ve hafif avantajlarını birleştirir. Tüm çalışma koşullarında yeni enerji araçlarının güvenli çalışmasını sağlamak, menzili uzatmak ve çekirdek bileşenlerin hizmet ömrünü uzatmak için anahtar bir çözümdür. Binek araçlar, ticari araçlar, enerji depolama sistemleri ve özel araçlar için yaygın olarak uygulanabilir.
II. Çekirdek Satış Noktaları (Kısa Versiyon)
-
Verimli sıcaklık kontrolü, termal kaçak yokEntegre boşluk ve yoğun akış kanalları, geleneksel soğutma plakalarına kıyasla ısı değişimi verimliliğini %20-40 oranında artırır. Pil paketi sıcaklık farkı ≤3℃, 4C-6C ultra hızlı şarj için uygundur, yüksek sıcaklık güç sınırlamasını önler.
-
Entegre yapı, hafif ve uygun maliyetliIsı dağılımı ve yük taşıma çift fonksiyonu; pil paketleri için yük taşıyan tepsi olarak kullanılabilir, ağırlığı %10-15 oranında azaltır. Alüminyum alaşım, bakır soğutma plakalarından %40'tan fazla daha hafiftir, parça ve montaj maliyetlerini düşürür.
-
Otomotiv sınıfı kalite, ömür boyu güvenilirlikVakum lehimleme / FSW katı hal kaynağı sıfır sızıntı sağlar. Tuz spreyine ve korozyona dayanıklı, geniş bir sıcaklık aralığına (-40℃ ila 120℃) uyarlanabilir, hizmet ömrü ≥10 yıl. Otomotiv sınıfı titreşim ve darbe testlerini geçti.
-
Esnek özelleştirme, tam senaryo uyumluluğuÖzelleştirilebilir akış kanalları (sarmal / paralel) ve boyutlar, CTC / CTB entegre çözümleriyle uyumludur. A00 sınıfından ağır ticari araçlara kadar modelleri kapsar, isteğe bağlı entegre sıcaklık kontrol sensörleri ile.
-
Kontrol edilebilir seri üretim, uygun maliyetli tam yaşam döngüsüSeri üretim verimi ≥%98, mikrokanal soğutma plakalarından %30'dan fazla daha düşük maliyet. Pil ömrünü %20'den fazla uzatır ve tam yaşam döngüsü TCO'sunu %15'ten fazla azaltır.
III. Çekirdek Teknik Parametreler (Otomotiv Sınıfı Standart)
| Öğe | Tipik Değer | Otomotiv Sınıfı Açıklama |
|---|---|---|
| Malzeme | 6061 alüminyum alaşım / lehimli kompozit alüminyum | Termal iletkenlik 200-220 W/m·K, hafiflik ve termal performansı dengeler |
| Boşluk Kalınlığı | 3-8 mm | Yapısal mukavemet ve araç hafiflik gereksinimlerini dengeler |
| Akış Kanalı Özellikleri | İç çap 1-5 mm, sarmal / paralel çoklu dallı | Basınç düşüşü ≤0.3 MPa @ 3-5 L/dak, araç termal yönetim akışına uyumlu |
| Çalışma Basıncı | 0.5-1.2 MPa | Otomotiv sınıfı titreşim (20g) ve darbe (50g) testlerini geçti |
| Çalışma Sıcaklığı | -40℃ – 120℃ | Aşırı soğuk ve sıcak iklimlere uyum sağlar, donma tıkanıklığı veya deformasyon olmaz |
| Düzlük | ≤0.05 mm / 100 mm | Isı kaynaklarına ısı transfer boşlukları olmadan sıkıca yapışmasını sağlar |
| Sızdırmazlık Performansı | Helyum kaçak oranı ≤1×10⁻⁹ mbar·L/s | Ömür boyu sızdırmaz, 1000 saat tuz spreyi testini geçti |
| Isı Dağılım Kapasitesi | 5-20 kW birim başına | 100-300 kWh pil paketleri için uygundur, çeşitli güç taleplerini karşılar |
IV. Tipik Uygulama Senaryoları
- Yeni enerji binek araçları: BEV / PHEV modellerinin pil paketleri için alt soğutma, CTC / CTB entegre gövde tasarımı ile uyumlu, alan kullanımını ve menzili iyileştirir.
- Ticari araçlar / ağır kamyonlar: Güç pilleri, motorlar ve elektronik kontroller için üçü bir arada termal yönetim, yüksek güçlü hızlı şarjı destekler ve karmaşık yol koşullarına ve yüksek yüklü çalışmaya uyum sağlar.
- Enerji depolama sistemleri: Endüstriyel ve ticari enerji depolama konteynerlerindeki pil paketlerinin sıcaklık kontrolü, yüksek güçlü şarj ve deşarjı destekler, güvenli ve kararlı çalışmayı sağlar.
- Özel araçlar: İnşaat makineleri ve lojistik araçları için pil soğutma, zorlu çalışma koşullarına uyum sağlar ve bileşen güvenilirliğini ve hizmet ömrünü iyileştirir.
V. Seçim ve Kurulum Kılavuzları
- Güç eşleştirmesi: 100 kWh pil paketleri 10-15 kW boşluk soğutma plakaları kullanır; 200 kWh ve üzeri 15-20 kW üniteler kullanır, farklı menzil modellerine uyum sağlar.
- Akış kanalı seçimi: Hızlı şarj modelleri için paralel çoklu dallı akış kanalları tercih edilir (düşük basınç düşüşü, yüksek akış uyumlu); uzun menzilli modeller için sarmal akış kanalları (yüksek ısı değişimi, daha homojen sıcaklık kontrolü).
- Kurulum gereksinimleri: Soğutma plakası düzlüğünü ≤0.05 mm sağlayın. Yerel stresin neden olduğu deformasyonu önlemek için termal gres veya faz değişim malzemeleri ile yapıştırın, cıvataları eşit şekilde sıkın.
- Ortam gereksinimleri: %50 etilen glikol + %50 deiyonize su kullanın (iletkenlik <1 μS/cm). Kireçlenmenin ısı dağılımını bozmasını önlemek için her 12 ayda bir düzenli değiştirilmesi önerilir.
