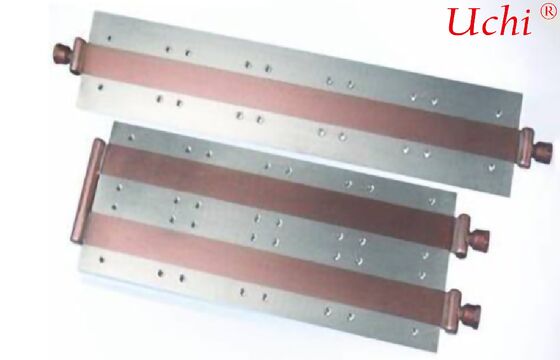

Radyatör Tipi Sıvı Soğutma Plağı Radyatör Soğuk Plağı Radyatörlü Soğuk Plağı
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | Soğutucu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | 1300-1500 dollars |
| Teslim süresi: | Sınırlı değil |
| Ödeme koşulları: | 100000 adet/ay |
| Yetenek temini: | Mevduat Sonrası 3-7Gün |
|
Detay Bilgi |
|||
| Boyutlar: | Özelleştirilebilir (örneğin, 100mm x 100mm x 10mm) | Nem: | %5~%90 |
|---|---|---|---|
| Teknoloji: | Optik fiber tekniği + CNC işlenmiş | Su musluğu: | Dış çap 9,5 mm |
| Yüzey İşlem: | Anti-oksidasyon Kaplama, Nikel kaplama | Yüzey: | Anodlanmış, cilalanmış |
| Malzeme Yetenekleri: | Alüminyum, bakır | Ürün adı: | Sıvı Soğutma Plakası |
| Ambalaj: | PE ÇANTA karton | Isı dağıtma gücü: | ≥ 100W |
| Çalışma basıncı: | En az 1 bar | İşleme Hizmeti: | soğuk dövme, CNC |
| Vurgulamak: | Radyatör tipi sıvı soğutma plağı,Radyatörlü sıvı soğutma plağı,soğutma için soğuk plaka radyatörü |
||
Ürün Açıklaması
Otomotiv Radyatör Tipi Sıvı Soğutma Plakası
I. Ürün Genel Bakışı
Otomotiv radyatör tipi sıvı soğutma plakası, yeni enerji araçlarının termal yönetim sisteminde üst düzey entegre bir çekirdek bileşendir. Geleneksel sıvı soğutma plakası ve soğutma radyatörünün çift avantajlarını birleştirerek, "radyatör tarzı yoğun akış kanalları + entegre sızdırmazlık boşluğu" yapısını benimser. Çok dallı akış kanalları ve uygun soğutucu dolaşımı ile yerleşik yoğun ısı dağıtım kanatçıklarını entegre ederek, pil paketleri, motorlar ve motor kontrolörleri gibi çekirdek bileşenler tarafından üretilen ısıyı verimli bir şekilde dağıtır.
Geleneksel boşluklu soğutma plakalarından ve çift girişli çift çıkışlı soğutma plakalarından farklı olarak, bu ürün geniş bir ısı dağıtım alanına, yüksek ısı değişimi verimliliğine, geniş uyumluluğa ve kolay kurulum özelliklerine sahiptir. Hem yüksek güçlü hızlı şarj senaryolarındaki yüksek ısı akısı gereksinimlerini hem de normal sürüş sırasındaki kararlı ısı dağıtımını karşılayarak, çeşitli yeni enerji araçlarının tam alan sıcaklık kontrol gereksinimlerini mükemmel bir şekilde karşılar. Yeni enerji araçlarındaki çekirdek bileşenlerin güvenli tüm koşullarda çalışmasını, sürüş menzilinin uzatılmasını ve hizmet ömrünün uzatılmasını sağlamak için ideal bir çözüm olarak binek araçlarda, ticari araçlarda, enerji depolama sistemlerinde ve özel araçlarda yaygın olarak kullanılmaktadır.
II. Temel Satış Noktaları (Özet Sürüm)
-
Entegre radyatör tasarımı, ısı değişimi verimliliğini iki katına çıkarırYerleşik yoğun ısı dağıtım kanatçıkları ve çok dallı akış kanalları, ısı değişimi alanını büyük ölçüde genişletir (geleneksel boşluklu soğutma plakalarından %40-60 daha büyük). Isı değişimi verimliliği, geleneksel soğutma plakalarından %35-55 daha yüksek ve çift girişli çift çıkışlı soğutma plakalarından %15 daha yüksektir. Pil paketi sıcaklık farkı ≤2℃, 6C-8C ultra hızlı şarj ile uyumlu, yüksek ısı akısını hızla giderir ve yüksek sıcaklık güç sınırlamasını ve yerel sıcak noktaları ortadan kaldırır.
-
Üstün hafif performanslı kompakt yapıRadyatör ve soğutma plakasının entegre tasarımı, harici bir soğutma radyatörüne olan ihtiyacı ortadan kaldırarak daha kompakt bir yapı sağlar ve araç kurulum alanından %30'dan fazla tasarruf sağlar. 6061 alüminyum alaşımdan yapılmış olup, bakır soğutma plakalarından %40'tan fazla, geleneksel radyatör + soğutma plakası kombinasyonlarından ise %25'ten fazla daha hafiftir, bu da aracın hafiflemesini destekler ve dolaylı olarak sürüş menzilini iyileştirir.
-
Tam alan uyumluluğu ve güvenilir otomotiv sınıfı kaliteHem yüksek ısı akısı hem de geleneksel ısı dağıtım ihtiyaçlarını karşılar, -40℃ ila 120℃ arasında geniş sıcaklık uyumluluğu, donma tıkanıklığı veya deformasyon yok. Sıfır sızıntı (helyum sızıntı oranı ≤1×10⁻⁹ mbar·L/s), tuz spreyi ve korozyon direnci için vakum lehimleme / FSW katı hal kaynağı ile üretilmiştir. Otomotiv sınıfı titreşim (20g) ve darbe (50g) testlerini geçmiştir, hizmet ömrü ≥10 yıldır, karmaşık yol koşulları ve tüm hava koşullarında kullanıma uygundur.
-
Esnek uyum ve kullanışlı, verimli kurulumÖzelleştirilebilir akış kanalları (serpantin / paralel / sıralı), kanatçık yoğunluğu ve boyutları. CTC / CTB entegre çözümleri ve ticari araç 3'ü 1 arada termal yönetim sistemleri ile uyumludur, A00 sınıfı araçlardan ağır hizmet tipi ticari araçlara kadar modelleri kapsar. Entegre tasarım, parça sayısını azaltır, kurulum adımlarını %40 oranında basitleştirir ve montaj ve bakım maliyetlerini düşürür.
-
Kontrol edilebilir seri üretim ve mükemmel tam yaşam döngüsü maliyet etkinliğiSeri üretim verimi ≥%98, maliyeti "geleneksel soğutma plakası + bağımsız radyatör" kombinasyonlarından %30'dan fazla ve mikrokanal soğutma plakalarından %25'ten fazla daha düşüktür. Pil ve çekirdek bileşen ömrünü %20'den fazla uzatır, arıza ve bakım maliyetlerini azaltır, tam yaşam döngüsü TCO'yu %15'ten fazla düşürür ve büyük ölçekli seri üretimi destekler.
III. Temel Teknik Parametreler (Otomotiv Sınıfı Standart)
| Parametre Kalemi | Tipik Değer | Otomotiv Sınıfı Uyumluluk Açıklaması |
|---|---|---|
| Malzeme | 6061 alüminyum alaşım / lehimli kompozit alüminyum (kanatçıklar + boşluk) | Termal iletkenlik 200–220 W/m·K, entegre radyatör soğutması için hafiflik ve termal performansı dengeler |
| Boşluk Kalınlığı | 4–10 mm (kanatçıklar dahil) | Yapısal mukavemeti, hafifliği ve ısı değişimi alanını ek alan kaplamadan dengeler |
| Akış Kanalı Özellikleri | Çok dallı yoğun kanallar, iç çap 1–4 mm, 0.1–0.3 mm kalınlığında ısı dağıtım kanatçıkları | Toplam basınç düşüşü ≤0.35 MPa @ 3–5 L/dak, araç termal yönetim akışına uygun, homojen ve verimli ısı değişimi sağlar |
| Çalışma Basıncı | 0.5–1.2 MPa | Otomotiv sınıfı titreşim (20g) ve darbe (50g) testlerini geçti; sağlam kanatçık-boşluk bağlantısı, sızıntı yok |
| Çalışma Sıcaklığı | -40℃ – 120℃ | Aşırı soğuk ve sıcak iklimlere uyum sağlar, donma tıkanıklığı veya deformasyon yok, kanatçık ayrılması riski yok |
| Düzlük | ≤0.05 mm / 100 mm | Boşluksuz ısı kaynaklarına sıkı yapışmayı sağlar, yüksek ısı değişimi verimliliğini garanti eder |
| Sızdırmazlık Performansı | Helyum sızıntı oranı ≤1×10⁻⁹ mbar·L/s | Ömür boyu sızdırmazlık, 1000 saat tuz spreyi testini geçti; kanatçıklar ve boşluk arasında boşluksuz kaynaklı sızdırmazlık |
| Isı Dağıtım Kapasitesi | Birim başına 10–35 kW | 100–500 kWh pil paketleri için uygundur, yüksek güçlü hızlı şarj, yüksek yüklü çalışma ve günlük soğutma ihtiyaçlarını karşılar |
| Bağlantı Noktası Özellikleri | Tek girişli tek çıkışlı / çift girişli çift çıkışlı isteğe bağlı, G1/4, hızlı konektörler | Araç termal yönetim boru hatlarıyla uyumludur; bağlantı noktası tipi ve konumu özelleştirilebilir |
IV. Tipik Uygulama Senaryoları
- Yeni enerji binek araçları: Uzun menzilli, yüksek güçlü hızlı şarjlı BEV / PHEV modellerinde pil paketlerinin alt soğutması, CTC / CTB entegre gövde tasarımı ile uyumlu, kurulum alanından tasarruf sağlar, menzil stabilitesini iyileştirir ve yüksek ısı akısını verimli bir şekilde yönetir.
- Ticari araçlar / ağır kamyonlar: Güç bataryaları, motorlar ve elektronik kontroller için 3'ü 1 arada termal yönetim. Radyatör tarzı yapı, yüksek yüklü çalışmaya uyum sağlar, birden fazla bileşenden gelen eşzamanlı ısıyı hızla giderir, karmaşık yol koşulları ve yüksek güçlü hızlı şarj altında kararlı termal yönetim sağlar.
- Enerji depolama sistemleri: Endüstriyel ve ticari enerji depolama konteynerlerindeki pil paketlerinin sıcaklık kontrolü. Yoğun kanatçıklar + çok dallı akış kanalları ısı dağıtım verimliliğini artırır, yüksek güçlü şarj ve deşarjı destekler ve yerel aşırı ısınma olmadan güvenli, kararlı çalışmayı sağlar.
- Özel araçlar: İnşaat makineleri ve lojistik araçları için pil soğutması. Entegre radyatör yapısı titreşim ve darbe dayanıklıdır, yüksek/düşük sıcaklıklara ve zorlu koşullara uyum sağlar, kanatçık ayrılması riski düşüktür, hizmet ömrünü uzatır.
V. Seçim ve Kurulum Kılavuzları
- Güç eşleştirmesi: 100–200 kWh pil paketleri için 10–25 kW radyatör tipi sıvı soğutma plakaları seçin; 200 kWh ve üzeri için 25–35 kW üniteler kullanın. Araç gücü ve ısı dağıtım gereksinimlerine göre kanatçık yoğunluğunu seçin.
- Akış kanalı ve bağlantı noktası seçimi: Hızlı şarj modelleri çift girişli çift çıkışlı + paralel çok dallı kanalları (düşük basınç düşüşü, yüksek akış uyumlu) tercih eder; geleneksel modeller tek girişli tek çıkışlı + serpantin kanalları (yüksek ısı değişimi, homojen sıcaklık kontrolü) kullanabilir.
- Kurulum gereksinimleri: Soğutma plakası düzlüğünün ≤0.05 mm olduğundan emin olun, termal gres veya faz değişim malzemeleri ile yapıştırın ve boşluk deformasyonunu veya yerel gerilimden kaynaklanan kanatçık ayrılmasını önlemek için cıvataları eşit şekilde sıkın. Bağlantı noktalarını araç termal yönetim boru hatlarıyla eşleştirin ve sızdırmaz bağlantıları sağlayın.
- Ortam gereksinimleri: %50 etilen glikol + %50 deiyonize su (%1 µS/cm'den az iletkenlik) kullanın. Akış kanallarını tıkayan ve kanatçıklara yapışarak ısı değişimi verimliliğini düşüren kireçlenmeyi önlemek için soğutucuyu her 12 ayda bir değiştirin. Kanatçık bütünlüğünü düzenli olarak kontrol edin.
