Malzeme: CU1020Büyüklüğü: 250x150x15mmKamaşı: 2.5 kgTeknoloji: CNC işleme Özelliği: İyi soğutma kapasitesi ve Sızıntı eksikliği yokYüzey işlemi: yağ temizlenmiş,Temizlenmiş ve pasifleştirilmiş ısı iletme gücü: 1300W Fabrikamızdan ekipman ısı lavabı için Alüminyum Profil Su Soğutma Plağı satın alabilirsiniz ve size en iyi satış sonrası hizmet ve zamanında teslimat sunacağız.

Alüminyum Profili ekipman ısı alacağı için Su soğutma plaka ürün parametreleri

Malzeme: CU1020

Boyut: 250x150x15mm

Ağırlık: 2,5 kg

Teknoloji: CNC işleme

Özellik: İyi soğutma kapasitesi ve Sızıntı eksikliği

Yüzey işleme: yağ temizleme, temizleme ve pasifleştirme

Sıcaklık iletim gücü: 1300W



Alüminyum Profili ekipman ısı alacağı için Su soğutma plakalarının ürün avantajı

Tıpkı soğutma ısı boşluğu gibi insanlar da bunu bilirler. Bu soğutma cihazı modern ekipmanlarda ve makinelerde önemli bir rol oynar.Bu işletim sistemini yok edebilir ve bu yüzden kaybı için binlerce dolara mal olabilir.Ancak, bazı ısı sinkleri, aktif ısı sink veya pasif ısı sink fark etmez, soğutma gücü kapasitesinin hepsi yaklaşık 200-300W sınırlamasına sahiptir,Çok nadiren ısı alıcıları 300W'dan fazla soğutma gücüne sahip olabilirler.Bu modern radyatörün sınırlaması mı?



Cevap hayır. Teknoloji zaman zaman değişiyor ve daha gelişmiş teknikler ortaya çıkıyor ve bunların hepsi insan zekası ve bağlılığı ile katkı sağlıyor.Bu yüzden ekipman daha gelişmiş hale geliyor ve onun operasyon cihazları daha yüksek soğutma ısı lavabos için talep ediyorlar, bu yüzden şimdi su soğutma plaka büyük ekipman gereksinimlerini karşılamak için doğdu, örneğin lazer ekipman elektrik yüksek güç gerektirir ve daha fazla ısı üretmek gerekir,Eğer isterseniz sıcaklığı normal tutun ve operasyon sabit olsun, lazer ekipmanları soğuk plaka yüksek soğutma gücüne ihtiyacınız olacak, bu su soğutma plaka lazer ekipmanları için belirlenmiştir, 500W veya 1000W'den fazla soğutabilir,ve 3000W'dan bile fazla mevcut., bu soğutma yolu sıvı akışı kullanıyor ve soğutma gücünü akış hızına ve su hacmine göre ayarlayabilir.ve ısı kaynağı sıcaklığı dokunmak ve daha düşük sıcaklığa kadar ısı yaymak için su soğuk plaka ile bağlı.

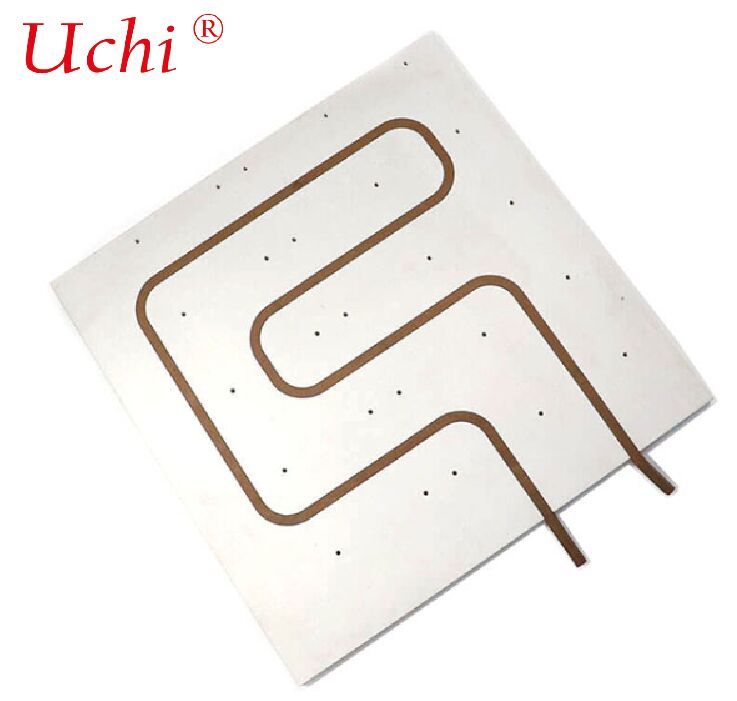

Alüminyum profilli su soğutma plağı

1Temel Giriş

• Malzeme: AL6063 / AL6061 (ekstrüzyon alüminyum, iyi ısı iletkenliği ve işlenebilirlik)
• Yapı: İçindeSu kanalı / akış geçidi, montaj yüzeyi ile dış
• Soğutma ortamı: Su, glikol suyu, soğutma yağı

2Ana Üretim Türleri

(1) Ekstrüde Alüminyum Profili + Kapak Plağı

• Süreç: Çukur kanalıyla bir tarafı dışa çıkarmak → kaynak/bağlama kapak plaka → matkap giriş/çıkış
• Özellikleri: Düşük maliyetli, seri üretim, düz, uzun şeridli su soğutma plakaları için uygundur

(2) Derin işleme + sürtünme karıştırma kaynak (FSW)

• Süreç: CNC değirmen derin kanal → sürtünme karıştırma kaynak kapak plaka
• Özellikleri: Yüksek dayanıklılık, sızıntı yok, yüksek basınç direnci, sanayide yaygın olarak kullanılmaktadır, yeni enerji

(3) Kaydırılmış + Bağlanmış / Kaynatılmış

• Yüksek güç yoğunluğu, karmaşık akış alanı için

3Tipik Yapı ve Şekil

• Dikdörtgen düz plaka (en yaygın IGBT, inverter, pil, lazer için)
• Uzun şerit türü (makine dolabı, güç modülü dizisi için)
• Çok boşluklu, yılan şeklinde, paralel, Z tipi, S tipi su kanalı
• Montaj delikleri, iğneli delikler, merdivenler, deliklerden kaçınma olabilir

4. Avantajlar

• Yüksek ısı dağılım verimliliği: doğrudan temas sıvı soğutma, hava soğutmasından çok daha iyi
• Hafif ağırlık: alüminyum yoğunluğu düşük, ekipman entegrasyonu için uygundur
• İyi plastiklik: ekstrüde profiller karmaşık kesimlere dönüştürülebilir
• Yüksek işleme esnekliği: CNC çeşitli şekiller ve arayüzleri gerçekleştirebilir
• Yüzey işlemi ile iyi korozyon direnci

5Tipik Uygulamalar

• Endüstriyel güç kaynağı / inverter / IGBT / MOSFET
• Lazer ekipmanları, lazer kafası su soğutması
• Yeni Enerji Araçları Motor Denetleyicisi
• İletişim üs istasyonu, sunucu sıvı soğutma
• Tıbbi ekipman, yüksek güçlü LED, enerji depolama ekipmanları

6. Ana tasarım parametreleri

• Soğutma gücü ve ısı akışı
• Giriş suyunun sıcaklığı ve akış hızı
• Basınç direnci (genellikle 10 bar)
• Kanal genişliği, derinliği, akış yolu uzunluğu
• Yüzey düzlüğü ve kabalığı (sıcak temas için)
• Arayüz: G1/4, M5/M6 iplik, hızlı bağlantı

7. Yüzey Tedavisi

• Anodizasyon (genel, korozyon önleyici, yalıtım)
• Nikel kaplama
• Pasifleşme
