Model: OMWH12-H-6-IR-A

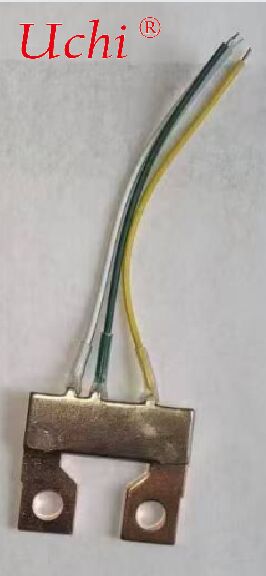

1Ürün Genel Görünümü

1. Kaynaklama: Sıfırlanmamış yüzeyler üzerinde kaynaklanan braket ve bakır alaşımlı dirençli eleman; boşluklar, soğuk eklemler veya sahte kaynaklar yoktur.
2. Görünüşü: Düz, pürüzsüz ve tek tip bir yüzey; hiç çürük, yanık, çamur, kirlilik veya çatlak yok.
3. Kapsülasyon: Saldırılmış alanlar, şeffaf bir ısı kısaltma tüpü ile kaplanmış, sıkı ve kırışıklıksızdır.

6Test ve Kabul Kriterleri

1. Fabrika testi: Direnci (200μΩ±3%), görünümü ve kurşun sürekliliğini %100 kontrol etmek;Fabrika Test RaporuÇıktı.
2. Örnekleme testi: GB/T 2828.1-2012 uyarınca, dayanıklılık, yalıtım ve germe dayanıklılığı için örnekleme, AQL=0.65.
3. Kabul Belgeleri: Fabrika test raporu, malzeme sertifikası, RoHS/REACH uyumluluğu (istek üzerine).

7Paketleme ve Taşıma

1. Paketleme: Anti-statik torbalara ayrı ayrı paketlenmiş, kutu başına 50/100 adet. Dış kutu model, miktar, tarih ve seri numarası ile etiketlenmiştir.
2. Ulaşım: Nem geçirmez ve titreşim önleyici ambalajlar, çarpışmayı önler. Uluslararası lojistik için RoHS ve REACH'e uygun.

Temel İşlevler

• Akış Dağıtımı / Toplama: Ana hattan soğutma sıvısını birden fazla soğutma tabakasına eşit olarak dağıtın; her bir daldan ısıtılmış sıvıyı toplayın ve ısıyı değiştirdikten sonra soğutma kaynağına / CDU'ya geri gönderin.
• Basınç ve Direnç YönetimiKontrol basınç düşüşü her dalda eşit olmayan akış nedeniyle yerel aşırı ısınmayı önlemek için.
• Basitleştirilmiş Borulama ve Bakım: Bağlantı sayısını azaltın; hızlı bağlantılarla tek soğuk plakalar bakım için hızlı bir şekilde monte edilebilir veya çıkarılabilir.
• İzleme ve Düzenleme (Yüksek Seri Modeller): Entegre akış sayaçları, sıcaklık / basınç sensörleri ve hatta her dalda akışı ince ayarlamak için valfler.

Genel Tipler ve Yapılar

Uygulama yoluyla

• Çeşitlilik (Telavhi Tarafı): 1 giriş, N çıkış.
• Toplayıcı (Dönüş tarafı): N giriş, 1 çıkış; genellikle çift olarak kullanılır.

Akış Bölme Yöntemi

• Y-tip / Tee Manifold: 1 giriş, 2 çıkış; iki soğutma plağı olan küçük sistemler için uygundur.
• Bar / Row Manifold: 1 giriş, birden fazla çıkış (örneğin, 1'den 4'e, 1'den 6'ya); yaygın olarak veri merkezlerinde / madencilik platformlarında kullanılır.
• Halkalı Manifold: Kapalı döngü sıvı soğutma devreleri için.

Düzenlenebilirlik

• Sabit Tip: Valf yok, düşük maliyet; akış açıklık / kanal tasarımı ile belirlenir.
• Düzenlenebilir Tip: Her bir dal iğne / top valfleri ile donatılmıştır; akış manuel veya elektrikle ayarlanabilir.

Malzeme ve Arayüz

• Malzemeler: Genellikle alüminyum alaşımı / paslanmaz çelik / bakır.

  Alüminyum alaşımı: hafif, orta maliyetli.

  Paslanmaz çelik: yüksek basınç direnci, iyi korozyon direnci.

  Bakır: mükemmel ısı iletkenliği ama yüksek maliyet.

  Korozyonu önlemek için sistem soğutma sıvısı ile uyumlu olmalıdır.
• Arayüzler:

  PC su soğutması: yaygın olarakG1/4"İp.

  Endüstriyel / veri merkezi: flensler, sıkıştırma armatürleri, hızlı bağlantılar (örneğin, DME, ISO 8434).
• Mühürleme: Sızıntı önlemek için O-halkalar / dikişler kullanmak gerekir; önerilen malzemeler: Nitril Kauçuk (NBR) veya Fluor Kauçuk (FKM).

Ana Seçim Parametreleri

• Şube sayısı ve akış talebi: Soğutma gereksinimlerini karşılamak ve aşırı basınç düşüşünü önlemek için her soğuk plaka için yeterli akış sağlamak.
• Çalışma basıncı / sıcaklık: Endüstriyel soğuk plakalar tipik olarak 0.3 ‰ 1 MPa, 30 ‰ 50 °C'de çalışır.
• Akış Direnci ve Tekdüzelik: Akış kanalı tasarımı akış sapmasını belirler; üst düzey sistemler dallar arası akış sapmasını <% 5 gerektirir.
• Arayüz Boyutu ve Uyumluluk: Tüpün iç çapı ve bağlantı tipi eşleşmeli.
• Kurulum alanı: Çubuk koleksiyonlarının uzunluğu ve yüksekliği kabine / ekipman düzenine uygun olmalıdır.

Uygulama Senaryoları

• Kişisel Bilgisayar / Çalışma İstasyonu: CPU + GPU çift soğutma plakaları için Y tipi manifold.
• Veri Merkezi AI Sunucuları: Multi-GPU soğuk plakalar için 1-8/16 arasında rack montajlı çubuk koleksiyonları.
• Madenci Toplamaları: Birden fazla hash panelini aynı anda soğutan çok dallı koleksiyonlar.
• Yeni Enerji Araçları Akü Paketleri: Sıvı soğutma plakaları için merkezi tedarik ve iade.

Kurulum ve Notlar

• Termal kısa devreyi önlemek için besleme ve dönüş hatlarını ayırın.
• Bağlantıları eşit sıkıştırın; tork anahtarı tavsiye edilir.
• İlk sistem dolumu sırasında tamamen hava boşaltın.
• Sızıntıların önlenmesi için mühürlerin yaşlanmasını düzenli olarak kontrol edin.
• Kolleksiyonu kolayca erişilebilir ve gözlemlenebilir bir yere yerleştirin.
