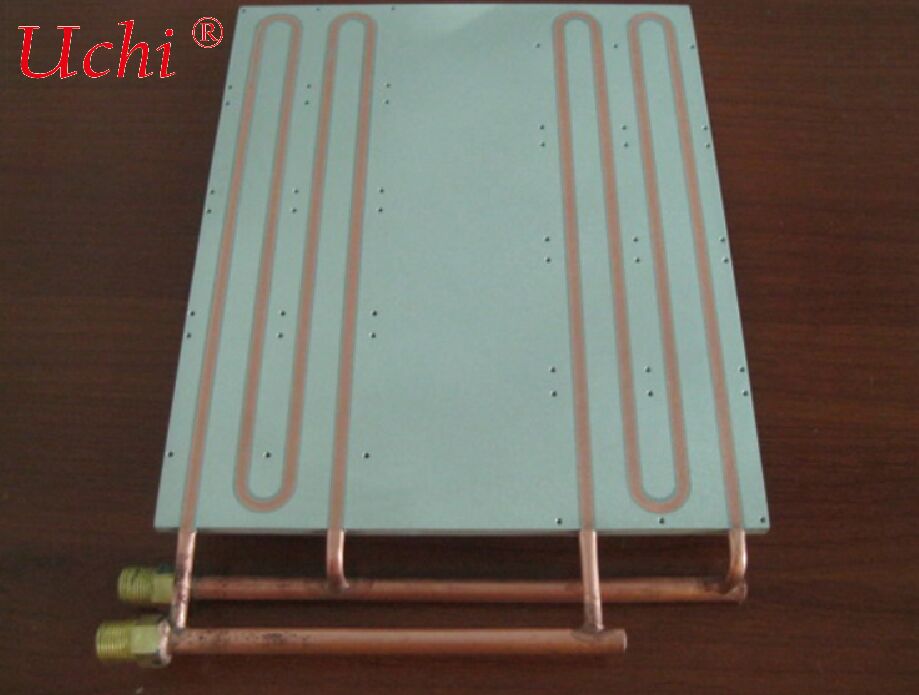

Otomotiv Çift Giriş Çift Çıkış Sıvı Soğutma Plağı Ürün Kılavuzu
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | Soğutucu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | 1300-1500 dollars |
| Teslim süresi: | Sınırlı değil |
| Ödeme koşulları: | 100000 adet/ay |
| Yetenek temini: | Mevduat Sonrası 3-7Gün |
|
Detay Bilgi |
|||
| Malzemenin dokusu: | 6061 | Rulman: | Alaşım Rulman |
|---|---|---|---|
| Yüzey bitirme: | Nikel kaplamalı veya çıplak metal | Gürültü Seviyesi: | 25,6 dB(A) |
| Ürün adı: | Sıvı Soğutma Plakası | Montaj seçenekleri: | Vida delikleri veya yapışkan pedler |
| İletim Gücü: | 500 W | Hizmet: | OEM / DOM |
| Yüzey İşlemi: | Değirmen bitirme veya anodizasyon | Renk: | Özelleştirilmiş Renk |
| Çalışma basıncı: | En az 1 bar | Yüzey İşlem: | Yağ temizleme |
| Isı Kaynağı Gücü: | 30KW | ||
| Vurgulamak: | Otomobil sıvı soğutma plakaları kılavuzu,Çift girişli sıvı soğutma plaka kılavuzu,Çift çıkışlı soğutma plakaları ürün kılavuzu |
||
Ürün Açıklaması
Otomotiv Çift Girişli Çift Çıkışlı Sıvı Soğutma Plakası
—— Yeni Enerji Araçlarında Yüksek Isı Akısı İçin Özel Sıvı Soğutma Çözümü, Çift Devridaim Verimli Sıcaklık Kontrolü ve Güvenli Menzil Sağlar
I. Ürün Genel Bakışı
Otomotiv çift girişli çift çıkışlı sıvı soğutma plakası, yeni enerji araçlarındaki yüksek ısı akısı senaryoları için özel olarak tasarlanmış yükseltilmiş bir çekirdek termal yönetim bileşenidir. Entegre sızdırmaz bir kavite yapısına dayanarak, yenilikçi bir şekilde çift girişli ve çift çıkışlı çift devridaim tasarımı benimser. Dahili akış kanalları entegre edilmiştir ve iki bağımsız döngüye ayrılmıştır. Çift soğutucu devridaiminin eşzamanlı dolaşımı yoluyla, pil paketleri, motorlar ve motor kontrolörleri gibi çekirdek bileşenlerin sıcaklığını verimli bir şekilde düzenler.
Geleneksel tek girişli tek çıkışlı ve konvansiyonel kavite soğutma plakalarından farklı olarak bu ürün, çift devridaimli sıcaklık kontrolü esnekliği, yüksek ısı dağılımı verimliliği, yapısal stabilite ve hafif tasarım avantajlarını birleştirir. Yüksek güçlü hızlı şarj, uzun menzilli binek araçlar ve yüksek yüklü ticari araçların taleplerini mükemmel bir şekilde karşılar. Yeni enerji araçlarının güvenli tüm koşullarda çalışmasını, sürüş menzilinin uzatılmasını ve çekirdek bileşenlerin hizmet ömrünün uzatılmasını sağlayan üst düzey bir çözüm olarak, binek araçlar, ticari araçlar, enerji depolama sistemleri ve özel araçlar için yaygın olarak uygulanabilir.
II. Temel Satış Noktaları (Kısa Versiyon)
-
Daha verimli ve homojen sıcaklık kontrolü için çift devridaimAyrık akışlı ısı dağılımı ve eşzamanlı sıcaklık kontrolü için bağımsız çift girişli çift çıkışlı döngüler içeren, ısı değişimi verimliliği geleneksel tek girişli tek çıkışlı soğutma plakalarından %30–50 daha yüksek ve konvansiyonel kavite soğutma plakalarından %20 daha yüksektir. Pil paketi sıcaklık farkı ≤2℃, 6C–8C ultra hızlı şarj ile uyumlu, yüksek sıcaklık güç sınırlamasını ve yerel sıcak noktaları tamamen ortadan kaldırarak yüksek ısı akısı soğutma gereksinimlerini tam olarak karşılar.
-
Dikkat çekici hafiflik ve maliyet azaltma için entegre yapıIsı dağılımı ve yük taşıma fonksiyonlarını entegre eder, pil paketleri için yük taşıyan bir tepsi olarak kullanılabilir, %10–15 ağırlık azaltımı sağlar. Alüminyum alaşım, bakır soğutma plakalarından %40 daha hafiftir. Çift devridaimli entegre tasarım ek hacim gerektirmez, araç hafifletme ve menzil iyileştirmesini desteklemek için parça ve montaj maliyetlerini azaltır.
-
Otomotiv sınıfı ömür boyu güvenilirlik ile yedekli tasarımBağımsız çift devridaimli yedeklilik, bir devridaim arızalanırsa diğerinin acil durum yedeği olarak hizmet etmesini sağlayarak kesintisiz termal yönetim sağlar. Vakum lehimleme / FSW katı hal kaynağı sıfır sızıntıyı garanti eder (helyum sızıntı oranı ≤1×10⁻⁹ mbar·L/s). Tuz spreyi direnci, korozyon direnci, geniş sıcaklık adaptasyonu (-40℃ ila 120℃) ve hizmet ömrü ≥10 yıl özelliklerine sahiptir. Otomotiv sınıfı titreşim (20g) ve darbe (50g) testlerini geçmiş, karmaşık yol koşullarına uygundur.
-
Hassas tam senaryo adaptasyonu için esnek özelleştirmeÇift devridaimli akış kanalları (sarmal / paralel), port konumları ve boyutları özelleştirilebilir. CTC / CTB entegre çözümleri ve yüksek güçlü ticari araç 3'ü 1 arada termal yönetim sistemleri ile uyumludur, A00 sınıfından ağır hizmet tipi ticari araçlara kadar modelleri kapsar. Sıcaklık kontrol sensörleri, bağımsız çift devridaimli sıcaklık izlemesi için entegre edilebilir.
-
Üstün tam döngü maliyet performansı ile kontrol edilebilir seri üretimSeri üretim verimi ≥%98, maliyet iki adet tek girişli tek çıkışlı soğutma plakasından %25 daha düşük ve mikrokanal soğutma plakalarından %30 daha düşüktür. Pil ömrünü %20'den fazla uzatır, arıza ve bakım maliyetlerini düşürür, tam yaşam döngüsü TCO'sunu %15'ten fazla azaltır ve büyük ölçekli seri üretimi destekler.
III. Temel Teknik Parametreler (Otomotiv Sınıfı Standart)
| Parametre Kalemi | Tipik Değer | Otomotiv Sınıfı Adaptasyon Açıklaması |
|---|---|---|
| Malzeme | 6061 alüminyum alaşım / lehimli kompozit alüminyum | Termal iletkenlik 200–220 W/m·K, çift devridaimli ısı dağılımı gereksinimlerini karşılamak için hafiflik ve termal performansı dengeler |
| Kavite Kalınlığı | 3–8 mm | Yapısal mukavemet ve araç hafifliğini dengeler; çift devridaimli entegrasyon ek kalınlık katmaz |
| Akış Kanalı Spesifikasyonu | Çift bağımsız devridaim, iç çap 1–5 mm, sarmal / paralel çoklu dallı | Toplam çift devridaimli basınç düşüşü ≤0.3 MPa @ 3–5 L/dak, araç termal yönetim akışıyla eşleşir ve homojen akış dağılımı sağlar |
| Çalışma Basıncı | 0.5–1.2 MPa | Otomotiv sınıfı titreşim (20g) ve darbe (50g) testlerini geçti, sızdırmaz çift devridaimli sızdırmazlık |
| Çalışma Sıcaklığı | -40℃ – 120℃ | Aşırı soğuk ve sıcak iklimlere uyum sağlar, donma tıkanıklığı veya deformasyon olmaz, stabil çift devridaimli dolaşım ile |
| Düzlük | ≤0.05 mm / 100 mm | Isı kaynaklarına boşluksuz sıkı yapışmayı sağlar, homojen çift devridaimli ısı dağılımını garanti eder |
| Sızdırmazlık Performansı | Helyum sızıntı oranı ≤1×10⁻⁹ mbar·L/s (bağımsız çift devridaimli sızdırmazlık) | Ömür boyu sızdırmaz, 1000 saat tuz spreyi testini geçti; çift devridaimler karşılıklı müdahale olmadan bağımsız olarak sızdırılmaz |
| Isı Dağılım Kapasitesi | Birim başına 8–30 kW (çift devridaimli sinerjik) | 100–500 kWh pil paketleri için uygundur, yüksek güçlü hızlı şarj ve yüksek yüklü çalışma taleplerini karşılar |
| Port Spesifikasyonu | Çift giriş + çift çıkış, G1/4, hızlı konektörler | Araç çift devridaimli termal yönetim boru hatlarıyla uyumludur; port konumları ve spesifikasyonları özelleştirilebilir |
IV. Tipik Uygulama Senaryoları
- Yeni enerji binek araçları: Uzun menzilli, yüksek güçlü hızlı şarjlı BEV / PHEV modellerinde pil paketleri için alt soğutma, CTC / CTB entegre gövde tasarımı ile uyumlu, alan kullanımını ve menzil stabilitesini iyileştirerek yüksek ısı akısı soğutmasını ele alır.
- Ticari araçlar / ağır kamyonlar: Güç pilleri, motorlar ve elektronik kontrol üniteleri için 3'ü 1 arada termal yönetim; bağımsız çift devridaimli sıcaklık kontrolü yüksek yüklü çalışma, karmaşık yol koşulları ve yüksek güçlü hızlı şarj ile uyumludur, termal yönetim sisteminin yedekli güvenliğini sağlar.
- Enerji depolama sistemleri: Endüstriyel ve ticari enerji depolama konteynerlerindeki pil paketleri için sıcaklık kontrolü; çift devridaim ısı dağılımı verimliliğini artırır, yüksek güçlü şarj ve deşarj ile uyum sağlar ve yerel aşırı ısınma olmadan güvenli ve stabil çalışmayı garanti eder.
- Özel araçlar: İnşaat makineleri ve lojistik araçları için pil soğutma; çift devridaimli yedekli tasarım, zorlu koşullar altında güvenilirliği artırır, yüksek/düşük sıcaklıklara ve güçlü titreşim ortamlarına uyum sağlayarak bileşen hizmet ömrünü uzatır.
V. Seçim ve Kurulum Kılavuzları
- Güç eşleştirmesi: 100–200 kWh pil paketleri için, 8–20 kW sınıfı çift girişli çift çıkışlı sıvı soğutma plakaları seçin; 200 kWh ve üzeri için, farklı menzil ve güç seviyelerine sahip araçların yüksek ısı akısı taleplerini karşılamak üzere 20–30 kW sınıfı üniteler kullanın.
- Akış kanalı seçimi: Hızlı şarj modelleri için çift paralel çoklu dallı kanallar tercih edilir (düşük basınç düşüşü, yüksek akış uyumlu); uzun menzilli modeller için çift sarmal kanallar (yüksek ısı değişimi, daha homojen sıcaklık kontrolü), bağımsız çift devridaimli düzenlemeyi destekler.
- Kurulum gereksinimleri: Soğutma plakası düzlüğünün ≤0.05 mm olduğundan emin olun, termal gres veya faz değişim malzemeleri ile yapıştırın ve yerel gerilimden kaynaklanan deformasyonu önlemek için cıvataları eşit şekilde sıkın. Çift portlar, araç termal yönetim boru hatlarına sızdırmaz bağlantılarla karşılık gelmelidir.
- Ortam gereksinimleri: %50 etilen glikol + %50 deiyonize su kullanın (iletkenlik <1 μS/cm). Kireçlenme ve tıkanmayı önlemek ve ısı dağılımını azaltmak için her 12 ayda bir düzenli değiştirme önerilir. Isı dağılımını azaltan çift devridaimli tıkanıklığı düzenli olarak kontrol edin.
