2-Kutuplu, Yüksek Hassasiyetli, Akım Çıkışlı Sıcaklık Sensörü Entegre Devre IC
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM466 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| İleri Gerilim (E+ veya E-): | 44V | Ters Gerilim (E+'dan E-'ye): | -20V |
|---|---|---|---|
| UTDFN-2×2-2L, θJA: | 206°C/W | UTDFN-2×2-4L, θJA: | 90°C/W |
| BİRLEŞME SICAKLIĞI: | +150°C | Depolama Sıcaklığı Aralığı: | -65℃ ila +150℃ |
| Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C | HBM: | 4000V |
| CDM: | 1000V | ||
| Vurgulamak: | 2-kutuplu sıcaklık sensörü IC,yüksek hassasiyetli akım çıkışlı sensör,garantili sıcaklık sensörü entegre devresi |
||
Ürün Açıklaması
2-Terminal, Yüksek hassasiyetli, Akım çıkış sıcaklık sensörü entegre devre IC
SGM446, mutlak sıcaklığa orantılı bir çıkış akımı olan 2 terminal sıcaklık sensörüdür.4V'den 35V'ye kadar olan besleme voltaj aralığında 1μA/K geçiren sabit akım ve yüksek impedanslı bir düzenleyici olarak düşünülebilir.SGM446, 298.2K (+25°C) 298.2μA çıkış akımına kalibre edilmiştir.Geleneksel elektrikli sıcaklık sensörüne kıyasla, SGM446, direnç ölçüm devresine ihtiyaç duymaz.doğrusallaştırma devresi, hassas voltaj güçlendirici ve soğuk bağlantı telafi. ayrıca sıcaklık telafi, akış hızı ölçümü, ayrık bileşen korelasyonu,mutlak sıcaklığa orantılı bir tarafsızlıkSGM446'nın yüksek impedanslı akım çıkışı, cihazı özellikle uzun hatlarda gerilim düşmesine karşı duyarsız hale getirir.Özellikle uzaktan algılama uygulamaları için uygundur.SGM446'nın multipleksosu, akımı bir CMOS multipleksöründen veya güç kaynağı voltajını mantıksal geçiden değiştirerek elde edilir.SGM446, Yeşil UTDFN-2×2-2L ve UTDFN-2×2-4L paketlerinde mevcuttur.-55°C'den +150°C'ye kadar geniş bir sıcaklık aralığında belirtilir.
Temel Özellikler
● 2 uçlu cihaz: Voltajdan akıma
● Doğrusal akım çıkışı: 1μA/K
● Kalibrasyon hatası: ±2°C
● Mükemmel doğrusallık: Tam Sıcaklık Arasında ±0.6°C
● Geniş bir kaynak voltaj aralığı: 4V'den 35V'ye kadar
● Çalışma sıcaklık aralığı: -55°C - +150°C
● Yeşil UTDFN-2×2-2L ve UTDFN-2×2-4L Paketlerinde mevcuttur
Başvurular
Sıcaklık Algılama ve Telafi
Endüstriyel Sıcaklık Ölçümü
Termokopül soğuk bağlantı tazminatı
Uzaktan sıcaklık algılama
Endüstriyel Sıcaklık Ölçümü
Termokopül soğuk bağlantı tazminatı
Uzaktan sıcaklık algılama

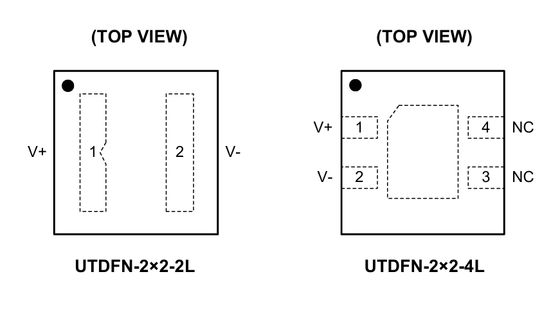

Pin Yapılandırmaları
PinAçıklama
Ürün Seçimi Rehberi
|
Cihaz Türü
|
Bölüm Numarası |
Arayüz
|
Vcc
(V)
|
Temp çözünürlüğü
Max (Bits)
|
Yerel sensör doğruluğu
Max (±°C)
|
Kapatma
Mevcut
(μA)
|
Adresler
|
Sessiz
Mevcut
(μA)
|
Çalışan
Sıcaklık
Aralık (°C)
|
Uzak Kanallar
(#)
|
Paket
|
Özellikleri |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Yerel ve Uzak
|
SGM446 |
Analog Çıktı
|
4 ~ 35 | -55°C+150'e kadar°C: -5~2 | 298.2 | -55°C+150'e kadar | 0 |
UTDFN-2×2-2L,UTDFN-2×2-4L
|
2-Terminal, yüksek hassasiyetli, akım çıkış sıcaklık sensörü
|
|||
|
Loca
|
SGM447 |
Analog Çıktı
|
1.5~5.5 |
- 20°C+85'e kadar°C: 2.5
-55°C+150'e kadar°C: 3.5
|
3 | -55°C+150'e kadar | 0 |
WLCSP-0.8×0.8-4B-A
|
Sınıf AB çıkışı ile çift kazançlı analog sıcaklık sensörü
|
|||
| Yerel ve Uzak | SGM448 |
Analog Çıktı
|
2.7~10 |
+25°C: 1
-55°C+125'e°C: 2
|
26 | -55°C+150'e kadar | 0 |
SOT-23
|
Düşük Güçlü, Yüksek Doğruluk Analog Çıkış Sıcaklığı Sensörü
|
|||
| Yerel ve Uzak | SGM449 |
Analog Çıktı
|
2.7~10 |
+25°C: 1
-55°C+125'e°C: 2
|
26 | -55°C+150'e kadar | 0 |
SOT-23
|
Düşük Güçlü, Yüksek Doğruluk Analog Çıkış Sıcaklığı Sensörü
|
|||
| Loca | SGM450 |
Analog Çıktı
|
2.3~5.5 |
-40°C+150'e kadar°C: 2
|
7.5 | -40°C+150'e kadar | 0 |
SC70-5,SOT-23
|
Düşük Güçlü, Yüksek Doğruluk Analog Çıkış Sıcaklığı Sensörü | |||
| Yerel ve Uzak | SGM451 |
Ben...2Cve SMBus |
3.0~5.5 | 12 |
-40°C+85'e kadar°C0'dur.8
-40°C+125'e°C: 1.2
|
< 10 | 8 | 122 | -40°C+125'e | 1 |
TDFN-2×2-8BL
|
± 1°CYerel ve uzak sıcaklık sensörüÖmer- Faktör ve Offset Düzeltmesi,
Seri Direnci İptal ve Programlanabilir Dijital Filtre
|
| Loca | SGM452 |
Ben...2C |
2.7~5.5 | 12 |
-40°C+85'e kadar°C: 1
-55°C+125'e°C: 1.2
|
<3 | 8 | 49 | -55°C+125'e | 0 |
SOIC-8,MSOP-8
|
Dijital sıcaklık algılayıcısı ve I ile termal gözcü2C Arayüzü
|
| Loca | SGM457 |
Ben...2C |
1.6~5.5 | 12 |
-40°C+125'e°C: 2
|
< 2.5 | 8 | 14 | -40°C+150'e kadar | 0 |
SOT-563-6
|
Düşük Güçlü, Düşük Güçlü Dijital Sıcaklık Sensörü
|
| Loca | SGM458 | Ben...2Cve SMBus | 1.6~5.5 | 12 | -55°C+125'e°C: 1 | < 2.5 | 8 | 2.9 | -55°C+125'e | 0 |
WLCSP-0.85×0.85-4B
|
Düşük Güçlü, Düşük Güçlü Dijital Sıcaklık Sensörü
|
| Loca | SGM459 | Ben...2C | 2.7~5.5 | 12 | -55°C+125'e°C: 1.2 | <3 | 8 | 49 | -55°C+125'e | 0 |
TDFN-2×2-8AL
|
Dijital sıcaklık algılayıcısı ve I ile termal gözcü2C Arayüzü
|
| Loca | SGM460 | Ben...2Cve SMBus | 1.6~5.5 | 12 | -40°C+125'e°C0'dur.75 | < 1 | 8 | 3.2 | -40°C+125'e | 0 |
WLCSP-0.77×1.17-6B
|
Düşük Güçlü, İki Tel Serili Arayüzlü Dijital Sıcaklık Sensörü
|
Entegre devreler (IC'ler), küçük boyutlar, düşük güç tüketimi, güçlü performans ve yüksek güvenilirlik sunan modern elektroniklerin temeli olarak hizmet verir.Tüketici elektroniklerinde yaygın olarak kullanılmaktadırlar., endüstriyel uygulamalar, iletişim, otomotiv elektroniği, tıbbi ekipman ve havacılık/savunma sistemleri.
Uchi Electronics endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgisayar,Tüketici elektroniği ve tıbbi ekipman uygulamaları.
Bu çözüm, sıcaklık vericilerinin entegre devre uygulamasını göstermektedir. Doğru ürünü seçmek için yardım için lütfen teknik destek ekibimizle iletişime geçin.
Bu ürün hakkında daha fazla bilgi edinmek istiyorum
