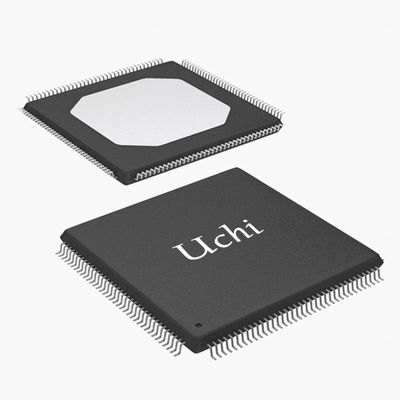

Üç Çıkışlı AMOLED Ekran Güç Kaynağı Entegre Devre IC Çipi
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM3836A |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| Voltaj: | -0,3V ila 6V | SW3, VO3 Gerilimleri: | -0,3V ila 10V |
|---|---|---|---|
| VO2 Gerilimi: | -6,5V ila 0,3V | SW2 Gerilimi: | -6,5V ila 5,5V |
| TQFN-3×3-16L, θJA: | 45°C/W | BİRLEŞME SICAKLIĞI: | +150°C |
| Depolama Sıcaklığı Aralığı: | -65 ila +150℃ | Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C |
| HBM: | 3000V | CDM: | 1000V |
| Vurgulamak: | Üç Çıkışlı AMOLED Ekran IC Çipi,Yüksek Güçlü Mosfet IC Çipi,Entegre Devre Güç Kaynağı Çipi |
||
Ürün Açıklaması
● 2.9V ila 4.5V Giriş Voltaj Arası
● Senkron Güçlendirme Değiştiricisi (ELVDD)
️ 4.6V'den 5.0V'ye kadar çıkış voltajı 100mV adımlarla
% 1 doğruluk
Yol Kaybı Karşılığı için Çıkış Voltaj Algılama Pini (FBS)
● Senkronizasyon tersine çevirme Buck-Boost dönüştürücü ((ELVSS)
-5.4V'den -1.4V'ye 100mV Adımlı Çıkış Voltajı
-2,5V Default çıkış voltajı -2,5V'de %1.2 doğruluk
● ELVDD ve ELVSS Kombine Çıkış Akımı
800mA'ya kadar 4.6V/-2.5V'de (VIN = 3.1V)
780mA'ya kadar 4.6V/-2.7V'de (VIN = 3.1V)
750mA'ya kadar 4.6V/-3.0V'de (VIN = 3.1V)
630mA'ya kadar 4.6V/-4.0V'de (VIN = 3.1V)
️ 4.6V/-5.4V'de 510mA'ya kadar (VIN = 3.1V)
● Senkron Güçlendirme Değiştiricisi (AVDD)
300mV Basamaklı 5.8V ila 7.9V Çıkış Voltajı
6.1V varsayılan çıkış voltajı
% 1 Doğruluk
100mA çıkış akım kapasitesi
● VIN ve VOUT İki Yönlü İzolasyon
● Kısa devre koruması (SCP)
● Aşırı yüklenme koruması
● Isı kapama
● VELVSS Başlatma Gecikmesi: 10ms
● Kısa devre ve OLP algılama süresi: 1ms
● Yeşil TQFN-3×3-16L Paketinde mevcuttur
Aktif Matris OLED Ekranları
Pin Yapılandırmaları
Pin Açıklaması
Ürün Seçimi Rehberi
| Bölüm Numarası |
EL Çıkış Akımı
En fazla.
(mA)
|
VIN
Min.
(V)
|
VIN
En fazla.
(V)
|
Çıkış
Kanal Numarası
(V)
|
Kontrol
Arayüz
|
Çıkışlar
|
Paket
|
Özellikleri |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1 tel
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO, giyilebilir cihazlar için üçlü çıkış
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1 tel
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
İndüktörsüz, Üçlü Çıkışlı, Giyilebilir Cihazlar için
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1 tel
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
Üçlü çıkış, giyilebilir cihazlar için
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1 tel
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Akıllı telefonlar için üçlü çıkış
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1 tel
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Akıllı telefonlar için üçlü çıkış
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1 tel
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
Akıllı telefonlar için üçlü çıkış
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1 tel
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
Akıllı Telefonlar ve PAD'ler için üçlü çıkış
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1 tel
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
Akıllı Telefonlar ve PAD'ler için üçlü çıkış
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1 tel
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
Dört çıkışlı, Tandem AMOLED Ekranlı Akıllı Telefonlar ve PAD'ler için
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
Ben...2C
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Akıllı Telefonlar ve PAD'ler için altı çıkış
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1 tel
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Akıllı Telefonlar ve PAD'ler için altı çıkış
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1 tel
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
Akıllı Telefonlar ve PAD'ler için üçlü çıkış
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1 tel
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
Akıllı Telefonlar ve PAD'ler için üçlü çıkış
|
Bu çözüm, akıllı telefonlarda ve tabletlerde entegre devrelerin uygulanmasını göstermektedir. Doğru ürünü seçmek için yardım için lütfen teknik destek ekibimizle iletişime geçin.
