Batarya Yönetimi IC'ler Yüksek Girdi Voltajı,3A Tek Hücreli Batarya Şarj cihazı
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM41519 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| VAC, VBUS (Dönüştürücü Anahtarlamıyor): | -2V ila 22V (1) | BTST, PMID (Dönüştürücü Anahtarlamıyor): | -0,3V ila 22V |
|---|---|---|---|
| GB: | -2V ila 16V | SW (10ns Süre boyunca Zirve): | -3V ila 16V |
| BTST'den SW'ye dönüştürücü: | -0,3V ila 6V | PSEL, PMID_GD: | -0,3V ila 6V |
| Çıkış Alıcı Akımı STAT: | 6mA | NINT: | 6mA |

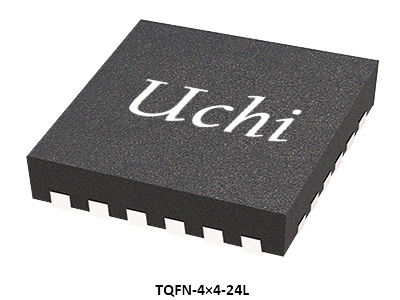

| TQFN-4×4-24L, θJA: | 36°C/W | BİRLEŞME SICAKLIĞI: | +150°C |
| Depolama Sıcaklığı Aralığı: | -65 ila +150℃ | Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C |
| HBM: | 5000V | CDM: | 1000V |
| Vurgulamak: | Yüksek Girdi Voltajlı Pil Yönetimi IC,3A Tek hücreli pil şarj IC'si,NVDC Güç Yolu Yönetimi IC |
||
Ürün Açıklaması
Batarya Yönetimi IC'ler Yüksek Girdi Voltajı,3A Tek Hücreli Batarya Şarj cihazı
SGM41519, tek hücreli Li-Ion veya Li-polimer pillerle kullanmak için entegre dönüştürücü ve güç anahtarları ile bir pil şarj cihazı ve sistem güç yolu yönetimi cihazıdır.Bu son derece entegre 3A cihazı hızlı şarj yapabilmekte ve akıllı telefonlar için uygun geniş giriş voltaj aralığını desteklemektedir.I2C programlaması, çok esnek bir güç ve şarj cihazı tasarımı çözümü yapar.
Aygıt dört ana güç anahtarı içerir: giriş ters engelleme FET (RBFET, Q1), Buckor Boost modu için yüksek taraflı anahtar FET (HSFET, Q2), Buckor Boost modu için düşük taraflı anahtar FET (LSFET,Q3) ve sistem ve bataryayı birbirine bağlayan batarya FET (BATFET), Q4). Yüksek yan kapı sürüşü için bootstrap diyot da entegre edilmiştir.İç güç yolu çok düşük bir direncine sahiptir. Bu da şarj süresini azaltır ve batarya boşaltma verimliliğini en üst düzeye çıkarır.Üstelik, giriş voltajı ve akım düzenlemeleri, çeşitli giriş kaynakları ile bataryaya maksimum şarj gücü dağıtımını sağlar.
Standart USB ana bilgisayarları, şarj portları ve USB uyumlu yüksek voltaj adaptörleri de dahil olmak üzere çok çeşitli giriş kaynakları desteklenmektedir.Varsayılan giriş akım sınırı, yerleşik USB arayüzüne dayanarak otomatik olarak seçilir..Bu sınır, sistemdeki algılama devresinden belirlenir (örneğin USB PHY). SGM41519, giriş akımı ve voltaj düzenlemesine uygun USB 2.0 ve USB 3.0 güç özellikleridir.
SGM41519, PMID'de 5,15V (düzenebilir 4,85V/5V/5,15V/5,3V) beslemek için pil voltajını artırabilir. Boost modu, PMID_GD kontrolü ile başka bir pil şarj etmek için kullanılır.PMID_GD pin, bağlı aksesuarlardan Boost çıkış PMID'yi ayırmak için harici bir P-MOSFET'i çalıştırmak için kullanılır..
Sistem voltajı, güç yolu yönetim devresi tarafından pil voltajından biraz daha fazla düzenlenir ve programlanabilir minimum sistem voltajının (3.5V varsayılan) üzerinde kalır.Batarya tamamen tükendiğinde veya çıkarıldığında bile sistem gücü korunur.Dinamik güç yönetimi (DPM) özelliği de dahil edilmiştir. Giriş akımı veya voltajı sınırına ulaştığında otomatik olarak şarj akımını azaltır.Şarj akımının sıfıra indirgenmesinden sonra sistem yükü artmaya devam ederse, güç yolu yönetimi, sistem güç talebi yerine getirilene kadar, bataryadan bataryaya boşaltma sürecini sağlar.Bu, giriş kaynağının aşırı yüklenmesini önler..
Bir şarj döngüsünün başlaması ve sona erdirilmesi, yazılım kontrolü olmadan gerçekleştirilebilir.Algılanan pil voltajı, şarj döngüsünün üç aşamasından birinde şarjın başlangıç aşamasını belirlemek için kullanılır.: önceden koşullandırma,dönüşmeyen akım veya sabit voltaj.Şarj akımı önceden belirlenmiş bir sınırı aşarsa ve pil voltajı şarj eşiğini aşarsa,Şarj fonksiyonu otomatik olarak şarj döngüsünü sonlandıracak ve sona erdirecekŞarj edilmiş bir pilin voltajı yeniden şarj eşiğinin altına düşerse, şarj cihazı bir şarj döngüsü daha başlatır.
SGM41519'da, aşırı voltaj ve aşırı akım korumaları, pil sıcaklığının izlenmesi, şarj güvenliği zamanlaması, termal kapanma ve giriş UVLO gibi çeşitli güvenlik özellikleri sunulmaktadır.TS pin, JEITA profiline göre hem şarj hem de Boost modlarında pil sıcaklığını izlemek ve korumak için bir NTC termistöre bağlıdır.Bu cihaz ayrıca, bağlantı sıcaklığı 80°C veya 120°C'yi aşarsa (seçilebilir) şarj akımının azaltıldığı termal düzenleme özelliğine sahiptir.
Şarj durumu, STAT çıkışı ve hata / durum bitleri tarafından bildirilir. Bir hata oluştuğunda, olumsuz bir darbeler, makineye bildirmek için nINT çıkış düğmesine gönderilir.BATFET sıfırlama kontrolü, gemi modundan çıkmak veya tam sistem sıfırlaması için nQON pin tarafından sağlanır.SGM41519, yeşil TQFN-4x4-24L paketinde mevcuttur.
Aygıt dört ana güç anahtarı içerir: giriş ters engelleme FET (RBFET, Q1), Buckor Boost modu için yüksek taraflı anahtar FET (HSFET, Q2), Buckor Boost modu için düşük taraflı anahtar FET (LSFET,Q3) ve sistem ve bataryayı birbirine bağlayan batarya FET (BATFET), Q4). Yüksek yan kapı sürüşü için bootstrap diyot da entegre edilmiştir.İç güç yolu çok düşük bir direncine sahiptir. Bu da şarj süresini azaltır ve batarya boşaltma verimliliğini en üst düzeye çıkarır.Üstelik, giriş voltajı ve akım düzenlemeleri, çeşitli giriş kaynakları ile bataryaya maksimum şarj gücü dağıtımını sağlar.
Standart USB ana bilgisayarları, şarj portları ve USB uyumlu yüksek voltaj adaptörleri de dahil olmak üzere çok çeşitli giriş kaynakları desteklenmektedir.Varsayılan giriş akım sınırı, yerleşik USB arayüzüne dayanarak otomatik olarak seçilir..Bu sınır, sistemdeki algılama devresinden belirlenir (örneğin USB PHY). SGM41519, giriş akımı ve voltaj düzenlemesine uygun USB 2.0 ve USB 3.0 güç özellikleridir.
SGM41519, PMID'de 5,15V (düzenebilir 4,85V/5V/5,15V/5,3V) beslemek için pil voltajını artırabilir. Boost modu, PMID_GD kontrolü ile başka bir pil şarj etmek için kullanılır.PMID_GD pin, bağlı aksesuarlardan Boost çıkış PMID'yi ayırmak için harici bir P-MOSFET'i çalıştırmak için kullanılır..
Sistem voltajı, güç yolu yönetim devresi tarafından pil voltajından biraz daha fazla düzenlenir ve programlanabilir minimum sistem voltajının (3.5V varsayılan) üzerinde kalır.Batarya tamamen tükendiğinde veya çıkarıldığında bile sistem gücü korunur.Dinamik güç yönetimi (DPM) özelliği de dahil edilmiştir. Giriş akımı veya voltajı sınırına ulaştığında otomatik olarak şarj akımını azaltır.Şarj akımının sıfıra indirgenmesinden sonra sistem yükü artmaya devam ederse, güç yolu yönetimi, sistem güç talebi yerine getirilene kadar, bataryadan bataryaya boşaltma sürecini sağlar.Bu, giriş kaynağının aşırı yüklenmesini önler..
Bir şarj döngüsünün başlaması ve sona erdirilmesi, yazılım kontrolü olmadan gerçekleştirilebilir.Algılanan pil voltajı, şarj döngüsünün üç aşamasından birinde şarjın başlangıç aşamasını belirlemek için kullanılır.: önceden koşullandırma,dönüşmeyen akım veya sabit voltaj.Şarj akımı önceden belirlenmiş bir sınırı aşarsa ve pil voltajı şarj eşiğini aşarsa,Şarj fonksiyonu otomatik olarak şarj döngüsünü sonlandıracak ve sona erdirecekŞarj edilmiş bir pilin voltajı yeniden şarj eşiğinin altına düşerse, şarj cihazı bir şarj döngüsü daha başlatır.
SGM41519'da, aşırı voltaj ve aşırı akım korumaları, pil sıcaklığının izlenmesi, şarj güvenliği zamanlaması, termal kapanma ve giriş UVLO gibi çeşitli güvenlik özellikleri sunulmaktadır.TS pin, JEITA profiline göre hem şarj hem de Boost modlarında pil sıcaklığını izlemek ve korumak için bir NTC termistöre bağlıdır.Bu cihaz ayrıca, bağlantı sıcaklığı 80°C veya 120°C'yi aşarsa (seçilebilir) şarj akımının azaltıldığı termal düzenleme özelliğine sahiptir.
Şarj durumu, STAT çıkışı ve hata / durum bitleri tarafından bildirilir. Bir hata oluştuğunda, olumsuz bir darbeler, makineye bildirmek için nINT çıkış düğmesine gönderilir.BATFET sıfırlama kontrolü, gemi modundan çıkmak veya tam sistem sıfırlaması için nQON pin tarafından sağlanır.SGM41519, yeşil TQFN-4x4-24L paketinde mevcuttur.
Temel Özellikler
● Yüksek verimlilik, 1.5MHz, Eşzamanlı Buck Şarj cihazı
5V Girişten 1.02A'da 93.8% Şarj Verimliliği
9V Girişten 2A'da %89.8 Şarj Verimliliği
9V / 12V giriş için optimize edilmiş, hafif yük verimliliği için seçilebilir PFM modu
● Boost Mode Destek
Çıkış Voltaj aralığı 4.85V'den 5.3V'ye kadar
0.5A'da %93.5 ve 1A'da %92.2'lik artış verimliliği
Çıkış kısa devre koruması
Hafif yük operasyonları için seçilebilir PFM modu
PMID_GD Pin Kontrol Dış P-MOSFET hata koşullarına karşı koruma için
● Şarj ve güçlendirme modları arasında otomatik geçiş
● USB veya Yüksek Voltajlı Adaptörler için Tek Giriş
3.9V'den 13.5V'ye kadar çalışma giriş voltaj aralığı
22V mutlak maksimum giriş voltajı
Programlanabilir Giriş Akım Sınırı ve Dinamik Güç Yönetimi (IINDPM, 100mA'dan 3.2A'ya kadar 100mA çözünürlüğü ile) USB 2.0 ve USB 3.0 standartlarını ve Yüksek Voltaj Adaptörlerini Desteklemek için
Programlanabilir Girdi Voltaj Sınırı (VINDPM) ile Seçilebilir Offset ile Maksimum Güç Takibi
VINDPM Pil Voltajı İzleme
● 26mΩ Değiştirici ile Yüksek Pil Serbestleme Verimliliği
● Dar Voltajlı DÖK (NVDC) Güç Yolu Yönetimi
Bataryası olmadan ya da çok tükendiğinde anında çalıştırılır
Batarya Ekleme Modunda İdeal Diyot İşlemi
● Batarya FET kontrolü ile gemi modu, uyanma ve tam sistem sıfırlama yeteneği
● En iyi sistem performansı için esnek otonom ve I2C çalışma modları
● Tamamen entegre anahtarlar, akım algılama ve telafi
● 2.5μA Gemi Modu Düşük Pil Sızıntı Akımı
● Yüksek Doğruluk
% ±0,5 Şarj Voltajı Düzenleme (8mV/Adım)
% ± 5 Şarj Akım düzenlemesi 1.38A
% ± 10% Girdi Akım Düzenleme 0.9A
● Güvenlik
Batarya sıcaklığı algılama (şarj/artırma modları)
Termal düzenleme ve termal kapatma
Girdi Alt Voltaj Kilitleme (UVLO)
Girdi Aşırı Voltaj Koruması (ACOV)
Başvurular
Akıllı Telefonlar, EPOS
Taşınabilir İnternet Aygıtları ve Aksesuarları
Taşınabilir İnternet Aygıtları ve Aksesuarları
Basitleştirilmiş Şema
Pin Yapılandırmaları
Pin Açıklaması
Ürün Seçimi Rehberi
Pin Yapılandırmaları
Pin Açıklaması
Ürün Seçimi Rehberi
| Bölüm Numarası |
Sayısı
Seri Hücreleri
|
Giriş Aşırı Voltaj
Koruma Sınırı
(V)
|
Ücret
Voltaj
(V)
|
VIN
Min.
(V)
|
VIN
En fazla.
(V)
|
Programlanabilir
Mevcut
(mA)
|
Kapatma
Mevcut
VIN'den
(μA)
|
Durum
İfade
|
Kapatma
Mevcut
Batary'den
(μA)
|
Paket
|
Özellikleri |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM41509
|
1 |
Adj (Özgün 5.65)
|
3.84 ~ 4.608 |
3.9
|
5.5 |
0 ~ 5056
|
50 | - Evet. | 25 |
TQFN-4×4-24L
|
Ben...2C Güç Yolu Yönetimi ile Kontrol Edilen 5A Tek Hücreli Pil Şarj Aracı
|
|
SGM41510
|
1 |
Adj (Default 15.1)
|
3.84 ~ 4.608 |
3.9
|
14
|
0 ~ 5120
|
50 |
- Evet.
|
20 |
TQFN-4×4-24L
|
Ben...2C Güç Yolu Yönetimi ile Kontrol Edilen 5A Tek Hücreli Pil Şarj Aracı
|
|
SGM41511
|
1 | 6.5,10.5,14 | 3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
45 |
- Evet.
|
20 |
TQFN-4×4-24L
|
Ben...2C Güç Yolu Yönetimi ile Kontrol Edilen 5A Tek Hücreli Pil Şarj Aracı |
|
SGM41512
|
1 |
6.5,10.5,14
|
3.848 ~ 4.616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
- Evet.
|
20 |
TQFN-4×4-24L
|
Ben...2C Güç Yolu Yönetimi ile Kontrol Edilen 5A Tek Hücreli Pil Şarj Aracı |
|
SGM41512A
|
1 |
6.5,10.5,14
|
3.848 ~ 4.616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
- Evet.
|
20 |
TQFN-4×4-24L
|
Ben...2C Güç Yolu Yönetimi ile Kontrol Edilen 5A Tek Hücreli Pil Şarj Aracı |
|
SGM41513/A/D
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
- Evet.
|
8.5 |
TQFN-4×4-24L
|
3A Güç Yolu Yönetimi ile Tek Hücreli Pil Şarj Aracı
|
|
SGM41515/A/D
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
- Evet.
|
8.5 |
TQFN-4×4-24L
|
3A Güç Yolu Yönetimi ile Tek Hücreli Pil Şarj Aracı
|
|
SGM41515E
|
11 |
6.5,10.5,14
|
3.856 ~ 4.624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
- Evet.
|
8.5 |
TQFN-4×4-24L
|
3A Güç Yolu Yönetimi ile Tek Hücreli Pil Şarj Aracı
|
|
SGM41516D
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3780
|
55 |
- Evet.
|
15 |
WLCSP-2.0×2.4-30B
|
3.78A Güç Yolu Yönetimi ile Tek Hücreli Pil Şarj Aracı
|
|
SGM41518
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 1260
|
40 |
- Evet.
|
15 |
WLCSP-2.0×2.4-30B
|
1.26A Güç Yolu Yönetimi ile Tek Hücreli Pil Şarj Aracı
|
|
SGM41519
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
- Evet.
|
8.5 |
TQFN-4×4-24L
|
3A Güç Yolu Yönetimi ile Tek Hücreli Pil Şarj Aracı
|
|
SGM41519A
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
- Evet.
|
8.5 |
TQFN-4×4-24L
|
3A Güç Yolu Yönetimi ile Tek Hücreli Pil Şarj Aracı
|
|
SGM41521B
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5 |
0 ~ 3000
|
45 |
- Evet.
|
20 |
TQFN-4×4-24L
|
Ben...2C Güç Yolu Yönetimi ile Kontrol Edilen 5A Tek Hücreli Pil Şarj Aracı |
|
SGM41522
|
1 |
13.5
|
4.1 ~ 4.45
|
4.2 | 13.2 |
0 ~ 2500
|
- Evet.
|
4.5 |
TDFN-2×3-8BL
|
Kompakt Değiştirici, 2.5A Tek Hücreli Pil Şarj cihazı, Güvenli ve Güvenilir Şarj
|
|
|
SGM41523
|
1 |
13.5
|
4.1 ~ 4.45
|
4.2 | 13.2 |
0 ~ 2500
|
- Evet.
|
4.5 |
TDFN-3×3-12L
|
Kompakt Değiştirici, 2.5A Tek Hücreli Pil Şarj cihazı, Güvenli ve Güvenilir Şarj
|
|
|
SGM41524
|
1 |
5.67
|
4.2 ~ 4.5 |
3.5
|
5.5 |
300 ~ 2300
|
15 |
- Evet.
|
<1.4
|
TDFN-2×3-8BL
|
Kompakt Anahtar Li + / Poly Pil Şarj cihazı Güvenli ve Güvenilir Şarj
|
|
SGM41524C
|
1 | 5.67 | 4.2 ~ 4.5 | 3.5 | 5.5 |
300 ~ 2300
|
15 |
- Evet.
|
<1.4
|
TDFN-2×3-8BL
|
Kompakt Anahtar Li + / Poly Pil Şarj cihazı Güvenli ve Güvenilir Şarj
|
|
SGM41544/D
|
1 | 6.5,10.5,14.3 | 3.856 ~ 4.624 | 3.9 |
14
|
0 ~ 5000
|
50 |
- Evet.
|
13 |
TQFN-4×4-24L
|
5A Güç Yolu Yönetimi ile Tek Hücreli Pil Şarj Aracı
|
|
SGM41538/B
|
1 ila 4
|
25.7
|
1.024 ~ 19.2
|
4.5
|
24
|
0 ~ 8128
|
50 |
- Evet.
|
TQFN-4×4-28BL
|
SMBus Hibrit Güç Artırma Modu Pil Şarj Kontrolörü
|
|
|
SGM41575
|
1 ila 4
|
7,12,22,26
|
3 ~ 18.8
|
3.6
|
24
|
0 ~ 5000
|
287
|
- Evet.
|
22
|
WLCSP-2.97×3.37-56B
|
Ben...2C Kontrollü, 1-4 hücre, 5A, dar VDC güç yolu yönetimi ile tamamen entegre Buck-Boost pil şarj cihazı
|
Entegre devreler (IC'ler), küçük boyutlar, düşük güç tüketimi, güçlü performans ve yüksek güvenilirlik sunan modern elektroniklerin temeli olarak hizmet verir.Tüketici elektroniklerinde yaygın olarak kullanılmaktadırlar., endüstriyel uygulamalar, iletişim, otomotiv elektroniği, tıbbi ekipman ve havacılık/savunma sistemleri.
Uchi Electronics endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgisayar,Tüketici elektroniği ve tıbbi ekipman uygulamaları.
Bu çözüm, akıllı telefonlarda ve tabletlerde entegre devrelerin uygulanmasını göstermektedir. Doğru ürünü seçmek için yardım için lütfen teknik destek ekibimizle iletişime geçin.
