Sistem Güç Yönetimi IC 5A,5V Elektronik Sigorta (eFuse) termal kapatma ile
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM2529 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| Kararlı hal: | -0,3V ila 18V | Geçici (100ms): | -0,6V ila 25V |
|---|---|---|---|
| VCC, KAYNAK, GND'ye SINIRLAMA: | -0,3V ila 25V | dV/dt, ETKİNLEŞTİR/HATA'dan GND'ye: | -0,3V ila 5,5V |
| TDFN-3×3-10L, θJA: | 90°C/W | TDFN-3×3-10L, θJB: | 54°C/W |
| TDFN-3×3-10L, θJC: | 52°C/W | BİRLEŞME SICAKLIĞI: | +150°C |
| Depolama Sıcaklığı Aralığı: | -65 ila +150℃ | Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C |
| HBM: | 2000V | CDM: | 1000V |
| Vurgulamak: | 5A Elektronik sigorta IC,5V güç yönetimi IC,Termal kapatma eFuse IC |
||
Ürün Açıklaması
Sistem Güç Yönetimi IC 5A,5V Termal Kapatmalı Elektronik Sigorta (eFuse)
SGM2529, eksiksiz koruma fonksiyonlarına sahip kompakt bir elektronik sigortadır (eFuse). SGM2529 mükemmel doğruluk sağlayarak birçok sistem koruma uygulaması için çok uygundur. Veri yolu voltajlarının sıkı denetimini sağlayan ve denetleyici devrelere olan ihtiyacı ortadan kaldıran doğru aşırı voltaj (OV) ve düşük voltaj kilitleme (UVLO) korumaları sağlar. Aşırı voltaj (OV) koruması, giriş voltajı dalgalanmaları sırasında eFuse çıkışını sabit bir seviyede sıkıştıracaktır. Giriş voltajının geçici olması sırasında dahili FET açık kalır ve bu da yükün çalışmaya devam etmesine olanak tanır. Geçici sürenin uzun sürmesi durumunda biriken ısı eFusethermal'in kapanmasına neden olacaktır. Termal kapatmaya girdikten sonra, termal kapatma ve otomatik yeniden deneme seçenekleri mevcuttur. SGM2529, Yeşil TDFN-3×3-10L paketinde mevcuttur.
Temel Özellikler
● 30V'a kadar Dalgalanma Özellikli 5V Elektronik Sigorta
● Entegre Koruma Anahtarı için Son Derece Düşük RDS(AÇIK): 26mΩ (TYP)
● 3 Durumlu ETKİNLEŞTİRME/ARIZA Pin, Çift Yönlü Arayüz
● Programlanabilir Yumuşak Başlangıç Süresi
● 5A'e kadar Programlanabilir Akım Sınırı
● Termal Kapatma Seçenekleri:
SGM2529A: VCLAMP ile Termal Kilitleme
SGM2529B: VCLAMP ile Termal Otomatik Yeniden Deneme
SGM2529C: VCLAMP'sız Termal Kilitleme
● Termal Kapatma için Arıza Çıkışı
● Doğru Düşük Gerilim Kilitlemesi
● Doğru Aşırı Gerilim Kelepçesi (SGM2529A veSGM2529B)
● Yeşil TDFN-3×3-10L Paketinde mevcuttur
Uygulamalar
Sabit Sürücüler
PCIE SSD
Anakart Güç Yönetimi
PCIE SSD
Anakart Güç Yönetimi

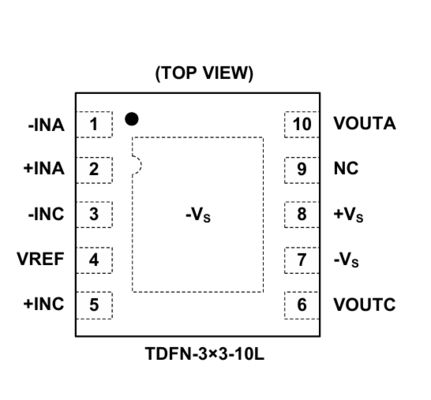

Pim Yapılandırmaları
Pim Açıklaması
Ürün Seçim Kılavuzu
|
Anahtarlar
başına
Paket
|
Parça Numarası |
Sürekli
Çıkış Akımı
Maksimum (mA)
|
Sakin
Akım
(μA)
|
Şasi
Min.
(V)
|
Şasi
Maksimum
(V)
|
Olanak vermek
Mantık
|
Kapat
Akım
(μA)
|
Akım
Sınır
(mA)
|
Yumuşak-
Başlangıç
|
Arıza
Bayrak
|
Paket
|
Özellikler |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0,5 |
14
|
Aktif Yüksek | <2 |
Evet
|
HAYIR
|
TDFN-3×3-12AL
|
Ultra Düşük RAÇIK, Gelişmiş Yük Yönetimi Kontrollü Yük Anahtarı
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | Aktif Yüksek |
<1,4
|
Programlanabilir (260~2000) |
Evet
|
Evet
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, Otomatik Kurtarma Programlanabilir Akım Limit Anahtarı
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
Aktif Yüksek
|
<1,4
|
Programlanabilir (260~2000)
|
Evet
|
Evet
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, Mandallı Programlanabilir Akım Limit Anahtarı
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
Aktif Yüksek
|
<2 |
Programlanabilir (100~1600)
|
Evet
|
Evet
|
SOT-23-6
|
22V, 1,6A, Otomatik Kurtarma Programlanabilir Akım Limit Anahtarı
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
Aktif Yüksek
|
<2 |
Programlanabilir (100~1600)
|
Evet
|
Evet
|
SOT-23-6
|
22V, 1,6A, Mandallı Programlanabilir Akım Limit Anahtarı
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
Aktif Yüksek
|
<2 |
Programlanabilir (100~1600)
|
Evet
|
Evet
|
SOT-23-6
|
Programlanabilir Akım Limit Anahtarı
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
Aktif Yüksek
|
48 |
Programlanabilir (1500~5000)
|
Evet
|
Evet
|
TDFN-3×3-10L
|
Termal Kapatmalı 5A, 12V Elektronik Sigorta (eFuse)
|
| 1 |
SGM2529
|
5000
|
102
|
Aktif Yüksek
|
47 |
Programlanabilir (1500~5000)
|
Evet
|
Evet
|
TDFN-3×3-10L
|
Termal Kapatmalı 5A, 5V Elektronik Sigorta (eFuse)
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
Aktif Yüksek
|
<2,5
|
Programlanabilir (100~3000)
|
Evet
|
Evet
|
SOIC-8 (Açık Ped),TDFN-2×3-8BL
|
Programlanabilir Akım Limit Anahtarı
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
Aktif Yüksek
|
<2,5
|
Programlanabilir (100~3000)
|
Evet
|
Evet
|
SOIC-8 (Açık Ped),TDFN-2×3-8BL
|
Programlanabilir Akım Limit Anahtarı
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
Aktif Yüksek
|
3.9
|
Programlanabilir (600~5300)
|
Evet
|
Evet
|
TQFN-3×4-20L
|
Gerçek Ters Engelleme ve Çoklu Koruma Modları ile 2,7V ila 18V eFuse
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
Aktif Yüksek
|
<10 |
Programlanabilir (500~6000)
|
Evet
|
HAYIR
|
TQFN-2×2-10L
|
5,5A, 23,7mΩÇift Yönlü Akım İletimini Destekleyen Elektronik Sigorta
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
Aktif Düşük (-xRN) Aktif Yüksek (Diğer)
|
<70 (-xRN)
<5 (Diğer)
|
Programlanabilir (500~4000)
|
Evet
|
Hayır (-xRD)
Evet (Diğer)
|
TDFN-2×2-8AL
|
4A, 35mΩSeçilebilir Aşırı Gerilim Sıkma Fonksiyonlu eFuse
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
Aktif Yüksek
|
<3,5
|
Programlanabilir (1000~5000)
|
Evet
|
HAYIR
|
TDFN-3×3-10AL
|
OVP Fonksiyonlu ve FET Kontrolünü Engelleyen 5V/12V Elektronik Sigortalar (eFuses)
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
Aktif Düşük
|
<2
|
Evet
|
HAYIR
|
WLCSP-2.56×1.54-15B
|
Yüksek Gerilim, USB PD Güç Anahtarı
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
Hiçbiri
|
Evet
|
HAYIR
|
UTDFN-2×2-8AL
|
Otonom 20V Şarj Kaynakları Seçimi ve OTG Besleme Anahtarı Kombinasyonu
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
Aktif Yüksek
|
<2,5
|
Programlanabilir (100~1700)
|
Evet
|
HAYIR
|
TDFN-2×2-6L,SOT-23-5
|
1.5A, Ayarlanabilir Akım Limiti, Yumuşak Başlangıç, Minik Paket
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
Aktif Yüksek
|
<1
|
1850
|
Evet
|
HAYIR
|
SOT-23-5
|
1.1A Çıkış Akımı, 1.85A Sabit Akım Limiti, Düşük Güç
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
Hiçbiri
|
Yok
|
1750 |
Evet
|
HAYIR
|
SOT-23-5
|
1.1A Çıkış Akımı, 1.75A Sabit Akım Limiti, Düşük Güç
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
Aktif Yüksek
|
<1
|
1100 |
Evet
|
Evet
|
SOIC-8,TDFN-3×3-8L
|
600mA Çıkış Akımı, 1.1A Sabit Akım Limiti, Çift Kanal
|
Uchi Electronics, endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgi işlem, tüketici elektroniği ve tıbbi ekipman uygulamaları için yüksek performanslı analog ve karışık sinyal işleme çözümleri sunmaktadır.
Bu çözüm, entegre devrelerin sunucu sistemlerinde uygulanmasını göstermektedir. Doğru ürünü seçme konusunda yardım için lütfen teknik destek ekibimizle iletişime geçin.
