Yüksek Doğruluk, Düşük Gürültü, Düşük Güç LDO 1μA Ultra Düşük Akım Tüketimi ve Düşük Düşüşlü CMOS Voltaj Regülatörü
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM2034 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| IN'den GND'ye: | -0,3V ila 8V | GND'ye ÇIKIŞ: | -0,3V ila 6V |
|---|---|---|---|
| SOT-23-3, θJA: | 283°C/W | SOT-89-3, θJA: | 101°C/W |
| BİRLEŞME SICAKLIĞI: | +150°C | Depolama Sıcaklığı Aralığı: | -65 ila +150℃ |
| Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C | HBM: | 8000V |
| mm: | 400V | CDM: | 1000V |
| Vurgulamak: | Düşük güç LDO voltaj regülatörü,Ultra düşük akımlı CMOS regülatörü,Düşük gürültülü LDO voltaj regülatörü |
||
Ürün Açıklaması
Yüksek Doğruluk, Düşük Gürültü, Düşük Güç LDO 1μA Ultra Düşük Akım Tüketimi ve Düşük Düşüşlü CMOS Voltaj Regülatörü
SGM2034, ultra düşük akım tüketimi, düşük düşme gerilimi ve yüksek doğrulukta doğrusal regülatördür. Sadece 1μA (TYP) akım tüketimi ile 250mA çıkış akımı sağlayabilmektedir. Tipik bırakma voltajı 100mA'da yalnızca 70mV'dir. Çalışma giriş voltajı aralığı 1,7V ila 7,5V arasındadır ve sabit çıkış voltajları 1,2V, 1,8V, 2,5V, 2,8V, 3,0V, 3,3V, 3,6V,3,8V, 4,0V, 4,5V ve 5,0V'dir. Diğer özellikler arasında kısa devre akım sınırı ve termal kapatma koruması bulunur. Yeşil SOT-23-3 ve SOT-89-3 paketlerinde mevcuttur. -40°C ila +85°C çalışma sıcaklığı aralığında çalışır.
Temel Özellikler
● Çalışma Giriş Gerilimi Aralığı: 1,7V ila 7,5V
● 1,2V, 1,8V, 2,5V, 2,8V, 3,0V, 3,3V,3,6V, 3,8V, 4,0V, 4,5V ve 5,0V Sabit Çıkışlar
● 250mA Çıkış Akımı
● Yüksek Çıkış Gerilimi Doğruluğu: +25°C'de ±%1,2
● Ultra Düşük Sakin Akım: 1μA (TYP)
● Düşük Bırakma Gerilimi: 100mA'da 70mV (TYP)
● Düşük Ters Kaçak Akımı: VOUT > VIN olduğunda 0,4μA (TYP)
● Akım Sınırlama ve Termal Koruma
● -40°C ile +85°C arası Çalışma Sıcaklığı Aralığı

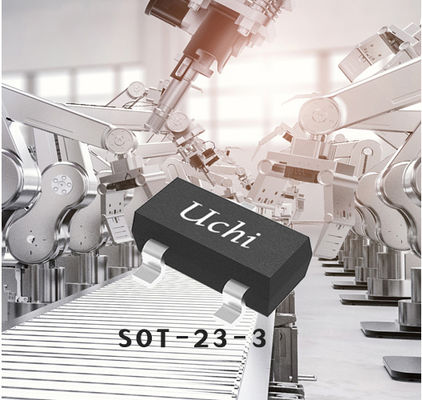

● Yeşil SOT-23-3 ve SOT-89-3 Paketlerinde mevcuttur
Uygulamalar
Giyilebilir Cihaz
Akıllı Telefon
Taşınabilir Ekipman
Akıllı Telefon
Taşınabilir Ekipman
Tipik Uygulama
Pim Yapılandırmaları
Pim Açıklaması
Ürün Seçim Kılavuzu
Pim Yapılandırmaları
Pim Açıklaması
Ürün Seçim Kılavuzu
| Parça Numarası |
VOUT (V)
|
Şasi
(V)
|
Çıkış
Akım
(mA)
|
Bırakma
Gerilim
(mV)
|
Toprak Akımı
(Yük Yok)
(μA)
|
Çıkış Gerilimi
Gürültü
(μVRMS)
|
PSRR
@1kHz
(dB)
|
Paket
|
Özellikler |
|---|---|---|---|---|---|---|---|---|---|
|
SGM2013
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3
|
2,5 ~ 5,5
|
300
|
270
|
100 | 140 | 72 |
SOT-89-3
|
Düşük Güç, Düşük Gürültü, 3 Terminalli LDO
|
|
SGM2019
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3,Ayar
|
2,5 ~ 5,5
|
300
|
270
|
100 | 30 | 74 |
SOT-23-5,SC70-5
|
Düşük Güç, Düşük Gürültü, Yüksek PSRR LDO
|
|
SGM2021
|
0.9,1.2,1.3,1.5,1.8,2.1,2.5,2.8,3.0,3.3,…5.0
|
2,5 ~ 5,5
|
300
|
270
|
120 | 140 | 71 |
SOT-23-3
|
Düşük Güç, Düşük Gürültü, 3 Terminalli LDO |
|
SGM2028
|
1.8,2.8,3.0,3.3,Ayar
|
2,5 ~ 5,5
|
500 |
270
|
115 | 30 | 73 |
SOT-23-5
|
500mA, Düşük Güç, Düşük Gürültü, Yüksek PSRR LDO
|
|
SGM2031
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3
|
2,5 ~ 5,5
|
250 |
230
|
95 | 140 | 72 |
UTDFN-1×1-4L
|
Mini Paket, Düşük Güç, Yüksek PSRR LDO
|
|
SGM2032
|
0.9,1.3,2.1,2.7,2.9,3.1,3.2,3.6,4.2,5.0,Ayar
|
2,5 ~ 5,5
|
300 |
270
|
120 | 30 | 75 |
SOT-23-5,SC70-5
|
Düşük Güç, Düşük Gürültü, Yüksek PSRR LDO
|
|
SGM2033
|
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0,Ayar
|
1.8 ~ 5.5
|
250 |
62
|
13.5 | 20 | 94 |
SOT-23-5,UTDFN-1×1-4AL
|
Ultra Düşük Gürültü, Yüksek PSRR
|
|
SGM2034
|
1.2,1.8,2.5,2.8,3.0,3.3,3.6,3.7,3.8,4.0,4.5,5.0
|
1.7 ~ 5.5
|
250 |
75 @100mA
|
1 | 27 |
SOT-23-3, SOT-89-3
|
Ultra Düşük Akım Tüketimi, Düşük Kayıp
|
|
|
SGM2035C
|
1.8,2.8,3.0,3.3,Ayar
|
2,5 ~ 5,5 | 500 |
250
|
115 | 30 | 73 |
TDFN-2×2-6L,UTDFN-1,6×1,6-6L
|
500mA, Mini Paket, Düşük Güç, Düşük Gürültü, Yüksek PSRR LDO
|
|
SGM2035S
|
1.0,1.1,1.2,1.5,1.8,2.5,2.8,3.0,3.3,Ayar
|
1.6 ~ 5.5
|
500 |
275
|
30 | 60 | 76 |
UTDFN-1.6×1.6-6L,TDFN-2×2-6L
|
500mA, Düşük Düşüş, Düşük Güç, RF Doğrusal Regülatör
|
|
SGM2036
|
0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.8,1.85,2.1,2.2,2.3,2.5,2.6,2.7,2.8,…Ayar
|
1.6 ~ 5.5
|
300 |
165
|
20 | 30 | 70 |
UTDFN-1×1-4L,SOT-23-5,SC70-5
|
Mini Paket, Düşük IQ, Düşük Gürültü, Yüksek PSRR LDO
|
|
SGM2036S
|
0.75,0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.6,1.8,1.85,2.1,2.5,2.8,2.9,3.0,…Ayar
|
1.6 ~ 5.5
|
300 | 190 | 30 | 13 | 86 |
XTDFN-1×1-4L,SOT-23-5,SC70-5
|
300mA, Düşük Güç ve Düşük Düşüşlü RF Doğrusal Regülatör
|
|
SGM2037
|
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6,Adj
|
0,8 ~ 5,5
|
500 |
120
|
37 | 25 | 71 |
SOT-23-5,SOT-23-6,UTDFN-1.2×1.2-6L
|
Düşük Gürültü, Çok Düşük Kayıp
|
|
SGM2037H
|
Ayar
|
0,8 ~ 5,5
|
500 |
120
|
37 | 25 | 71 |
XTDFN-1.2×1.2-6L
|
500mA, Düşük Gürültü, Çok Düşük Düşüş Önyargı Raylı CMOS Voltaj Regülatörü
|
| SGM2038 |
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6
|
0,8 ~ 5,5
|
500 |
120
|
37 | 25 | 71 |
UTDFN-1.2×1.2-4L
|
Düşük Gürültü, Çok Düşük Kayıp
|
|
SGM2039
|
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2,Adj
|
1.8 ~ 5.5
|
1000 | 88 | 55 | 11 | 88 |
XTDFN-1.6×1.2-8L
|
Hızlı Geçici Yanıt, 1A, Düşük Gürültü, Düşük Gerilim, Düşük Kayıplı Doğrusal Regülatör
|
|
SGM2040
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3,3.6,4.0,4.2,5.0
|
1,7 ~ 7,5
|
250 |
60 @100mA
|
1 | 27 |
SOT-23-5,UTDFN-1×1-4AL
|
Ultra Düşük Akım Tüketimi, Düşük Kayıp
|
Uchi Electronics, endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgi işlem, tüketici elektroniği ve tıbbi ekipman uygulamaları için yüksek performanslı analog ve karışık sinyal işleme çözümleri sunmaktadır.
Bu çözüm, entegre devrelerin akıllı telefonlarda ve tabletlerde uygulanmasını göstermektedir. Doğru ürünü seçme konusunda yardım için lütfen teknik destek ekibimizle iletişime geçin.
