Anahtarlama Modu Güç Entegre Devreleri 2.5V - 5.5V, 2A, Yüksek Verimli Senkron Buck Dönüştürücü
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM61020 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| VIN, TR, PG: | -0,3V ila 6V | FB: | -0,3V ila 5V |
|---|---|---|---|
| SW (DC): | -0,3V - VIN + 0,3V | Anahtarlama sırasında SW (AC, 10ns'den az): | -2V ila 9V |
| SOT-23-5, θJA: | 193°C/W | SOT-23-5, θJB: | 36,9°C/W |
| SOT-23-5, θJC: | 61,9°C/W | SOT-563-6, θJA: | 127,3°C/W |
| SOT-563-6, θJB: | 32,9°C/W | SOT-563-6, θJC: | 63,6°C/W |
| BİRLEŞME SICAKLIĞI: | +150°C | Depolama Sıcaklığı Aralığı: | -65 ila +150℃ |
| Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C | HBM: | 4000V |
| CDM: | 1000V | ||
| Vurgulamak: | 2.5V - 5.5V senkron buck dönüştürücü,yüksek verimli güç entegre devreleri 2A,garantili anahtarlama modu güç entegre devreleri |
||
Ürün Açıklaması
Anahtar Modu Güç IC'leri 2,5V ila 5,5V, 2A, Yüksek VerimliSenkron Buck Dönüştürücü
SGM61020, 2A çıkış akımı kapasitesine ve ayarlanabilir çıkış voltajına sahip, yüksek verimli bir senkron BuckDC/DC dönüştürücüdür. Giriş besleme voltajı 2,5V ile 5,5V arasındadır. Uyarlanabilir kapalı kalma süresi tepe akım kontrolünü kullanan bu cihazın verimliliği, 1 mA'nın üzerindeki yükler için %80'den yüksektir ve orta yük aralıklarında (5V - 3,3V) %95'e ulaşır.
Bu cihaz, orta veya ağır yükler için yarı sabit 1,5 MHz darbe genişliği modülasyonu (PWM) moduyla çalışır. Ancak hafif yüklerde, güç tasarrufu modu (PSM) için darbe atlama modülasyonu kullanılır. PSM çalışma sakin akımı çok düşüktür, tipik olarak 42μA, bu da bekleme süresini artırmak için pille çalışan uygulamalar için oldukça uygundur. Bu kadar düşük hareketsiz akıma rağmen, büyük yük değişimlerine karşı geçici yanıt mükemmeldir. Cihaz kapatma akımı tipik olarak 0,03μA'dır.
SGM61020, harici bir direnç bölücü ile ayarlanabilir bir çıkış voltajı sağlar. Cihaz %100 görev döngüsü ile düşük bırakmalı çalışma kapasitesine sahiptir. Diğer bazı özellikler arasında, başlatma ani akımını sınırlamak için dahili yumuşak başlatma, aşırı akım ve termal kapatma korumaları, giriş ve güç iyi çıkışının etkinleştirilmesi (yalnızca SGM61020P sürümü için) yer alır.

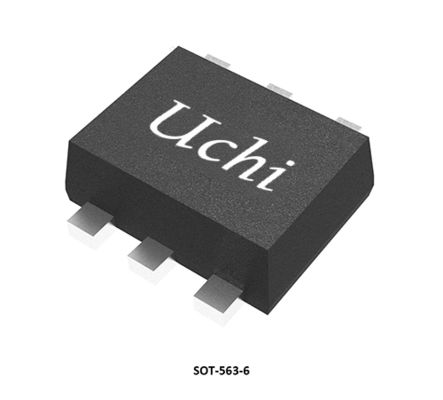

SGM61020, Yeşil SOT-23-5 ve SOT-563-6 paketlerinde mevcuttur.
Bu cihaz, orta veya ağır yükler için yarı sabit 1,5 MHz darbe genişliği modülasyonu (PWM) moduyla çalışır. Ancak hafif yüklerde, güç tasarrufu modu (PSM) için darbe atlama modülasyonu kullanılır. PSM çalışma sakin akımı çok düşüktür, tipik olarak 42μA, bu da bekleme süresini artırmak için pille çalışan uygulamalar için oldukça uygundur. Bu kadar düşük hareketsiz akıma rağmen, büyük yük değişimlerine karşı geçici yanıt mükemmeldir. Cihaz kapatma akımı tipik olarak 0,03μA'dır.
SGM61020, harici bir direnç bölücü ile ayarlanabilir bir çıkış voltajı sağlar. Cihaz %100 görev döngüsü ile düşük bırakmalı çalışma kapasitesine sahiptir. Diğer bazı özellikler arasında, başlatma ani akımını sınırlamak için dahili yumuşak başlatma, aşırı akım ve termal kapatma korumaları, giriş ve güç iyi çıkışının etkinleştirilmesi (yalnızca SGM61020P sürümü için) yer alır.
SGM61020, Yeşil SOT-23-5 ve SOT-563-6 paketlerinde mevcuttur.
Temel Özellikler
● 2,5V ila 5,5V Giriş Voltaj Aralığı
● 0,6V'tan VIN'ye Ayarlanabilir Çıkış Gerilimi
● %95'e Varan Verimlilik
● Düşük RDSON MOSFET Anahtarları (100mΩ/55mΩ)
● Hafif Yük Verimliliği için Güç Tasarrufu Modu
● 42μA (TYP) Çalışma Sakin Akımı
● Düşük Kayıp için %100 Görev Döngüsü Yeteneği
● 1,5MHz PWM Anahtarlama Frekansı
● İyi Güç Çıkışı (Yalnızca SGM61020P)
● Aşırı Akım Koruması
● Termal Kapatma Koruması
● Giriş Düşük Gerilim Kilitleme (UVLO) Koruması
● Küçük Ambalaj:SGM61020: Yeşil SOT-23-5 ve SOT-563-6 Paketlerinde MevcutturSGM61020P: Yeşil SOT-563-6 Paketinde Mevcuttur
Uygulamalar
Pille Çalışan Uygulamalar
Yükleme Noktası
İşlemci Güç Kaynakları
Sabit Disk Sürücüleri (HDD)/Katı Hal Sürücüleri (SSD)
Yükleme Noktası
İşlemci Güç Kaynakları
Sabit Disk Sürücüleri (HDD)/Katı Hal Sürücüleri (SSD)
Tipik Uygulama
Pim Yapılandırmaları
Pim Açıklaması
Ürün Seçim Kılavuzu
Pim Yapılandırmaları
Pim Açıklaması
Ürün Seçim Kılavuzu
|
DC/DC
Topoloji
|
Parça Numarası |
Çıkış Akımı
Maksimum
(mA)
|
Şasi
Min.
(V)
|
Şasi
Maksimum
(V)
|
Çıkış
Gerilim
(V) |
Anahtarlama
Sıklık
(MHz)
|
(MHz)
Akım
(μA)
|
Kapat
Akım
(μA)
|
Olanak vermek
Mantık
|
Yeterlik
Maksimum
(%)
|
Paket
|
Özellikler |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Buck'ı senkronize et
|
AAP6010A
|
3500
|
7.5
|
40
|
Ayar
|
0,125
|
1560
|
Yok
|
Yok |
95
|
SOIC-8
|
7,5V ila 40V Giriş Kaynağı, CC/CV Senkron Buck Dönüştürücü
|
|
Buck'ı senkronize et
|
AAP6010A
|
3500
|
7.5
|
40
|
Ayar
|
0,125
|
1560
|
Yok
|
Yok |
95
|
SOIC-8 (Açık Ped)
|
7,5V ila 40V Giriş Kaynağı, CC/CV Senkron Buck Dönüştürücü
|
| Buck'ı senkronize et |
AAP6013A
|
8000 | 7.5 | 36 | Ayar | Ayar (0,05 ~ 0,8) | 1200 | 1200 | Yok | 97 |
TQFN-4×4-24BL
|
7,5V ila 36V Giriş Kaynağı, CC/CV Senkron Buck PWM Dönüştürücü
|
| Buck'ı senkronize et |
AAP6153A
|
Yok | 7.5 | 40 | Ayar | Ayar (0,1 ~ 0,8) | 1200 | 1700 | Yok | 97 |
MSOP-10 (Açık Ped)
|
7,5V ila 36V Giriş Kaynağı, CC/CV Senkron Buck PWM Dönüştürücü
|
| Buck'ı senkronize et | SGM6010 |
3000
|
3 | 5.5 |
Ayar (0,8 ~ 5,0)
|
0,3 ~ 2 | 410 | <2 | Aktif Düşük | 95 |
TDFN-3×3-10L
|
3A, Yüksek Verimli, Alçak Gerilim, Senkron Buck
|
| Buck'ı senkronize et |
SGM6011
|
2000
|
2.5 | 5.5 | 3,3/Adj (1,2'ye kadar) |
1.4
|
300
|
<2 |
Aktif Yüksek
|
95 |
TDFN-3×3-10L
|
2A, Yüksek Verimli, Alçak Gerilim, Senkron Buck
|
| Buck'ı senkronize et | SGM6012 |
800
|
2.5 | 5.5 | 1,2/1,8/3,3/Adj (0,6'ya kadar) | 1.6 | 30 | <1 |
Aktif Yüksek
|
95 |
TSOT-23-5
|
800mA, Yüksek Verimlilik, Alçak Gerilim, Senkron Buck
|
| Buck'ı senkronize et |
SGM6013
|
800
|
2.5 | 5.5 |
1,2/1,8/3,3/Adj (0,6'ya kadar)
|
1.6 | 30 | <1 |
Aktif Yüksek
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA, Yüksek Verimlilik, Alçak Gerilim, Senkron Buck
|
| Buck'ı senkronize et |
SGM6014
|
2000 | 2.5 | 5.5 |
1,2/1,8/3,3/Adj (1,2'ye kadar)
|
1.4 | 55 | <2 |
Aktif Yüksek
|
95 |
TDFN-3×3-10L
|
2A, Yüksek Verimli, Alçak Gerilim, Senkron Buck
|
| Buck'ı senkronize et |
SGM6016
|
1200 | 2.7 | 5.5 |
Ayarlama (0,8'e kadar)
|
1.6 | 30 |
<1
|
Aktif Yüksek
|
95 |
TDFN-3×3-10L
|
1.2A, Yüksek Verimli, Alçak Gerilim, Senkron Buck
|
| Buck'ı senkronize et |
SGM6019
|
1200 | 2.7 | 5.5 |
Ayarlama (0,8'e kadar)
|
1.6 | 30 |
<1
|
Aktif Yüksek
|
95 |
TDFN-2×3-8L
|
1.2A, Yüksek Verimli, Alçak Gerilim, Senkron Buck
|
| Buck'ı senkronize et |
SGM6027
|
600 | 2.5 | 5.5 |
Ayar (0,7 ~ 3,3)
|
1.2 | 0,58 |
<1
|
Aktif Yüksek
|
92 |
WLCSP-0.8×1.6-8B
|
Ultra Düşük Sessiz Akım, Senkron Buck
|
| Buck'ı senkronize et |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Ayar (0,7 ~ 3,3)
|
1.2 | 0,58 |
<1
|
Aktif Yüksek
|
92 |
WLCSP-0.8×1.6-8B
|
Ultra Düşük Sessiz Akım, Senkron Buck
|
| Buck'ı senkronize et |
SGM6029
|
1000 | 2 | 5.5 |
0,4 ~ 0,775/0,8 ~ 1,55/1,8 ~ 3,3
|
4.0/1.5
|
2.3
|
<0,25
|
Aktif Yüksek
|
96 |
WLCSP-0.74×1.09-6B
|
Ultra Düşük Sessiz Akım, Senkron Buck |
| Buck'ı senkronize et |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/Ayar (1.0 ~ 3.3)
|
1.4 | 0,45 |
Aktif Yüksek
|
90 |
UTDFN-1.5×2-6L
|
1.4MHz, 600mA Senkron Buck
|
|
| Buck'ı senkronize et |
SGM6040
|
750 | 1.8 | 5.5 |
Ayar (0,8 ~ 3,4)
|
1.5 |
0,06
|
0,3
|
Aktif Yüksek
|
80 |
TDFN-2×1.5-8L,WLCSP-0.89×1.19-6B
|
1,8V ila 5,5V, 750mA, 60nA Sakin Akım Senkron Buck Dönüştürücü
|
|
Senkronize Olmayan Buck
|
SGM6060
|
2000 | 3.8 | 55 |
Ayar
|
0,2 ila 2
|
126 |
<18
|
Aktif Yüksek
|
95 |
TDFN-3×3-10L,SOIC-8 (Görünür Ped)
|
55V Giriş, 2A Senkron Olmayan Buck
|
|
Senkronize Olmayan Buck
|
SGM6061
|
1500 | 3.8 | 55 |
Ayar (0,8 ~ 24)
|
2 |
131
|
18 |
Aktif Yüksek
|
95 |
TDFN-3×3-10L
|
1.5A, 2MHz, 55V, Buck Dönüştürücü
|
|
Buck'ı senkronize et
|
SGM61006
|
600 | 1.8 | 5.5 |
Ayar (0,5 ~ VİÇİNDE)
|
3.5 | 26 |
<3
|
Aktif Yüksek
|
90 |
WLCSP-0.9×1.3-6B-A
|
600mA, 1,8V ila 5,5V Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 dahili olarak sabit
|
5.8 |
22
|
<0,5
|
Aktif Yüksek
|
92 |
WLCSP-0.86×1.16-6B
|
5.8MHz, 600mA Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61012
|
1200 | 2.3 | 5.5 |
Ayar (0,5 ~ 4)
|
2 | 25 |
<1
|
Aktif Yüksek
|
95 |
TDFN-2×2-8AL
|
AHP-COT Modlu 1,2A Yüksek Verimli Buck
|
|
Buck'ı senkronize et
|
SGM61013
|
1000 | 2.3 | 5.5 |
1,2/1,8/3,3
|
10, 6,5/8
|
20 |
<1
|
Aktif Yüksek
|
95 |
WLCSP-0.9×1.2-6B
|
10MHz 1A Mikro Yük Noktası Buck
|
|
Buck'ı senkronize et
|
SGM61020
|
2000 | 2.5 | 5.5 |
Ayar (0,6 ~ VİÇİNDE)
|
1.5 |
42
|
<1
|
Aktif Yüksek
|
95 |
SOT-23-5, SOT-563-6
|
2A, Yüksek Verimli, Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Ayar (0,6 ~ VİÇİNDE)
|
1.5 | 44 |
<0,5
|
Aktif Yüksek
|
95 |
SOT-23-5, SOT-23-6
|
2A, Yüksek Verimli, Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Ayar (0,6 ~ VİÇİNDE)
|
1.5 | 44 |
<0,5
|
Aktif Yüksek
|
95 |
SOT-23-5, SOT-23-6
|
2A, Yüksek Verimli, Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61022
|
2000 | 2.3 | 5.5 |
Ayar (0,5 ~ 4)
|
2 | 25 |
<1
|
Aktif Yüksek
|
95 |
TDFN-2×2-8AL
|
AHP-COT Modlu 2A Yüksek Verimli Buck
|
|
Buck'ı senkronize et
|
SGM61024
|
2000 | 2.4 | 5.5 |
Ayar (0,6 ~ 4)
|
2.2
|
5.7/400
|
<1,8
|
Aktif Yüksek
|
95 |
UTDFN-1.5×1.5-6L
|
2,4V ila 5,5V, 2A, Yüksek Verimli, Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61030
|
3000 | 2.5 | 5.5 | Ayar (0,6 ~ VİÇİNDE) |
2,5/2
|
42/410
|
<0,3 |
Aktif Yüksek
|
95 |
TDFN-2×2-7L
|
Yüksek Verimlilik, 3A, Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61031
|
3000 | 2.7 | 5.5 |
Ayar
|
2 |
24
|
<1 |
Aktif Yüksek
|
95 |
TDFN-2×2-8AL
|
3A, Yüksek Verimli, Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61032
|
3000 | 2.5 | 5.5 |
Ayar (0,6 ~ VİÇİNDE)
|
1.5 | 45 | <1 |
Aktif Yüksek
|
95 |
SOT-563-6
|
Alçak Gerilim, 3A Yüksek Verimli Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61034
|
3000 | 2.4 | 5.5 |
Ayar (0,6 ~ 4)
|
2.2 |
5.7/400
|
<1,8
|
Aktif Yüksek
|
95 |
UTDFN-1.5×1.5-6L
|
2,4V ila 5,5V, 3A, Yüksek Verimli, Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61040
|
4000 | 2.5 | 5.5 |
Ayar (0,6 ~ VİÇİNDE)
|
2,5/2
|
42/420
|
<1,5
|
Aktif Yüksek
|
95 |
TDFN-2×2-7L
|
4A, Yüksek Verimli, Senkron Buck
|
|
Buck'ı senkronize et
|
SGM61044
|
4000 | 2.4 | 5.5 |
Ayar (0,6 ~ 4)
|
2.2 |
5.7/400
|
<1,8
|
Aktif Yüksek
|
95 |
UTDFN-1.5×1.5-6L
|
2,4V ila 5,5V, 4A, Yüksek Verimli, Senkron Buck
|
Entegre devreler (IC'ler), küçük boyut, düşük güç tüketimi, güçlü performans ve yüksek güvenilirlik sunarak modern elektroniğin temelini oluşturur. Tüketici elektroniği, endüstriyel uygulamalar, iletişim, otomotiv elektroniği, tıbbi ekipman ve havacılık/savunma sistemlerinde yaygın olarak kullanılmaktadırlar.
Uchi Electronics, endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgi işlem, tüketici elektroniği ve tıbbi ekipman uygulamaları için yüksek performanslı analog ve karışık sinyal işleme çözümleri sunmaktadır.
Bu çözüm, entegre devrelerin akıllı telefonlarda ve tabletlerde uygulanmasını göstermektedir. Doğru ürünü seçme konusunda yardım için lütfen teknik destek ekibimizle iletişime geçin.
