Mantık Entegreleri 1-Bit Çift Yönlü Gerilim Seviyesi Çevirici Otomatik Yön Algılama İle
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM4554 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| Besleme Gerilimi VCCA, VCCBAralığı: | -0,3V ila 6V | Giriş Gerilim Aralığı, VI(1): | -0,3V ila 6V |
|---|---|---|---|
| Giriş Kelepçe Akımı, IIK (VI < 0): | -50mA | Çıkış Kelepçe Akımı, IOK (VO < 0): | -50mA |
| Sürekli Çıkış Akımı, IO: | ±50mA | BİRLEŞME SICAKLIĞI: | +150°C |
| Depolama Sıcaklığı Aralığı: | -65℃ ila +150℃ | Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C |
| HBM: | 4000V | mm: | 400V |
| Vurgulamak: | 1-bit çift yönlü gerilim seviyesi çevirici,otomatik yön algılamalı mantık entegresi,yüksek güçlü MOSFET gerilim çevirici |
||
Ürün Açıklaması
Otomatik Yön Algılama ile 1 Bit İki Yönlü Voltaj-Seviye Çeviricisi
SGM4554, iki bağımsız yapılandırılabilir güç kaynağı hattına sahip, 1 bitlik, tersine çevrilmeyen, iki yönlü bir voltaj seviyesi çeviricisidir.A ve B portstrack sırasıyla VCCA kaynağı ve VCCB kaynağıA bağlantısı için 1.2V'den 5.0V'ye ve B bağlantısı için 1.65V'den 5.5V'ye kadar olan güç artışı aralığı. 2.5V, 3.3V ve 5V).SGM4554, çıkış durumlarını kontrol eden çıkış etkinleştirme (OE) fonksiyonuna sahiptir.OEs bir çekme direnci aracılığıyla GND'ye bağlanmalıdır.SGM4554, yeşil UTDFN-1.45×1-6Land ve SC70-6 paketlerinde mevcuttur.-40°C ile +85°C arasında bir ortam sıcaklık aralığında çalışır..
Temel Özellikler
● Güç kaynağı gerilim aralığı (VCCA ≤ VCCB)
A port: 1.2V'den 5.0V'ye
B port: 1.65V'den 5.5V'ye
● VCCA veya VCCB İzolasyonunu Destekle
VCCA veya VCCB düşük olduğunda, cihaz güç kısıtlama moduna girer.
● VCCA'ya atıfta bulunan OE Giriş Döngüsü
● Kısmi güç kesimi fonksiyonunu destekler
● İt-Çek çıkışını destekle
● Düşük enerji tüketimi
● -40°C'den +85°C'ye kadar çalışma sıcaklık aralığı

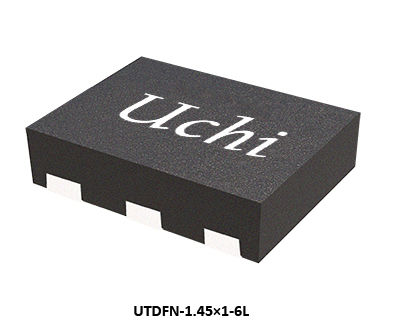

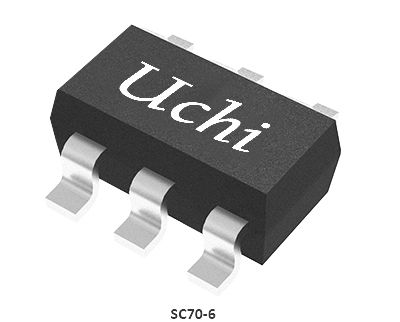

● Yeşil UTDFN-1.45×1-6L ve SC70-6 Paketlerinde mevcuttur
Başvurular
Evrensel Eşzamanlı Alıcı/İletici
Genel amaçlı I/O (GPIO)
Genel amaçlı I/O (GPIO)
Tipik Uygulama
Pin Yapılandırmaları
PinAçıklama
Ürün Seçimi Rehberi
|
Çevirmenler
her
Paket
|
Bölüm Numarası |
Veriler
Rate
(Mbps)
|
Vcc
(V)
|
VL
Aralık
(V)
|
VCCA
Aralık
(V)
|
VCCB
Aralık
(V)
|
İki yönlü
|
VCC
Kapatma
I/O devleti
|
ICC'yi kapatmak
En fazla.
(μA)
|
Mantık
Çıkış
|
Paket
|
Özellikleri |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.2~5.0 | 1.65~5.5 | - Evet. | Hi-Z. | 10 | İt-Çek |
SC70-6,UTDFN-1.45×1-6L
|
GPIO Seviye Değiştiricisi
|
||
| 1 | SGM4555 | 2.7~5.5 | 1.4~5.5 | - Evet. | Düşük |
TQFN-2×2-12L,TQFN-3×3-16L
|
Kart Arayüzü
|
|||||
| 2 | SGM4556 | 100 | 1.2~5.0 | 1.65~5.5 | - Evet. | Hi-Z. | 10 | İt-Çek |
SOT-23-8,XTDFN-1.4×1-8L
|
GPIO Seviye Değiştiricisi
|
||
| 2 | SGM4558 | 2.7~5.5 | 1.4~5.5 | - Evet. | Düşük | 2 |
XTDFN-1.35×1-8L
|
SIM/Akıllı Kart Arayüzü
|
||||
| 1 | SGM4560 | 3.3~5.5 | 1.6~5.5 | - Evet. | Düşük | 8 |
TSSOP-14
|
CA Kart Arayüzü
|
||||
| 1 | SGM4561 | 5.0~5.5 | 1.6~5.5 | - Evet. | Düşük |
MSOP-10
|
HDMI Arayüzü
|
|||||
| 4 | SGM4563 | 100 | 1.2~5.5 | 1.65~5.5 | - Hayır. | Hi-Z. | 5 | İt-Çek |
SOIC-14,UTQFN-1.8×1.8-12L
|
SPI otobüsü veya UART arayüzü
|
||
| 4 | SGM4564 | 100 | 1.2~5.5 | 1.65~5.5 | - Evet. | Hi-Z. | 12/9 | İt-Çek |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12L
|
GPIO Seviye Değiştiricisi
|
||
| 1 | SGM4565 | 1.08~1.98 | 1.62~3.6 | - Evet. | Düşük | Açık boru |
UTQFN-1.8×1.4-10L,WLCSP-1.06×1.06-9B
|
SIM Kart Arayüzü Seviye Çeviricisi
|
||||
| 6 | SGM4566 | 100 | 1.2~5.5 | 1.65~5.5 | - Evet. | Hi-Z. | 12/9 | İt-Çek |
TSSOP-16,TQFN-2.6×1.8-16L
|
GPIO Seviye Değiştiricisi
|
||
| 8 | SGM4568 | 100 | 1.2~5.5 | 1.65~5.5 | - Evet. | Hi-Z. | 12/9 | İt-Çek |
TSSOP-20,TQFN-3×3-20L
|
GPIO Seviye Değiştiricisi
|
||
| 4 | SGM4570Q | 24/2 | 1.65~3.6 | 2.3~5.5 | - Evet. | Hi-Z. | Açık akıntı/Tükle-Çek |
TSSOP-14
|
Otomobil, Açık İndirimli, Çift Tedarikli Çevirme Alıcı
|
|||
| 4 | SGM4573 | 24/2 | 1.65~3.6 | 2.3~5.5 | - Evet. | Hi-Z. | Açık akıntı/Tükle-Çek |
TSSOP-14,TQFN-3.5×3.5-14AL
|
Açık akıntılı, çift kaynaklı çevirme alıcısı
|
|||
| 4 | SGM4574 | 24/2 | 1.65~5.5 | 2.3~5.5 | - Evet. | Hi-Z. | Açık akıntı/Tükle-Çek |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12,TQFN-3.5×3.5-14AL
|
GPIO Seviye Değiştiricisi
|
|||
| 6 | SGM4576 | 24/2 | 1.65~5.5 | 2.3~5.5 | - Evet. | Hi-Z. | Açık akıntı/Tükle-Çek |
TQFN-2.6×1.8-16L
|
GPIO Seviye Değiştiricisi
|
|||
| 8 | SGM4578 | 24/2 | 1.65~5.5 | 2.3~5.5 | - Evet. | Hi-Z. | Açık akıntı/Tükle-Çek |
TSSOP-20,TQFN-3×3-20L
|
GPIO Seviye Değiştiricisi
|
|||
| 15 | SGM4590 | 2.5~5.5 | - Hayır. |
TQFN-4×4-32L
|
GOA Panel 15-Kanal Seviye Değiştiricisi
|
|||||||
| 4 | SGM4T245 | 1.2~5.0 | 1.2~5.0 | - Evet. | Hi-Z. | İt-Çek |
TSSOP-16,TQFN-2.6×1.8-16L
|
4-Bit Çift Güçlü Çevirme Alıcı
|
||||
| 8 | SGM8T245 | 1.2~5.0 | 1.2~5.0 | - Evet. | Hi-Z. | İt-Çek |
TSSOP-24,TQFN-5.5×3.5-24L
|
8-Bit Çift Güçlü Çevirme Alıcı
|
||||
| 8 | SGM8T245S | 1.2~5.5 | 1.2~5.5 | - Evet. | Hi-Z. | İt-Çek |
TSSOP-24,TQFN-5.5×3.5-24L
|
8 bitlik çift güçlü otobüs alıcısı
|
Entegre devreler (IC'ler), küçük boyutlar, düşük güç tüketimi, güçlü performans ve yüksek güvenilirlik sunan modern elektroniklerin temeli olarak hizmet verir.Tüketici elektroniklerinde yaygın olarak kullanılmaktadırlar., endüstriyel uygulamalar, iletişim, otomotiv elektroniği, tıbbi ekipman ve havacılık/savunma sistemleri.
Uchi Electronics endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgisayar,Tüketici elektroniği ve tıbbi ekipman uygulamaları.
Bu çözüm, dijital çıkış modülünün entegre devre uygulamasını göstermektedir. Doğru ürünü seçmek için yardım için lütfen teknik destek ekibimizle iletişime geçin.
