12-Giriş, 9-Giriş Video Değiştirme Matrisi, Çıktı Sürücüleri, Giriş Klemesi ve Önyargı Döngüsü ile Entegre Döngü IC
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM6501 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| Besleme Gerilimi Aralığı (DC): | -0,3V ila 6V | Analog ve Dijital Giriş/Çıkış Gerilim Aralığı: | -0,3V'den VCC'ye + 0,3V |
|---|---|---|---|
| Kanal Başına Çıkış Akımı: | 40mA (Maks.) | BİRLEŞME SICAKLIĞI: | +150°C |
| Depolama Sıcaklığı Aralığı: | -65℃ ila +150℃ | Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C |
| HBM (SSOP-28): | 8000V | HBM (TSSOP-28): | 7000V |
| CDM: | 2000V | mm: | 400V |
| Vurgulamak: | 12 girişli video anahtarı matris IC,Sürücüleri olan 9 çıkışlı video anahtarı,önyargılı devre ile entegre devre |
||
Ürün Açıklaması
12-Giriş, 9-Giriş Video Değiştirme Matrisi, Çıktı Sürücüleri, Giriş Klemesi ve Önyargı Döngüsü ile Entegre Döngü IC
SGM6501, 12 giriş kanalı ve 9 çıkış kanalı olan bir video anahtarı matrisidir.Mimarlık, 12 girişten herhangi birinin 9 çıkıştan herhangi birine yönlendirilmesini sağlar.ve bir giriş bir çıkış veya bir giriş daha fazla çıkış geçiş destekler. Yönlendirme haritası I2C uyumlu seri arayüzü ile yapılandırılmıştır. SGM6501 giriş sıkıştırma fonksiyonuna ve önyargı devresine sahiptir, giriş sıkıştırma veya önyargı modu I2C arayüzü üzerinden seçilebilir.Entegre klem her girişte desteklenir.. İşlev, video çıkışı synclevel'ini yaklaşık 600mV'ye ayarlamaktır. Senkronizasyon sinyali (Chroma,Pb, Pr) yoksa, giriş giriş voltaj aralığının merkezi olan yaklaşık 1.3V tarafından yanlıştır.SGM6501 yeşil SSOP-28 ve TSSOP-28 paketlerinde mevcuttur.-40°C'den +85°C'ye kadar bir ortam sıcaklık aralığında çalışır.
Temel Özellikler
● Tek kaynaklı gerilim aralığı: 3.1V ila 5.5V
● 12 × 9 Çapraz Nokta Anahtar Matrisi
● Standart Açıklama (SD), ProgressiveScan (PS) ve Yüksek Açıklama (HD) Video Destekler
● -3dB bant genişliği: 84MHz
● Düşük Crosstalk: -74dB 1MHz'de
● Programlanabilir Artış Seçenekleri:6dB, 7dB, 8dB veya 9dB
● Giriş Tarafsızlığı Devre ve Giriş Klem Fonksiyonu
● I2C Seriel Arayüzünü Destekler
● Çift yüklü 75Ω çıkış sürücüleri
● AC veya DC bağlantılı girişler ve çıkışlar

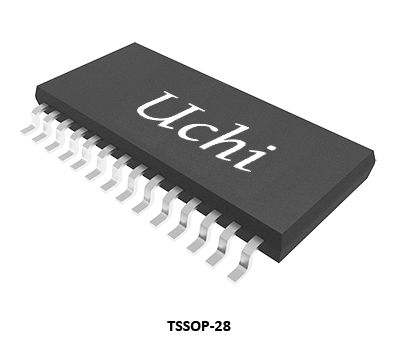

● Yeşil SSOP-28 ve TSSOP-28 Paketlerinde mevcuttur
Başvurular
Güvenlik ve İzleme
TV ve HDTV
Otomotiv Eğlence Sistemi
Medya Merkezleri
Video Yönlendirme
Kablo ve uydu set-top kutuları
TV ve HDTV
Otomotiv Eğlence Sistemi
Medya Merkezleri
Video Yönlendirme
Kablo ve uydu set-top kutuları
Pin Yapılandırmaları ve Pin Açıklaması
Ürün Seçimi Rehberi
| Bölüm Numarası | Türü |
Vcc
(V)
|
Bant genişliği
@-3dB
(MHz)
|
Kontrol
Arayüz
|
RON
(Ω)
|
RON
Düzlük
(Ω)
|
CON
(pF)
|
COFF
CS/CD
(pF)
|
Karşılıklı ses
Tip
(dB)
|
Şarj Enjeksiyonu
Tip
(pC)
|
Paket
|
Özellikleri |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12x9 | 3.1~5.5 | 84 |
Ben...2C |
- 74 |
SSOP-28, TSSOP-28
|
12x9, tamponlanmış
|
|||||
| SGM6502 | 8×6 | 3.1~5.5 | 88 |
Ben...2C |
- 77 |
TSSOP-24
|
8x6, tamponlanmış
|
|||||
| SGM6503 | 1.8~5.5 | 400 |
İ/Ç |
3.5/0.45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
SIM I/F Swap
|
|||
| SGM6504 | (2:2) × 4 | 1.8~5.5 | 400 | İ/Ç | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, Pasif Değişim
|
|
| SGM6505 | (1:2) × 6 | 2 ~ 5 | 450 | İ/Ç | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |

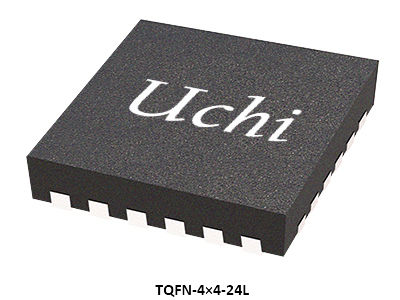

TSSOP-24,TQFN-4×4-24L
|
Altı Kanal 1:2 Multiplexer
|
| SGM6510 | 16x4 | 2.7~5.5 | 120 | Ben...2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16x4, pasif
|
|
| SGM6511 | 16x8 | 2.7~5.5 | 120 | Ben...2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16x8, pasif
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | İ/Ç | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
1:16, Multiplexer
|
| SGM6513 | (1:8) × 2 | 3.3~13.2 | 135 | İ/Ç | 24 | 12 | 50 | 8/36 | - 70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
Dual 1:8, Multiplexer
|
| SGM6514 | 16x8 | 2.7~5.5 | 250 | Ben...2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
Yüksek Hız, 16x8, Pasif, I2C Arayüzü
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | İ/Ç | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TSSOP-16
|
1:8, Multiplexer
|
| SGM6516 | 16x8 | 4.5~13.2 | 45 | İ/Ç | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16x8, pasif
|
||
| SGM65231 | SPST×8 | 2.3~3.6 | 500 | İ/Ç | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
8 bit SPST, Düşük Voltajlı, Yüksek Bant Genişliği Otobüs Değiştiricisi
|
|||
| SGM65232 | (1:2) × 32 | 3.3~5 | 100 | İ/Ç | 11 | 26 | 13 | -60 |
LQFP-14×14-100L
|
Yüksek Hızlı, 32-Bit 2:1 Otobüs Multipleksörü
|
||
| SGM6533 | (1:3) × 3 | 2.5~5.5 | 350 | İ/Ç | 7 | -60 |
TQFN-3×3-20L,TSSOP-20
|
Yüksek Hızlı, 3-1:3 Multiplexer
|
||||
| SGM7220 | C tipi | 2.7~5 | I / O,Ben...2C |
UTQFN-1.6×1.6-12L
|
USB Tip-C Yapılandırması, Kanal Mantığı ve Port Kontrolü
|
|||||||
| SGM7232 | (1:3) × 2 | 2.7~4.3 | 380/400 | İ/Ç | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
Yüksek Hız, 2-1:3 Multiplexer
|
||
| SGM7300A/B | 2:1 | 3.0~3.6 | 9000/12000 | İ/Ç | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V, Differential 2-Channel, 2:1 Multiplexer/Demultiplexer anahtarları
|

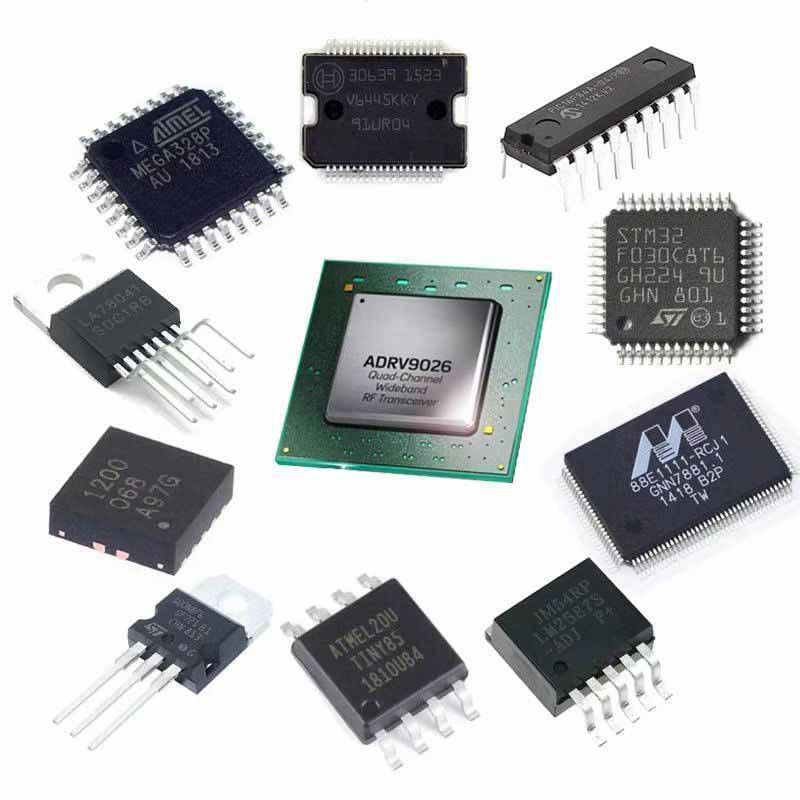

Entegre devreler (IC'ler), küçük boyutlar, düşük güç tüketimi, güçlü performans ve yüksek güvenilirlik sunan modern elektroniklerin temeli olarak hizmet verir.Tüketici elektroniklerinde yaygın olarak kullanılmaktadırlar., endüstriyel uygulamalar, iletişim, otomotiv elektroniği, tıbbi ekipman ve havacılık/savunma sistemleri.
Uchi Electronics endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgisayar,Tüketici elektroniği ve tıbbi ekipman uygulamaları.
Bu çözüm, sunucu sistemlerinde entegre devrelerin uygulanmasını gösterir. Doğru ürünü seçmek için yardım için lütfen teknik destek ekibimizle iletişime geçin.
