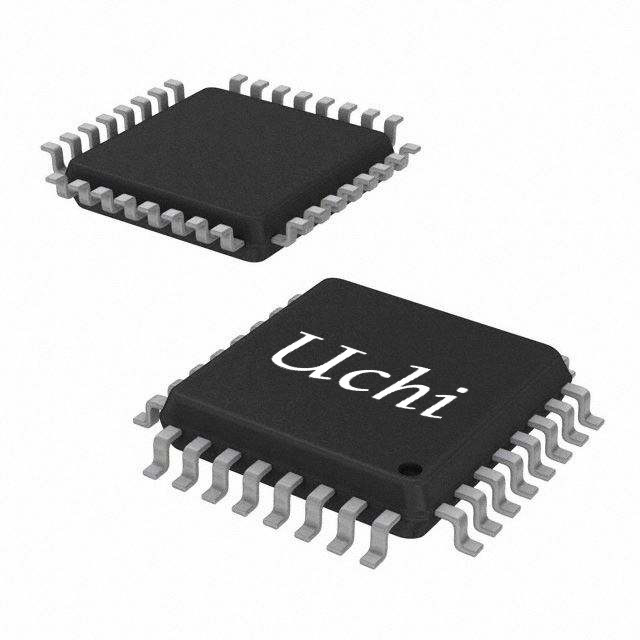

Kapsülsüz 2Vrms - 3Vrms Hat Sürücüsü, Ayarlanabilir Kazançlı Entegre Devre (IC)
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM8902 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| Besleme voltajı: | -0,3V ila 6V | Giriş voltajı: | VSS - 0,3V - VDD + 0,3V |
|---|---|---|---|
| Minimum Yük Empedansı (RL): | 600Ω | TR'den GND'ye: | -0,3V'den VDD'ye + 0,3V |
| BİRLEŞME SICAKLIĞI: | +150°C | Depolama Sıcaklığı Aralığı: | -65℃ ila +150℃ |
| Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C | HBM: | 4000V |
| CDM: | 1000V | mm: | 300V |
| Vurgulamak: | 2Vrms - 3Vrms hat sürücüsü IC,ayarlanabilir kazançlı entegre devre,yüksek güçlü MOSFET hat sürücüsü |
||
Ürün Açıklaması
Düzenlenebilir kazançlı entegre devre IC ile 2Vrms'den 3Vrms'e kadar kapansız hat sürücüsü
SGM8902, 2Vrms'ten 3Vrms'e kadar pop / tıklama serbest stereo hattı sürücüsüdür.Kapansız tasarım, daha az bileşen sayısına ve düşük maliyete sahip çıkış DC-sınıyan kondansatörleri ortadan kaldırabilir..SGM8902 diferansiyel girişlere sahiptir ve 2Vrms'i 3.3V güç kaynağı voltajı ile 2.5kΩ bir yükle çalıştırma yeteneğine sahiptir.Gelişim, SOC ve DAC dönüştürücülerini tamamlamak için ikinci sıra düşük geçişli bir filtrenin uygulanmasını da sağlayan harici kazanç ayarlama dirençleri aracılığıyla ±1V/V'den ±10V/V'ye ayarlanabilir..SGM8902 bir güç kaynağı gerektirmez.Entegre bir şarj pompası, temiz, pop / tıklama serbest zemin ofsetini sağlayan 2Vrms çıkış negatif güç rayı üretir.SGM8902 yeşil TSSOP-14 paketiyle mevcuttur.-40°C'den +85°C'ye kadar bir ortam sıcaklık aralığında çalışır.
Temel Özellikler
● Güçlendirme Voltaj aralığı: 3V ila 5.5V
● Çıkış Voltajı 2.5kΩ Yük
3.3V'lik güçte 2Vrms
5V güçte 3Vrms
● Kapansız yapı
Pop/Click-Free
Çıkış DC-Bloklama Kondansatörlerini ortadan kaldırır
Düz frekanslı tepki sağlar
● Farklı Girişler
● Düşük Gürültü ve THD
SNR = 114dB (TYP)
¢ VN = 5.5μVrms (TYP)
THD + N = 0.001% (f = 1kHz)
● -40°C'den +85°C'ye kadar çalışma sıcaklık aralığı

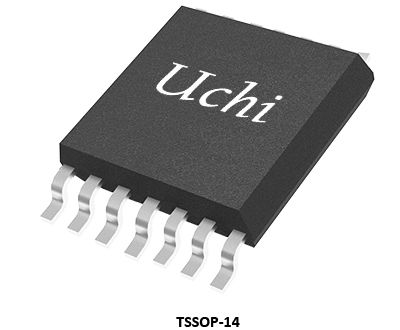

● Yeşil TSSOP-14 Paketinde mevcuttur
Başvurular
LCD TV
Set-Top Kutusu
Ev Tiyatrosu
Blu-Ray DVD oynatıcıları
Set-Top Kutusu
Ev Tiyatrosu
Blu-Ray DVD oynatıcıları
Tipik Çalışma Döngüsü
Pin Yapılandırmaları
Pin Yapılandırmaları
Ürün Seçimi Rehberi
| Bölüm Numarası | Çıkış Voltajı
RL = 2,5kΩ
THD = 1%, VCC = 5.0V
|
Çıkış Voltajı
RL = 2,5kΩ
THD = 1%, VCC = 3.3V
|
Stereo
ya da
Mono
|
Vcc
(V)
|
Farklı
Giriş
|
Kapatma
Mantık
|
Kapatma
Mevcut
(μA)
|
Tıklama-Pop
Baskı
|
Paket
|
Özellikleri |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | - Evet. |
Aktif Düşük
|
130 | - Evet. |
TSSOP-14
|
600OhSes hattı sürücüsü
|
| SGM8903 | 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | - Evet. | Aktif Düşük | 130 | - Evet. |
TSSOP-14
|
600OhUVP fonksiyonu olan ses hattı sürücüsü
|
| SGM8904 | 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | - Hayır. | Aktif Düşük | 130 | - Evet. |
MSOP-10
|
600OhUVP fonksiyonu olan ses hattı sürücüsü
|
| SGM8905 | 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | - Hayır. | Aktif Düşük | 130 | - Evet. |
MSOP-10 (Çaplanmış Yatak)
|
600OhUVP fonksiyonu olan ses hattı sürücüsü |
| SGM8909 | 3.05Vms† | 2.05Vms† | Stereo | 3.0~5.5 | - Hayır. | Aktif Düşük | 3400 | - Evet. | TSSOP-14 |
Güç Açma/Kapatma Zamanlama Kontrolü ile Ses Hatı Sürücü
|
| SGM89000 | 2.05Vms | Stereo | 3.0~5.5 | - Evet. | Aktif Düşük | 130 | - Evet. | TSSOP-14 | 600OhUVP fonksiyonu olan ses hattı sürücüsü | |
| SGM89111 | 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | - Evet. | Aktif Düşük | - Evet. | TSSOP-20 |
Video Sürücüsü ile Ses Hatı Sürücüsü
|
|
| SGM89112 | 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | - Hayır. | Aktif Düşük | - Evet. | TSSOP-16 | Video Sürücüsü ile Ses Hatı Sürücüsü |
Not: † RL= 600Ω
Entegre devreler (IC'ler), küçük boyutlar, düşük güç tüketimi, güçlü performans ve yüksek güvenilirlik sunan modern elektroniklerin temeli olarak hizmet verir.Tüketici elektroniklerinde yaygın olarak kullanılmaktadırlar., endüstriyel uygulamalar, iletişim, otomotiv elektroniği, tıbbi ekipman ve havacılık/savunma sistemleri.
Uchi Electronics endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgisayar,Tüketici elektroniği ve tıbbi ekipman uygulamaları.
Bu çözüm, dizüstü ve masaüstü bilgisayarlarda entegre devrelerin uygulanmasını göstermektedir. Doğru ürünü seçmek için yardım için lütfen teknik destek ekibimizle iletişime geçin.
