Kesinlikle Programlanabilir Referans Entegre Döngü IC
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM431 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||

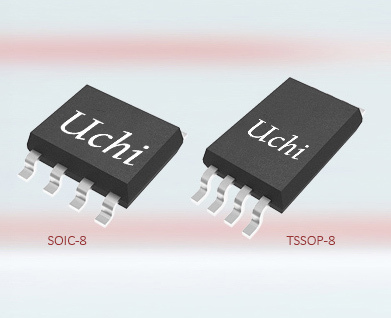

| Katot Gerilimi (1), VKA: | 40V | SOIC-8, θJA: | 126°C/W |
|---|---|---|---|
| SOT-23, θJA: | 245°C/W | SOT-23-5, θJA: | 210°C/W |

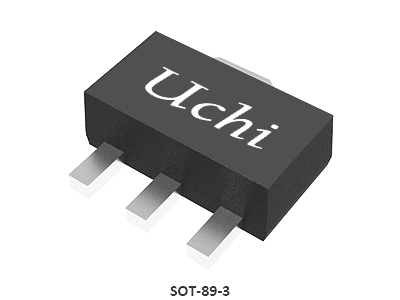

| SOT-89-3, θJA: | 71°C/W | SC70-6, θJA: | 210°C/W |
| BİRLEŞME SICAKLIĞI: | +150°C | Depolama Sıcaklığı Aralığı: | -65℃ ila +150℃ |
| Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C | HBM: | 4000V |
| CDM: | 1000V | ||
Ürün Açıklaması
Hassas Programlanabilir Referans Entegre Devre IC
SGM431x, birçok uygulamada kullanılabilen hassas programlanabilir bir şönt gerilim referansıdır. Tüm kapasitif yükler altında sabit kalabilen, üç terminalli, ayarlanabilir çıkışlı bir cihazdır. Çıkış voltajını VREF ile 36V arasında herhangi bir değere ayarlamak için uygulamada iki harici direnç gerektirir. Tüm versiyonların maksimum çalışma akımı 100mA'dır. SGM431x, geniş bir çalışma sıcaklığı aralığında stabil çıkış voltajı sağlamak için düşük dinamik empedans, düşük gürültü ve düşük sıcaklık katsayısına sahiptir ve akımlar. Bu yüksek performanslar, onu hassas ses bileşenleri ve geri dönüş anahtarlamalı güç kaynakları gibi birden fazla uygulama için çok uygun hale getirir. SGM431, Yeşil SOIC-8, SOT-23, SOT-89-3, SOT-23-5 ve SC70-6 paketlerinde mevcuttur. SGM431B, Yeşil SOIC-8, SOT-23,SOT-89-3 ve SOT-23-5 paketlerinde mevcuttur
Temel Özellikler
● Ayarlanabilir Çıkış Gerilimi: VREF - 36V
● Alıcı Akım Yeteneği: 1mA - 100mA
● +25°C'de Referans Gerilim Toleransı:
SGM431: %1 (Standart Sınıf)
SGM431B: %0,5 (B Sınıfı)
● Çıkış Empedansı: 0,1Ω (TİP)
● Sıcaklık Kayması: 5mV (TİP)
● Kapasitif Yük Altında Yüksek Kararlılık
● Düşük Çıkış Gürültüsü
● -40°C ile +125°C arası Çalışma Sıcaklığı Aralığı
● SGM431, Yeşil SOIC-8, SOT-23,SOT-89-3, SOT-23-5 ve SC70-6 Paketlerinde mevcuttur
● SGM431B, Yeşil SOIC-8, SOT-23,SOT-89-3 ve SOT-23-5 Paketlerinde mevcuttur
Uygulamalar
Taşınabilir, Pille Çalışan Ekipmanlar
Gerilim İzleme
Geri Dönüş Anahtarlamalı Güç Kaynakları
Enstrümantasyon
Ürün Testi
Hassas Ses Bileşenleri
Gerilim İzleme
Geri Dönüş Anahtarlamalı Güç Kaynakları
Enstrümantasyon
Ürün Testi
Hassas Ses Bileşenleri
Tipik Uygulama
Pim Yapılandırmaları
Pim Yapılandırmaları
Ürün Seçim Kılavuzu
| Parça Numarası |
Vo
(V)
|
Referans Gerilim
|
Başlangıç Doğruluğu
|
Sesli Reklam
Min (V)
|
VO Ayarı
Maksimum (V)
|
Düzenleme için IZ
Min (μA)
|
Sıcaklık
Katsayı
Maksimum (ppm/°C)
|
İşletim
Sıcaklık
Aralık (°C)
|
IOUT/IKA
Maksimum (mA)
|
Paket
|
Özellikler |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM431 | 2.5 | Ayar | 0,5,1 | 2.5 | 36 | 400 | 60 |
-40 ila +125
|
100 |
SOIC-8,SOT-23,SOT-89-3,SOT-23-5,SC70-6
|
Ayarlanabilir Hassas Şönt Regülatörü
|
| SGM431VB | 1.24 | Ayar | 0,5 | 1.24 | 18 | 65 |
-40 ila +125
|
70 |
SOT-23
|
Ayarlanabilir Hassas Şönt Regülatörü
|
|
| SGM432 | 2.5 | Ayar | 0,5,1 | 2.5 | 36 | 400 | 60 |
-40 ila +125
|
100 |
SOT-89-3,SOT-23,SOT-23-5
|
Ayarlanabilir Hassas Şönt Regülatörü
|
| SGM4025 | 1.25,2.048 |
Sabit
|
0,1 | 230† | 30 |
-40 ila +125
|
10 |
UTQFN-1.5×1.5-8L
|
Dakikada 30 sayfa/°C, 230μA, CMOS Gerilim Referansı
|
||
| SGM4027 | 2.048,2.5 |
Sabit
|
0,1 | 245† | 35 |
-40 ila +125
|
10 |
SOT-23
|
Dakikada 35 sayfa/°C, 245μA, CMOS Gerilim Referansı
|
||
| SGM4029 | 2.5,3.0,4.096 |
Sabit
|
0,1 | 1450† | 10 |
-40 ila +125
|
10 |
SOIC-8
|
Düşük Gürültü, Düşük Kayma, Hassas Gerilim Referansı
|
||
| SGM4040B |
2.5 |
Sabit
|
0,2 | 48 |
20†
|
-40 ila +125
|
15† |
SOT-23
|
Mikro Güç, Hassas Şönt Gerilim Referansı
|
||
| SGM4051C | 1.2, Ayar |
Sabit, Ayarlama
|
0,5 | 1.206 | 10 | 45 | 20† |
-40 ila +125
|
12† |
SC70-5, SOT-23
|
Mikro Güç, Hassas Şönt Gerilim Referansı
|
Not: † Tipik Değerler @ 25°C
Entegre devreler (IC'ler), küçük boyut, düşük güç tüketimi, güçlü performans ve yüksek güvenilirlik sunarak modern elektroniğin temelini oluşturur. Tüketici elektroniği, endüstriyel uygulamalar, iletişim, otomotiv elektroniği, tıbbi ekipman ve havacılık/savunma sistemlerinde yaygın olarak kullanılmaktadırlar.
Uchi Electronics, endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgi işlem, tüketici elektroniği ve tıbbi ekipman uygulamaları için yüksek performanslı analog ve karışık sinyal işleme çözümleri sunmaktadır.
Bu çözüm, baz istasyonu RF güç kaynağı panosundaki entegre devrelerin uygulamasını göstermektedir. Doğru ürünü seçme konusunda yardım için lütfen teknik destek ekibimizle iletişime geçin.
