Yüksek Voltajlı Demiryolu'na Demiryolu Çıktısı İşletim Güçlendirici Entegre Döngü IC
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM8271/8272/8274 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| Besleme voltajı: | 40V | Giriş Ortak Mod Gerilim Aralığı: | (-VS) - 0,1V - (+VS) - 1,5V |
|---|---|---|---|
| Giriş/Çıkış Gerilim Aralığı: | (-VS) - 0,3V ila (+VS) + 0,3V | Diferansiyel Giriş Gerilimi: | 1.5V |
| BİRLEŞME SICAKLIĞI: | +150°C | Depolama Sıcaklığı Aralığı: | -65℃ ila +150℃ |
| Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C | HBM: | 4000V |
| MM (SGM8271/2): | 150V | MM (SGM8274): | 300V |
| Çalışma sıcaklığı aralığı: | -40 ℃ ila +85 ℃ | ||
| Vurgulamak: | Yüksek voltajlı çalışma amplifikatörleri,Hv op amp ic,Yüksek voltajlı raydan ray oper amp |
||
Ürün Açıklaması
Yüksek Gerilim Raydan Raya Çıkışlı Operasyonel Yükselteçler Entegre Devre IC

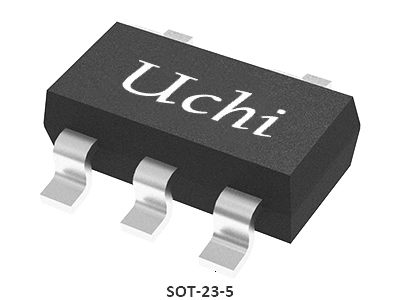

SGM8271 (tekli), SGM8272 (dual) ve SGM8274(dörtlü), 4,5V ila 36V tek beslemeli veya ±2,25V ila ±18V ikili güç kaynakları arasında çalışabilen yüksek voltaj işlemsel yükselteçlerdir. Geniş bir giriş ortak mod voltaj aralığı ve raydan demiryoluna çıkış voltajı salınımı sağlarlar. SGM8271/2/4, yüksek dönüş hızı, düşük ofset, sapma ve öngerilim akımı sağlar. SGM8271, Yeşil SOT-23-5, MSOP-8 ve SOIC-8 paketlerinde mevcuttur. SGM8272, Yeşil SOIC-8 ve MSOP-8 paketlerinde mevcuttur. SGM8274, Yeşil SOIC-14 ve TSSOP-14 paketlerinde mevcuttur. Genişletilmiş -40°C ila +125°C sıcaklık aralığında belirtilirler.
Temel Özellikler
• Raydan Raya Çıkışı
• Geniş Giriş Ortak Mod Gerilim Aralığı
• Düşük Ofset Gerilimi: 3mV (MAKS)
• Düşük Giriş Önyargı Akımı
• Düşük Giriş Ofset Akımı
• Düşük Sakin Akım: 150μA/Amplifikatör
• Çıkış Kısa Devre Koruması• Yüksek Giriş Empedansı
• Yüksek Dönüş Hızı: 7V/μs
• Küçük Ambalaj:SGM8271 Yeşil SOT-23-5, MSOP-8 ve SOIC-8 Paketlerinde MevcutturSGM8272 Yeşil MSOP-8 ve SOIC-8 Paketlerinde MevcutturSGM8274 Yeşil TSSOP-14 ve SOIC-14 Paketlerinde Mevcuttur
Uygulamalar
Yüksek Empedans Sensörü
Hassas Enstrümantasyon
Fotodiyot Amplifikatörü
Faz Kilitli Döngü Filtresi
Üst Düzey, Profesyonel Ses
Tıbbi
ATE
DAC Çıkış Amplifikatörü
Hassas Enstrümantasyon
Fotodiyot Amplifikatörü
Faz Kilitli Döngü Filtresi
Üst Düzey, Profesyonel Ses
Tıbbi
ATE
DAC Çıkış Amplifikatörü

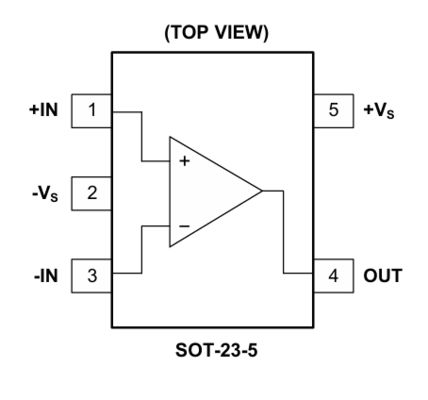

Pim Yapılandırmaları
Ürün Seçim Kılavuzu
| Paket Başına Amplifikatör | Parça Numarası | IQ/Amp Tipi (μA) | Kapat | VCC(V) | GBP Türü (kHz) | Dönüş Hızı Türü (V/ms) | GÜRÜLTÜ 0,1Hz ~ 10Hz (μVPP) | ENOISE Tipi @1kHz (nV/√Hz) | VOS Maks @25°C (mV) | VOS Tipinin TC'si (μV/°C) | IB Tipi (pA) | AVO Tipi (dB) | CMRR Türü (dB) | Raydan Raya Giriş | Raydan Raya Çıkışı | Paket | Özellikler |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | HAYIR | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | HAYIR | Evet |
SOT-23-5,SOIC-8,MSOP-8
|
1,4MHz, 7V/μs, Düşük Güç, Raydan Raya Çıkış
|
|
| 2 | SGM8272 | 150 | HAYIR | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | HAYIR | Evet |
SOIC-8, MSOP-8
|
1,4MHz, 7V/μs, Düşük Güç, Raydan Raya Çıkış
|
|
| 4 | SGM8274 | 150 | HAYIR | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | HAYIR | Evet |
SOIC-14,TSSOP-14
|
1,4MHz, 7V/μs, Düşük Güç, Raydan Raya Çıkış
|
|
| 1 | SGM8521 | 5.5 | HAYIR | 2.1~5.5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Evet | Evet |
SOT-23-5, SOIC-8
|
Düşük Öngerilim Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
|
| 2 | SGM8522 | 5.5 | HAYIR | 2.1~5.5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Evet | Evet |
SOIC-8, MSOP-8
|
Düşük Öngerilim Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
|
| 4 | SGM8524 | 5.5 | HAYIR | 2.1~5.5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Evet | Evet |
SOIC-14,TSSOP-14
|
Düşük Öngerilim Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
|
| 1 | SGM8531 | 18 | HAYIR | 2.1~5.5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Evet | Evet |
SOT-23-5, SOIC-8
|
Düşük Öngerilim Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
|
| 2 | SGM8532 | 18 | HAYIR | 2.1~5.5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Evet | Evet |
SOIC-8, MSOP-8
|
Düşük Öngerilim Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
|
| 4 | SGM8534 | 18 | HAYIR | 2.1~5.5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Evet | Evet |
SOIC-14,TSSOP-14
|
Düşük Öngerilim Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
|
| 1 | SGM8535 | 80 | HAYIR | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | HAYIR | Evet |
SOT-23-5,SC70-5,SOIC-8,MSOP-8
|
1,5MHz, 1,8V, Birlik Kazanımı Kararlı, Raydan Raya Çıkış
|
|
| 2 | SGM8536 | 80 | HAYIR | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | HAYIR | Evet |
SOIC-8, MSOP-8
|
1,5MHz, 1,8V, Birlik Kazanımı Kararlı, Raydan Raya Çıkış
|
|
| 1 | SGM8537 | 80 | Evet | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | HAYIR | Evet |
SOT-23-6,SOIC-8,MSOP-8
|
1,5MHz, 1,8V, Birlik Kazanımı Kararlı, Raydan Raya Çıkış
|
|
| 4 | SGM8538 | 80 | HAYIR | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | HAYIR | Evet |
SOIC-14,TSSOP-14
|
1,5MHz, 1,8V, Birlik Kazanımı Kararlı, Raydan Raya Çıkış
|
|
| 1 | SGM8541 | 46 | HAYIR | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Evet | Evet |
SOT-23-5,SOIC-8,SC70-5
|
Pico Amp Giriş Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
|
| 2 | SGM8542 | 46 | HAYIR | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Evet | Evet |
SOIC-8,MSOP-8,TSSOP-8
|
Pico Amp Giriş Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
|
| 1 | SGM8543 | 48 | Evet | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 76 | Evet | Evet |
SOT-23-6, SOIC-8
|
Pico Amp Giriş Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
|
| 4 | SGM8544 | 46 | HAYIR | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Evet | Evet |
SOIC-14,TSSOP-14
|
Pico Amp Giriş Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
|
| 1 | SGM8545 | 48 | HAYIR | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 76 | Evet | Evet |
SOT-23-5
|
Pico Amp Giriş Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
Entegre devreler (IC'ler), küçük boyut, düşük güç tüketimi, güçlü performans ve yüksek güvenilirlik sunarak modern elektroniğin temelini oluşturur. Tüketici elektroniği, endüstriyel uygulamalar, iletişim, otomotiv elektroniği, tıbbi ekipman ve havacılık/savunma sistemlerinde yaygın olarak kullanılmaktadırlar.
Uchi Electronics, endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgi işlem, tüketici elektroniği ve tıbbi ekipman uygulamaları için yüksek performanslı analog ve karışık sinyal işleme çözümleri sunmaktadır.
Bu çözüm, entegre devrelerin tıbbi alanda (monitörler) uygulanmasını göstermektedir. Doğru ürünü seçme konusunda yardım için lütfen teknik destek ekibimizle iletişime geçin.
