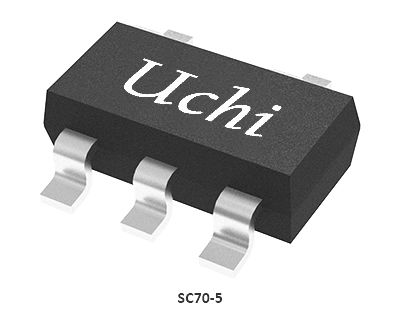

1MHz 60μA Rail-To-Rail I/OCMOS Operasyonel Güçlendiriciler Entegre Döngü IC
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SGM321/358/324 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 pcs |
|
Detay Bilgi |
|||
| Besleme voltajı: | 6V | Analog Girişler (VIN+, VIN-): | (-VS) - 0,3V ila (+VS) + 0,3V |
|---|---|---|---|
| BİRLEŞME SICAKLIĞI: | +150°C | Depolama Sıcaklığı Aralığı: | -65℃ ila +150℃ |
| Kurşun Sıcaklığı (Lehimleme, 10s): | +260°C | HBM: | 4000V |
| mm: | 400V | SC70-5, θJA: | 333°C/W |
| SOT-23-5, θJA: | 190°C/W | SOIC-8, θJA: | 125°C/W |
| MSOP-8, θJA: | 216°C/W | Çalışma sıcaklığı aralığı: | -40 ℃ ila +85 ℃ |
| Vurgulamak: | Yüksek voltajlı 6v amper,Yüksek voltajlı amp 400v,Yüksek voltajlı fonksiyonel amplifikatörler ic |
||
Ürün Açıklaması
1MHz, 60μA, Raydan Raya I/OCMOS İşlemsel Yükselteçler Entegre devre IC
SGM321 (tekli), SGM358 (çiftli) ve SGM324(dörtlü), düşük maliyetli, voltaj geri beslemeli amplifikatörlerdir. Bu cihazlar 2,1V ila 5,5V tek beslemede çalışabilir ve amplifikatör başına yalnızca 60μA hareketsiz akım tüketebilir. Geniş bir giriş ortak mod voltaj aralığı ve raydan raya çıkış voltajı salınımı ile raydan raya giriş sağlarlar. Bu özellik, SGM321/358/324'ü ASIC'yi tamponlamak için uygun kılar. SGM321/358/324, 1MHz'lik kazanç bant genişliği ürünü ve 10pA'lık ultra düşük giriş öngerilim akımı. Piezoelektrik sensörler, entegratörler ve fotodiyot amplifikatörleri için çok uygundurlar. SGM321/358/324, pille çalışan enstrümantasyon, güvenlik izleme, taşınabilir sistemler ve düşük güçte dönüştürücü arayüz devreleri gibi çok çeşitli uygulamalar için tasarlanmıştır. SGM321, Yeşil SOT-23-5 ve SC70-5 paketlerinde mevcuttur. SGM358, GreenSOIC-8, MSOP-8 ve DIP-8 paketlerinde mevcuttur. SGM324, Yeşil TSSOP-14 ve SOIC-14 paketlerinde mevcuttur. Genişletilmiş endüstriyel sıcaklık aralığı (-40°C ile +85°C) arasında belirtilirler.
Temel Özellikler
• Düşük Maliyet
• Giriş Ofset Gerilimi: 5mV (MAKS)
• Ultra Düşük Giriş Önyargı Akımı: 10pA (TYP)
• Birlik Kazanımı Kararlı
• Kazanç Bant Genişliği Ürünü: 1MHz
• Raydan Raya Giriş ve Çıkış
• Besleme Gerilimi Aralığı: 2,1V ila 5,5V
• Giriş Voltaj Aralığı: -0,1V ila 5,6V, VS = 5,5V ile
• Düşük Sakin Akım: 60μA/Amplifikatör (TYP)
• -40°C ila +85°C Çalışma Sıcaklığı Aralığı
• Küçük Ambalaj: SGM321 Yeşil SOT-23-5 ve SC70-5 Paketlerinde Mevcuttur SGM358 Yeşil SOIC-8, MSOP-8 ve DIP-8 Paketlerinde Mevcuttur SGM324 Yeşil SOIC-14 ve TSSOP-14 Paketlerinde Mevcuttur
Uygulamalar
ASIC Giriş veya Çıkış Amplifikatörleri
Piezoelektrik Dönüştürücü Yükselteçler
Pille Çalışan Ekipmanlar
Taşınabilir Ekipman
Sensör Arayüzleri
Tıbbi Aletler
Mobil İletişim
Ses Çıkışları
Duman Dedektörleri
Cep Telefonları
Dizüstü bilgisayarlar
PCMCIA Kartları
Pim Yapılandırmaları
Ürün Seçim Kılavuzu
| Paket Başına Amplifikatör | Parça Numarası | IQ/Amp Tipi (μA) | Kapat | VCC(V) | GBP Türü (kHz) | Dönüş Hızı Türü (V/ms) | GÜRÜLTÜ 0,1Hz ~ 10Hz (μVPP) | ENOISE Tipi @1kHz (nV/√Hz) | VOS Maks @25°C (mV) | VOS Tipinin TC'si (μV/°C) | IB Tipi (pA) | AVO Tipi (dB) | CMRR Türü (dB) | Raydan Raya Giriş | Raydan Raya Çıkışı | Paket | Özellikler |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | HAYIR | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Evet | Evet |
SC70-5,SOT-23-5
|
Genel Amaçlı Düşük Güçlü Amplifikatör
|
|
| 4 | SGM324 | 60 | HAYIR | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Evet | Evet |
SOIC-14,TSSOP-14
|
Genel Amaçlı Düşük Güçlü Amplifikatör
|
|
| 2 | SGM358 | 60 | HAYIR | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Evet | Evet |
SOIC-8,MSOP-8,DIP-8
|
Genel Amaçlı Düşük Güçlü Amplifikatör
|
|
| 1 | SGM8038-1 | 6 | HAYIR | 1.4~5.5 | 0,145 | 130 | 6 | 110 | 0,8 | 3 | 2 | 125 | 94 | Evet | Evet |
SOT-23-5,SC70-5,SOIC-8
|
Yüksek Hassasiyet, Raydan Raya Giriş ve Çıkış
|
| 2 | SGM8038-2 | 6 | HAYIR | 1.4~5.5 | 0,145 | 130 | 6 | 110 | 0,8 | 3 | 2 | 125 | 94 | Evet | Evet |
SOT-23-8,SOIC-8,TDFN-2×2-8L
|
Yüksek Hassasiyet, Raydan Raya Giriş ve Çıkış
|
| 1 | SGM8049-1 | 2.5 | HAYIR | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0,85 | 0,6 | 1 | 118 | 100 | Evet | Evet |
SOT-23-5,SC70-5,TDFN-2×2-6L
|
Pico Amp Giriş Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
| 2 | SGM8049-2 | 2.5 | HAYIR | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0,85 | 0,6 | 1 | 118 | 100 | Evet | Evet |
SOT-23-8, SOIC-8
|
Pico Amp Giriş Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
| 4 | SGM8049-4 | 2.5 | HAYIR | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0,85 | 0,6 | 1 | 118 | 100 | Evet | Evet |
TSSOP-14
|
Pico Amp Giriş Akımı, Mikro Güç, Raydan Raya Giriş ve Çıkış
|
| 1 | SGM8210-1 | 50 | HAYIR | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Evet | Evet |
SOT-23-5,SC70-5
|
Yüksek Gerilim, Mikro Güç, Hassasiyet
|
| 2 | SGM8210-2 | 50 | HAYIR | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Evet | Evet |
SOIC-8,MSOP-8,TDFN-2×3-8L
|
Yüksek Gerilim, Mikro Güç, Hassasiyet
|
| 4 | SGM8210-4 | 50 | HAYIR | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Evet | Evet |
SOIC-14
|
Yüksek Gerilim, Mikro Güç, Hassasiyet
|
| 1 | SGM8240-1 | 2.8 | HAYIR | 2.7~24 | 0,1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Evet | Evet |
SC70-5,SOT-23-5
|
Yüksek Gerilim, Mikro Güç, Hassasiyet
|
| 2 | SGM8240-2 | 2.8 | HAYIR | 2.7~24 | 0,1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Evet | Evet |
TDFN-2×3-8L,SOIC-8,MSOP-8
|
Yüksek Gerilim, Mikro Güç, Hassasiyet
|
| 4 | SGM8240-4 | 2.8 | HAYIR | 2.7~24 | 0,1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Evet | Evet |
SOIC-14
|
Yüksek Gerilim, Mikro Güç, Hassasiyet
|
Entegre devreler (IC'ler), küçük boyut, düşük güç tüketimi, güçlü performans ve yüksek güvenilirlik sunarak modern elektroniğin temelini oluşturur. Tüketici elektroniği, endüstriyel uygulamalar, iletişim, otomotiv elektroniği, tıbbi ekipman ve havacılık/savunma sistemlerinde yaygın olarak kullanılmaktadırlar.
Uchi Electronics, endüstriyel otomasyon, yeni enerji, otomotiv, iletişim, bilgi işlem, tüketici elektroniği ve tıbbi ekipman uygulamaları için yüksek performanslı analog ve karışık sinyal işleme çözümleri sunmaktadır.
Bu çözüm, entegre devrelerin akıllı telefonlarda ve tabletlerde uygulanmasını göstermektedir. Doğru ürünü seçme konusunda yardım için lütfen teknik destek ekibimizle iletişime geçin.
