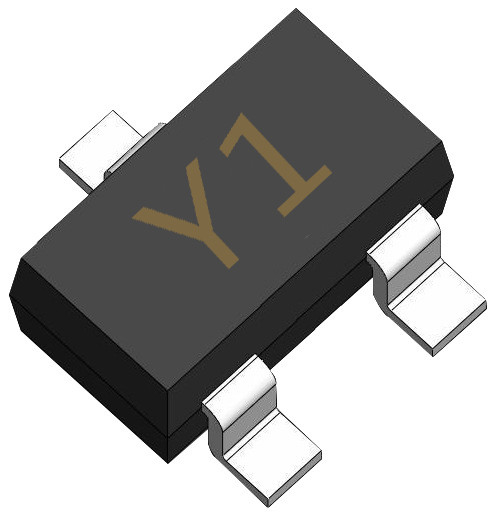

SOT-323 SS8050W NPN Yüksek kolektor akımı için Silikon Epitaxial Planar Transistor
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | SS8050W |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 adet. |
|
Detay Bilgi |
|||
| Vurgulamak: | SS8050W,npn silikon epitaksyal düz tranzistör,Yüksek toplayıcı akım epitaksiyel düzlük tranzistörü |
||
|---|---|---|---|
Ürün Açıklaması
SOT-323 yüksek frekanslı düşük gürültülü transistör ((PNP)
Özellikler
- Toplayıcı Akımı.
- SS8550W'ye tamamlayıcı.
- Kolektör dağılımı:PC=200mW(TC=25°C)
Uygulamalar
- Yüksek toplayıcı akımı.
Sipariş verme bilgileri
Tip numarası:SS8050W
İşaretleme: Y1
Paket kodu:SOT-323
Elektriksel özellikler @ Ta=25 °C, aksi belirtilmedikçe
| Parametreler | Simge | Test koşulları | MIN | TYP | Max | Birlik |
| Kolektor tabanı kesim voltajı | V ((BR) CBO | IC=100μA,IE=0 | 40 | V | ||
| Toplayıcı-emitör arıza voltajı | Başkan. | IC=2mA, IB=0 | 25 | V | ||
| Emitör-baza arıza voltajı | V ((BR) EBO | IE=-100μA, IC=0 | 5 | V | ||
| Kolektör kesme akımı | ICBO | VCB=40V,IE=0 | 0.1 | μA | ||
| Kolektör kesme akımı | ICEO | VCE=20V,IB=0 | 0.1 | μA | ||
| Emitör kesme akımı | IEBO | VEB=5V, IC=0 | 0.1 | μA | ||
| DC akım kazancı |
hFE |
VCE=1V,IC=100mA | 120 | 400 | ||
| VCE=1V,IC=800mA | 40 | |||||
| Toplayıcı-emitör doymak voltajı | VCE (sat) | IC=800 mA, IB=80 mA | 0.5 | V | ||
| Baza-emitör doygunluk voltajı | VBE (sat) | IC=800 mA, IB=80 mA | 1.2 | V | ||
| Temel yayıcı voltajı | VBE | VCE=1V IC=10mA | 1 | V | ||
| Değişim sıklığı | fT | VCE=10V, IC=50mA f=30MHz | 100 | MHz |
HFE'nin sınıflandırılması (1)
| Rütbe | L | H | J |
| Aralık | 120-200 | 200-350 | 300-400 |
Tipik Karakteristikleri @- Evet.=25 °CTabii ki... Aksi takdirde Belirtilmiş
