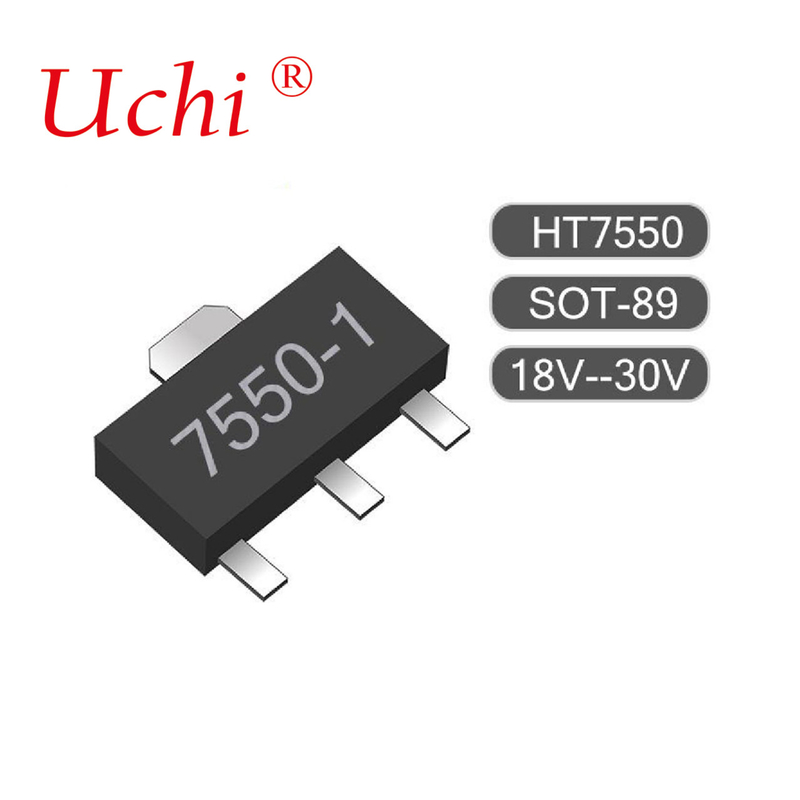

SOT89-3 HT7550-1 100mA Düşük Güçlü LDO 24V Pil ile çalışan ekipmanlarda
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | HT7550 7530 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 adet. |
|
Detay Bilgi |
|||
| Vurgulamak: | 100mA Düşük Güç LDO,24V düşük güç,Batarya ile çalışan ekipman düşük güç |
||
|---|---|---|---|
Ürün Açıklaması

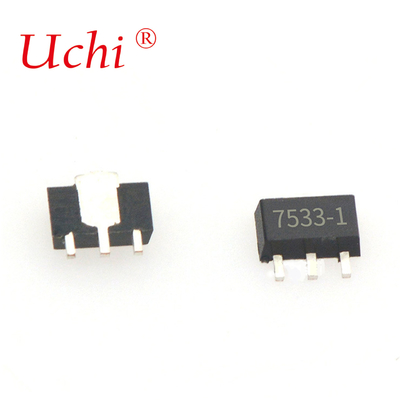

SOT89-3 HT7550-1 100mA Düşük Güçlü LDO
● İlgili ürün modeli: HT7536-1, HT7550-1, HT7536-1, HT7533-1, HT7530-1...
| Bölüm - Hayır.. | Çıkış Voltajı | Paket | İşaretleme |
| HT7530-1 | 3.0V |
TO-92 SOT-89 SOT-25 |
75XX-1 (TO-92 için) 75XX-1 (SOT-89) 5XX1 (SOT-25) |
| HT7533-1 | 3.3V | ||
| HT7536-1 | 3.6V | ||
| HT7544-1 | 4.4V | ||
| HT7550-1 | 5.0V |
Not: Çıktı voltajları için "XX" anlamına gelir.
Kurşunsuz cihazlar için, TO-92 paketi tarih kodunun sonuna bir # # işaret eklerken, SOT-89 ve SOT-25 paketleri işaretlemenin sonuna bir # # işaret ekler.
Mutlak Maksimum Reytingler
Aktarım Voltajı: 0.3V-26V Depolama sıcaklığı: 50 oC-125 oC
Güç Tüketimi (*1)... 250mW Çalışma sıcaklığı... 40 oC'den 85 oC'ye kadar
Güç tüketimi (*2)........................... 150mW
Not: Bunlar sadece gerginlik dereceleri. "Mutlak Maksimum Gerginlikler" altında belirtilen aralığı aşan gerginlikler cihazın önemli hasar görmesine neden olabilir.Bu cihazın özellikte listelenenlerin dışında başka koşullarda işlevsel çalışması öngörülmemektedir ve aşırı koşullara uzun süre maruz kalmak cihazın güvenilirliğini etkileyebilir..
*1: SOT89 ve TO-92 için uygulanır *2: SOT-25 için uygulanır
Elektriksel Özellikler
HT7530-1, artı 3.0V Çıkış TürüTa=25oC
| Simge | Parametreler | Test koşulları | Min.. | Tip. | En fazla.. | Birim | |
| V IN | Koşullar | ||||||
| V Dışarı | Çıktı Voltaj Toleransı | 5V | IOUT=10mA | 2.91 | 3.0 | 3.09 | V |
| IOUT | Çıktı Akımı | 5V | 60 | 100 | mA | ||
| ΔV Çıkış | Yük düzenlemesi | 5V | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| VDIF | Voltaj düşüşü | - Evet. | IOUT=1mA | - Evet. | 100 | - Evet. | mV |
| ISS | Mevcut Tüketim | 5V | Yük yok. | - Evet. | 2.5 | 5 | μA |
| ΔVOUT | Hat Yönetmeliği | - Evet. | 4V≤V IN≤24V IOUT=1mA | - Evet. | 0.2 | - Evet. | %/V |
| ΔVIN × VOUT | |||||||
| V IN | Giriş Voltajı | - Evet. | - Evet. | - Evet. | - Evet. | 24 | V |
| ΔVDışarıΔTa | Sıcaklık katsayısı | 5V |
IOUT=10mA 0oC |
- Evet. | ±0.45 | - Evet. | mV/oC |
HT7533-1, artı 3.3V Çıkış TürüTa=25oC
| Simge | Parametreler | Test koşulları | Min.. | Tip. | En fazla.. | Birim | |
| V IN | Koşullar | ||||||
| V Dışarı | Çıktı Voltaj Toleransı | 5.5V | IOUT=10mA | 3.201 | 3.3 | 3.399 | V |
| IOUT | Çıktı Akımı | 5.5V | - Evet. | 60 | 100 | - Evet. | mA |
| ΔV Çıkış | Yük düzenlemesi | 5.5V | 1mA≤IOUT≤50mA | - Evet. | 60 | 150 | mV |
| VDIF | Voltaj düşüşü | - Evet. | IOUT=1mA | - Evet. | 100 | - Evet. | mV |
| ISS | Mevcut Tüketim | 5.5V | Yük yok. | 2.5 | 5 | μA | |
|
ΔVOUT ΔVIN × VOUT |
Hat Yönetmeliği | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | Giriş Voltajı | 24 | V | ||||
| ΔVDışarıΔTa | Sıcaklık katsayısı | 5.5V |
IOUT=10mA 0oC |
- Evet. |
±0.5 |
- Evet. |
mV/oC |
HT7536-1, artı 3.6V Çıkış TürüTa=25oC
| Simge | Parametreler | Test koşulları | Min.. | Tip. | En fazla.. | Birim | |
| V IN | Koşullar | ||||||
| V Dışarı | Çıktı Voltaj Toleransı | 5.6V | IOUT=10mA | 3.492 | 3.6 | 3.708 | V |
| IOUT | Çıktı Akımı | 5.6V | - Evet. | 60 | 100 | - Evet. | mA |
| ΔV Çıkış | Yük düzenlemesi | 5.6V | 1mA≤IOUT≤50mA | - Evet. | 60 | 150 | mV |
| VDIF | Voltaj düşüşü | - Evet. | IOUT=1mA | - Evet. | 100 | - Evet. | mV |
| ISS | Mevcut Tüketim | 5.6V | Yük yok. | - Evet. | 2.5 | 5 | μA |
|
ΔVOUT ΔVIN × VOUT |
Hat Yönetmeliği |
- Evet. |
4.6V≤V IN≤24V IOUT=1mA |
- Evet. |
0.2 |
- Evet. |
%/V |
| V IN | Giriş Voltajı | - Evet. | - Evet. | - Evet. | - Evet. | 24 | V |
| ΔVDışarıΔTa | Sıcaklık katsayısı | 5.6V |
IOUT=10mA 0oC |
- Evet. |
±0.6 |
- Evet. |
mV/oC |
HT7544-1, artı 4.4V Çıkış TürüTa=25oC
| Simge | Parametreler | Test koşulları | Min.. | Tip. | En fazla.. | Birim | |
| V IN | Koşullar | ||||||
| V Dışarı | Çıktı Voltaj Toleransı | 6.4V | IOUT=10mA | 4.268 | 4.4 | 4.532 | V |
| IOUT | Çıktı Akımı | 6.4V | 60 | 100 | mA | ||
| ΔV Çıkış | Yük düzenlemesi | 6.4V | 1mA≤IOUT≤50mA | - Evet. | 60 | 150 | mV |
| VDIF | Voltaj düşüşü | - Evet. | IOUT=1mA | - Evet. | 100 | - Evet. | mV |
| ISS | Mevcut Tüketim | 6.4V | Yük yok. | - Evet. | 2.5 | 5 | μA |
|
ΔVIN × VOUT |
Hat Yönetmeliği |
- Evet. |
5.4V≤V IN≤24V IOUT=1mA |
- Evet. |
0.2 |
- Evet. |
%/V |
| V IN | Giriş Voltajı | - Evet. | - Evet. | - Evet. | - Evet. | 24 | V |
| ΔVDışarıΔTa | Sıcaklık katsayısı | 6.4V |
IOUT=10mA 0oC |
- Evet. |
±0.7 |
- Evet. |
mV/oC |
HT7550-1, artı 5.0V Çıkış TürüTa=25oC
| Simge | Parametreler | Test koşulları | Min.. | Tip. | En fazla.. | Birim | |
| V IN | Koşullar | ||||||
| V Dışarı | Çıktı Voltaj Toleransı | 7V | IOUT=10mA | 4.85 | 5.0 | 5.15 | V |
| IOUT | Çıktı Akımı | 7V | - Evet. | 100 | 150 | - Evet. | mA |
| ΔV Çıkış | Yük düzenlemesi | 7V | 1mA≤IOUT≤70mA | - Evet. | 60 | 150 | mV |
| VDIF | Voltaj düşüşü | - Evet. | IOUT=1mA | - Evet. | 100 | - Evet. | mV |
| ISS | Mevcut Tüketim | 7V | Yük yok. | - Evet. | 2.5 | 5 | μA |
| ΔVOUT | Hat Yönetmeliği |
- Evet. |
6V≤V IN≤24V IOUT=1mA |
- Evet. |
0.2 |
- Evet. |
%/V |
| ΔVIN × VOUT | |||||||
| V IN | Giriş Voltajı | - Evet. | - Evet. | - Evet. | - Evet. | 24 | V |
| ΔVDışarıΔTa | Sıcaklık katsayısı | 7V |
IOUT=10mA 0oC |
- Evet. |
±0.75 |
- Evet. |
mV/oC |
