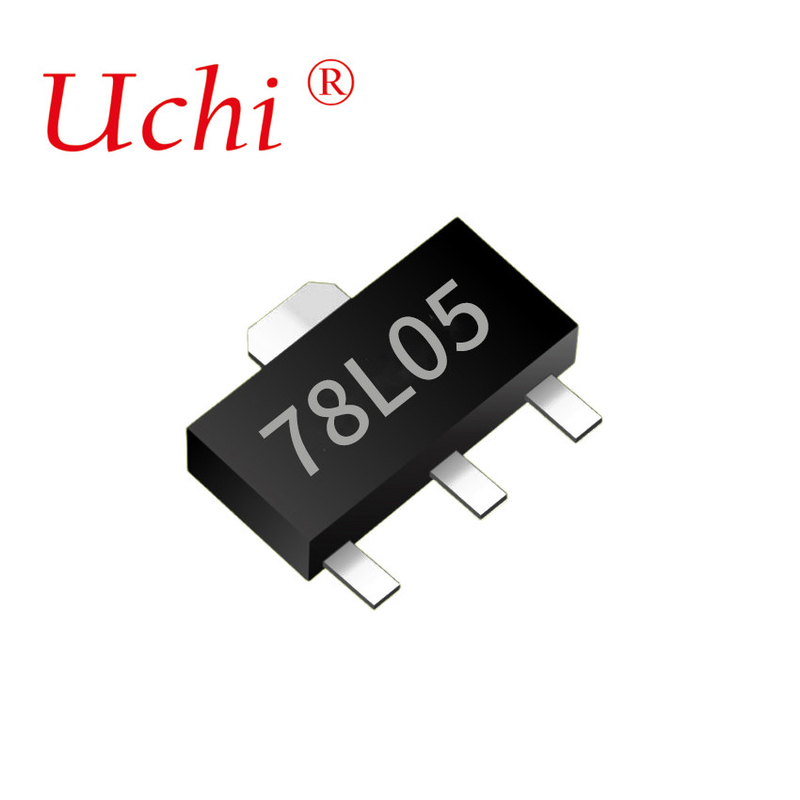

SOT89-3 78L05 5v Voltaj Düzenleyicileri Plastik Kapsula
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | 78L05 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 3 hafta |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 adet. |
|
Detay Bilgi |
|||
| Vurgulamak: | 5v voltaj düzenleyicileri,SOT89 3 gerilim düzenleyicileri,78L05 Voltaj düzenleyicileri |
||
|---|---|---|---|
Ürün Açıklaması
Özellikler
1Maksimum çıkış akımı IOM: 0.1A
2Çıkış voltajı VO: 5V
3Sürekli toplam dağılım PD: 0.6 W (Ta= 25 °C)
Kesinlikle Maksimum RATINGS (iş sıcaklığı) Aralık geçerlidir aksi belirtilmedikçe)
| Parametreler | Simge | Değer | Birim |
| Giriş Voltajı | Vi | 30 | V |
| Çaprazdan çevreye ısı direnci | RθJA | 160 | °C/W |
| Çalışma kesişim sıcaklık aralığı | TOPR | -40~+125 | °C |
| Depolama sıcaklık aralığı | TSTG | -65 ~ +150 | °C |
Belirtilen sanal bağlantı sıcaklığında elektrik özellikleri (Vi=10V,Io=40mA,Ci=0.33uF,,Co=0.1uF, aksi belirtilmedikçe)
| Parametreler | Simge | Test koşulları | Min. | Tip | En fazla. | Birim | |
|
Çıktı voltajı |
Vo |
25°C |
4.80 | 5.0 | 5.20 | V | |
| 4.85 | 5.0 | 5.15 | V | ||||
| 4.90 | 5.0 | 5.10 | V | ||||
| 7V≤Vi≤20V, Io= 1mA~40mA | 0-125°C | 4.75 | 5.0 | 5.25 | V | ||
| Io=1mA~70mA | 4.75 | 5.0 | 5.25 | V | |||
| Yük düzenlemesi | ΔVo | Io=1mA~100mA | 25°C | 11 | 60 | mV | |
| Io=1mA~40mA | 25°C | 5 | 30 | mV | |||
| Hat düzenlemesi | ΔVo | 7V≤Vil≤20V | 0-125°C | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25°C | 45 | 100 | mV | |||
| Sessiz Akıntı | IQ | 25°C | 3.8 | 6 | mA | ||
| Sessiz Akım Değişimi | Δ Iq | 8V≤Vi≤20V | 0-125°C | 1.5 | mA | ||
| Δ Iq | 1mA≤V l≤40mA | 0-125°C | 0.1 | ||||
| Çıktı Gürültü Voltajı | VN | 10Hz≤f≤100KHz | 25°C | 40 | μV/Vo | ||
| Dalgalanma Reddedilmesi | RR | 8V≤Vi≤20V,f=120Hz | 0-125 | 41 | 49 | dB | |
| Çıkış Voltajı | Vd | 25°C | 1.7 | V | |||
Tipik Uygulama
Tipik Özellikler
Outlitne Çizim
SOT-89-3L Önerilen platform düzeni
