Varistörler İçin Otomatik Üretim Makinesi, Tel Şekillendirme, Çip Yerleştirme ve Kaynak İçin Otomatik Üçü Bir Arada Bir Sistem Özelliğine Sahiptir
Ürün ayrıntıları:
| Menşe yeri: | Dongguan ， Guangdong, Çin |
| Marka adı: | UCHI |
| Sertifika: | SGS.UL |
| Model numarası: | YC-270-R |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | toplu |
| Teslim süresi: | 5-7 gün |
| Ödeme koşulları: | T/T, Paypal, Western Union, Para gramı |
| Yetenek temini: | Ayda 5000.000.000 ADET |
|
Detay Bilgi |
|||
| Vurgulamak: | otomatik varistör üretim makinesi,üçü bir arada varistör kaynak sistemi,metal oksit varistör üretim ekipmanı |
||
|---|---|---|---|
Ürün Açıklaması
Varistörler İçin Otomatik Üretim Makinesi
Tel şekillendirme, çip yerleştirme ve kaynak için otomatik üçü bir arada bir sistem sunar.
Temel İşlem Süreci
- Tel besleme bölümü ve motor kayışı beslemesi
- Düz tel besleme
- U şeklinde kesme
- Zımbalama
- Tel bölücünün kabartma tekerleği tarafından tahrik edilir
- Tel hizalama
- Uzun kolu düzleştirme
- Yüzen ayak konumu 1
- Yüzen ayak konumu 2
- Paralel ayak konumu
- Altın kalıp şekillendirme
- Parça yerleştirmeden önce gerdirme
- Tel bölücünün iğne tekerleği tarafından tahrik edilir
- Tamponlama
- Lehim uygulama
- (Üfleme ve kurutma) doğal kurutma
- Parça yerleştirme
- Tel bölücünün iğne tekerleği tarafından tahrik edilir
- Birinci ön ısıtma bölgesi
- İkinci ön ısıtma bölgesi
- Daldırma kaynağı
- Adım tahriki
- Doğal soğutma tamponu
- Tampon
- Adım tahriki
- Kesme
- Tampon çerçevesi
Teknik Parametreler ve Gereksinimler
| Makine Boyutları | 10 metre uzunluğunda, yaklaşık 1.500 kg ağırlığında |
| Makine Modeli | YC-270-R |
| Ürün Aralığı | 10mm |
| Açıklık | 2,5 mm 28 tek sıralı kağıt bant ürünleri |
| Üretim Verimliliği | 180-260 adet/dak (Aralık10) |
| Seramik Karo Boyutu | Çap: 7D, Levha kalınlığı: T≤3.5mm |
| Kurşun Tel Özelliği | φ0.56mm |
| Güç Kullanımı | AC380V, 50HZ; Hava kaynağı: 5kg/cm; Toplam güç yaklaşık 16KW |
| Garanti Süresi | Bir yıl (insani faktörler ve doğal afetler hariç) |
Ek Teknik Özellikler
- Tel besleme kalıbı: 0,56 özellikli kalıp (montaj masasında)
- Tel besleme için kağıt bandın maksimum uzunluğu: 35mm
- U şeklinde kalıp genişliği: F5mm (makineye takılı 1 set)
- Hizalama mekanizması: Beş set V şeklinde rulman (her sette 13)
- Kağıt bant boyutu: Üçü bir arada kağıt bant 14,5x0,85mmx1000m
- Makine, yüzen ayaklar ve paralel ayaklar olmak üzere iki set şekillendirme mekanizması ile donatılmıştır
- Boş kaynaklamayı önlemek için akış algılama anahtarlı flux uygulaması
- Ön ısıtma tankları: İki grup (her biri 896mm uzunluğunda)
- Üç ısıtma ünitesi ile daldırma lehimleme tankı
- Makine çerçevesi: Mavi fırın boyalı panelli kaynaklı plakalar
- Spiral konik dişli ve senkron kayış tahriki ile gürültü azaltma tasarımı
- Tüm savunmasız parçalar, yedek parçalar ve ilgili bileşen çizimlerini içerir

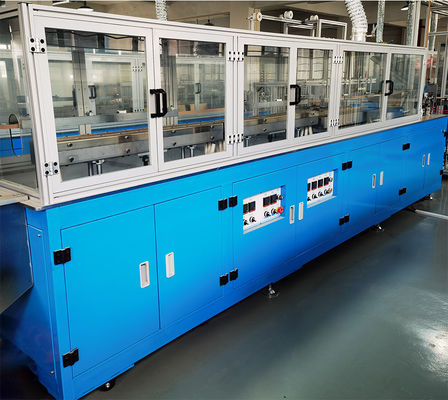

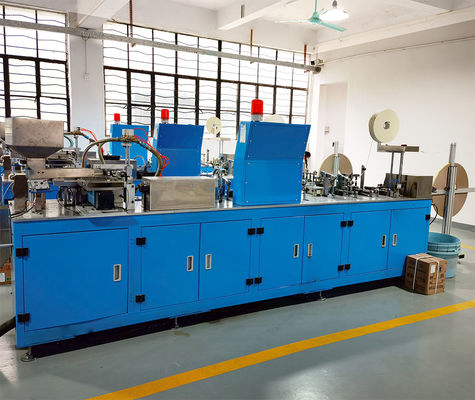

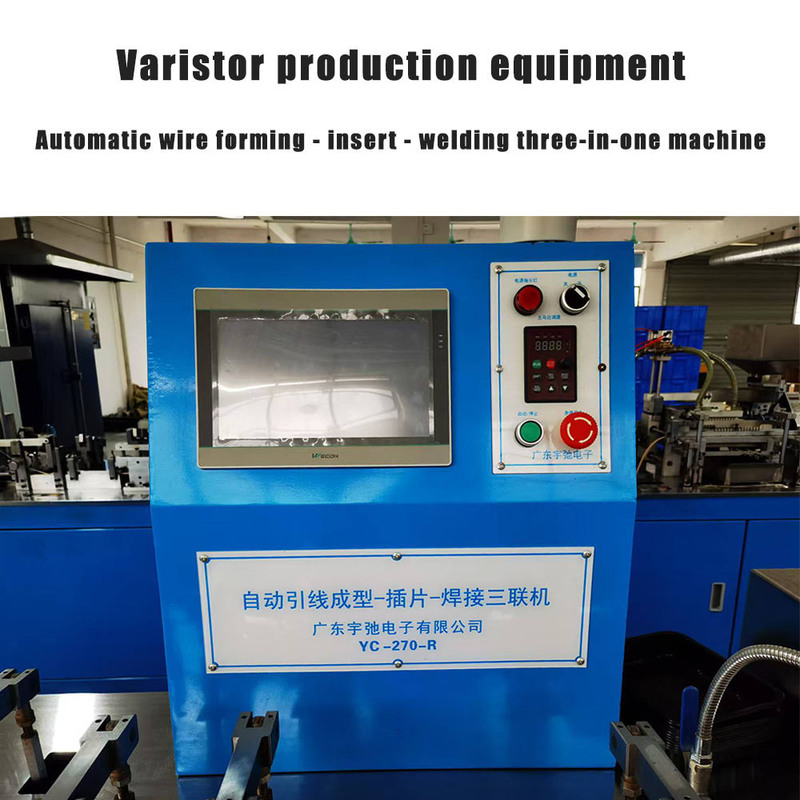

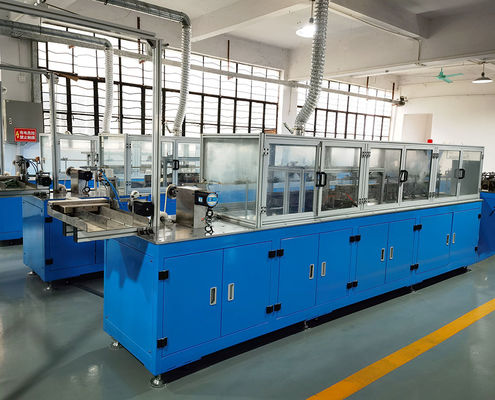

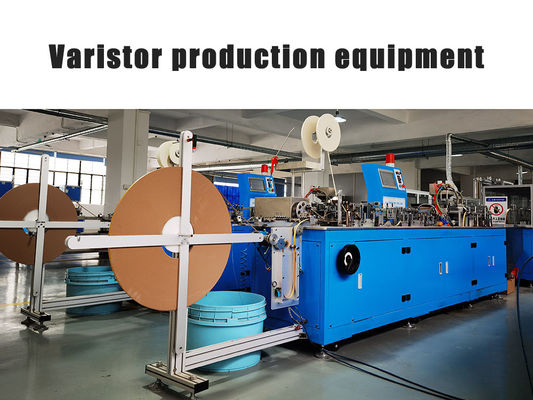

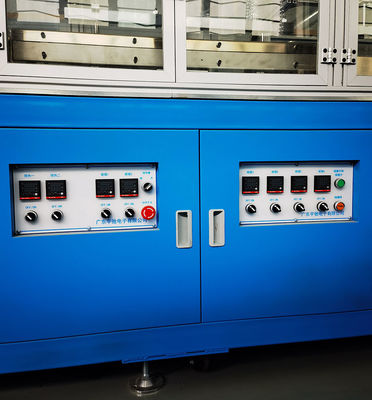

Ekipman Şeması
