Ürün ayrıntıları:

Menşe yeri: 1 adet-5 adet
Marka adı: UCHI
Model numarası: UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL

Ödeme & teslimat koşulları:

Min sipariş miktarı: 5000 adet
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: Toplu/Cephane/Makara
Teslim süresi: 5-7 GÜN
Ödeme koşulları: T/T, Paypal, Western Union, Para gramı
Yetenek temini: Ayda 5000.000.000 ADET
En iyi fiyat İletişim

Detay Bilgi
Maksimum Kapasite: 250pF Sonlandırma Stili: Radyal
VAC: 460V Depolama Sıcaklığı: -40 ～+85 ℃
Direnç Değeri: 5 ohm Arıza Süresi: <50ns
Hoşgörü: ±%5 ila ±%20 Teknoloji: Karbon filmi
Örnek Kurşun Süresi: 1-2 GÜN Yaşlanma Oranı: ≤%
Akım: 3ka Ürün Modeli: Metal Oksit Varistör
Vücut: Zno Dağılma faktörü: ≤0,2
Medya Mevcut: veri sayfası, Fotoğraf
Vurgulamak:

Otomobil sınıfı alaşım direnci

,

kapsüllenmiş alaşımlı direnç

,

metal oksit varistor direnişi

Ürün Açıklaması

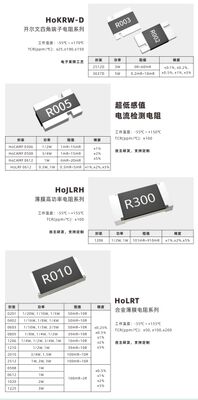

Otomotiv Sınıfı Kapsüllü Alaşımlı Direnç


(Otomotiv sınıfı alaşımlı akım algılama / şönt direnci olarak da bilinir. Kapsülleme, dirençli elemanın yüksek termal iletkenliğe sahip epoksi veya benzeri malzemelerle tamamen kaplanması ve korunması sürecini ifade eder.)

Otomotiv elektroniğinde akım algılama için önemli bir bileşendir veAEC-Q200 yeterliliğini geçmelidirveIATF16949tedarik zinciri kontrol gereksinimlerine uymalıdır.


Temel Tanım ve Yapı


Malzemeler Çalışma sıcaklığı:

Dirençli eleman genellikle manganez, nikel-krom, konstantan veya diğer alaşımlardan yapılır (düşük sıcaklık katsayısı, yüksek kararlılık).

Kapsülleme: Yüksek termal iletkenliğe sahip epoksi reçine ile tamamen kapsüllenmiştir.

Terminaller: Kükürt önleyici performans için genellikle Ag-Pd alaşımı.

Bazı üst düzey modeller, algılama doğruluğunu artırmak için4 terminalli (Kelvin bağlantısı)kullanır.

: Çalışma sıcaklığı:

Alaşım folyo / levha hassas işleme → lazer kesme → kapsülleme kalıplama → terminal kaplama → %100 denetim.

Çıplak alaşımlı dirençlere kıyasla, kapsüllenmiş cihazlar daha iyi nem direnci, titreşim direnci, korozyon direnci ve lehimleme tutarlılığına sahiptir.

Otomotiv Gereksinimleri Çalışma sıcaklığı:

AEC-Q200 testlerini geçmelidir (sıcaklık döngüsü, termal şok, titreşim, nem, lehim ısı direnci vb.).

Çalışma sıcaklığı: Tipik olarak Nem hassasiyet seviyesi: MSL 1. .

Nem hassasiyet seviyesi:MSL 1.

RoHSve halojensiz standartlara uygundur.



Temel Elektriksel Özellikler


Tablo
Tipik Aralık Endüstriyel Kullanım İçin Anlamı Anlamı
0.1 mΩ ~ 100 mΩ (çoğunlukla milohm seviyesi) 0.1 mΩ ~ 100 mΩ Milohm seviyesi, yüksek akım şönt algılama için uygundur
TCR (Sıcaklık Katsayısı) Geniş sıcaklık aralığında kararlı algılama doğruluğu, kalın filmden daha iyi Kalın film dirençlerden çok daha iyidir; geniş sıcaklık aralığında kararlı doğruluk
±0.5% / ±1% (hassas hat: ±0.1%) ±0.5% / ±1% Akım algılama için temel doğruluk garantisi
1 W ~ 15 W (2512: ~3–6 W; 5931: 15 W'a kadar) Pakete ve soğutmaya göre maksimum akımı belirler Sürdürülebilir maksimum akımı belirler
<5 nH Yüksek frekanslı SMPS ve invertör sürücülerinde paraziti azaltır Yüksek frekanslı / hızlı şarj uygulamalarında paraziti azaltır



Tipik Uygulamalar


  • Yeni Enerji Araçları Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.

    BMS (Batarya Yönetim Sistemi), OBC (Araç İçi Şarj Cihazı), DC/DC dönüştürücüler, motor kontrolörleri için akım algılama.
  • Geleneksel Araçlar Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

    Motor ECU, ABS/ESP, aydınlatma güç kaynağı, şanzıman kontrolü.
  • Şarj Ekipmanları Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

    Şarj istasyonları / direklerinde güç algılama.


Ana Markalar ve Modeller


  • : Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.

    Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
  • : Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

    Fenghua AMG/AMS, Huade MSU/MSHL, HoYao HoCG2512.



Elektronik Bileşen: Vishay WSL Otomotiv Sınıfı Alaşımlı Direnç



Seçim Kılavuzları


  • GücüP = I²Rkullanarak hesaplayın ve≥%30 düşürmeuygulayın (yüksek sıcaklık ortamlarında zorunludur).
  • μΩ seviyesinde yüksek hassasiyetli algılama için4 terminalli (Kelvin)yapıyı tercih edin.
  • Yüksek kükürt önleyici / titreşim önleyici gereksinimler için kaplama işlemini (örn. ALD Al₂O₃) ve terminal malzemesini onaylayın.
  • AEC-Q200 test raporlarıveIATF16949 sertifikasıalınmalıdır.Standart Alaşımlı Dirençlerden Farkı


Standart alaşımlı dirençler genellikle çıplak veya yarı kapsüllenmiş olup, zayıf nem direnci, kükürt önleyici performansı ve mekanik darbe direnci gösterir.


Otomotiv sınıfı kapsüllenmiş ürünler

tam kapsülleme + tam otomotiv yeterliliği + tam tedarik zinciri izlenebilirliğiözelliklerine sahiptir ve önemli ölçüde daha yüksek uzun vadeli güvenilirlik sunar. Araç güvenlik ilgili devrelerinde

değiştirilemezler.Endüstriyel Sınıf Kapsüllenmiş Alaşımlı Direnç

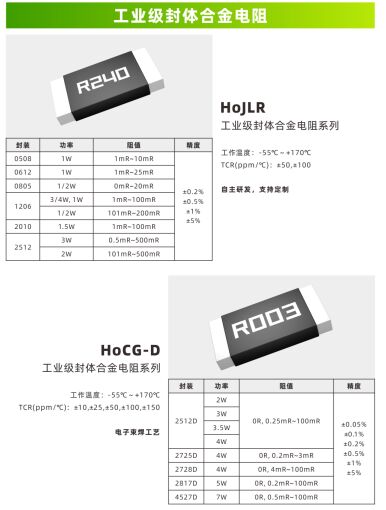

Endüstriyel sınıf kapsüllenmiş alaşımlı dirençlerin sistematik genel bakışı (endüstriyel otomasyon, güç kaynakları, enerji depolama, invertörler vb. için tam epoksi kapsüllenmiş akım algılama dirençleri, endüstriyel güvenilirlik standartlarına uygundur, zorunlu AEC-Q200 gerektiren otomotiv ürünlerinden farklıdır).


1. Temel Tanım ve Yapı


Malzemeler ve Yapı


: Çalışma sıcaklığı:

Toz, nem ve kimyasal korozyonu izole etmek için yüksek termal iletkenliğe sahip epoksi ile tamamen kapsüllenmiştir.

Terminaller: genellikle kükürt önleyici performans için kalay kaplı / Ag-Pd.

μΩ seviyesinde yüksek hassasiyetli algılama için 4 terminalli (Kelvin) yapı.

İşlem

: Çalışma sıcaklığı:

Kapsüllenmiş yapı, çıplak alaşıma göre daha iyi titreşim direnci, nem direnci ve lehimleme tutarlılığı sağlar.

Endüstriyel Gereksinimler

: Çalışma sıcaklığı:

Standart:

  • -40°C ~ 125°CYüksek sıcaklık türleri:
  • -55°C ~ 170°C Nem hassasiyet seviyesi: MSL 1.

    RoHS / halojensiz uyumlu.

    JESD47, IEC 60068'e göre güvenilirlik testleri (sıcaklık döngüsü, termal şok, titreşim, nem, lehim ısı direnci).

    Kalite sistemi: çoğunlukla ISO9001; üst düzey hatlar ayrıca IATF16949'u destekler.

    AEC-Q200

    zorunlu değildir(talep üzerine özelleştirilebilir).2. Temel Elektriksel Özellikler (Tipik)



Tablo


Tablo
Tipik Aralık Endüstriyel Kullanım İçin Anlamı Direnç
0.1 mΩ ~ 100 mΩ (çoğunlukla milohm seviyesi) Yüksek akım şönt, düşük voltaj düşüşü ve düşük kayıp TCR
±10 ~ ±50 ppm/°C Geniş sıcaklık aralığında kararlı algılama doğruluğu, kalın filmden daha iyi Tolerans
±0.5% / ±1% (hassas hat: ±0.1%) Servo sürücüler ve güç kaynaklarında kapalı döngü kontrolü için Güç Derecesi
1 W ~ 15 W (2512: ~3–6 W; 5931: 15 W'a kadar) Pakete ve soğutmaya göre maksimum akımı belirler Parazitik Endüktans
<5 nH Yüksek frekanslı SMPS ve invertör sürücülerinde paraziti azaltır Anma Sıcaklığı
125°C (standart) / 155°C / 170°C (güç tipi) Kontrol kabinleri / güç modüllerindeki yüksek iç sıcaklığa dayanır 3. Tipik Uygulamalar



Endüstriyel Güç


  • : Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.

    Otomasyon ve Sürücüler
  • : Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

    Yeni Enerji ve Enerji Depolama
  • : Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

    Telekomünikasyon Ekipmanları
  • : Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

    4. Ana Markalar ve Modeller


Uluslararası


  • : Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.

    Yerli
  • : Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

    5. Temel Seçim Adımları



Anma akımını hesaplayın


  • I


    güç düşürmeuygulayın: ≤%70 (yüksek sıcaklıkta ≤%50 önerilir).
  • Doğruluk ve TCR:
    • Hassas akım döngüsü: ±%0.5 / ±10~25 ppm/°C
    • Genel koruma döngüsü: ±%1 / ±50 ppm/°C

  • Paket ve montaj:

    2512 / 3920 / 5931 endüstride yaygındır.

    PCB üzerinde termal pedler ayırın.

    1 mΩ altındaki yüksek hassasiyetli algılama için 4 terminalli tercih edilir.
  • Ortam:

    Nemli / kıyı / kükürt içeren ortamlar için, kükürt önleyici terminaller + tam kapsülleme seçin.

    Yüksek titreşimli ekipmanlar için titreşim direnci ve montaj yöntemini onaylayın.



6. Endüstriyel ve Otomotiv Sınıfı Kapsüllenmiş Alaşımlı Direnç Karşılaştırması


Tablo
Boyut Endüstriyel Sınıf Otomotiv Sınıfı (AEC-Q200)
Standartlar ve Sertifikasyon JESD47, IEC 60068; AEC-Q200 zorunlu değil AEC-Q200'ü geçmeli; IATF16949 zorunlu
Sıcaklık Aralığı Standart: -40°C~125°C; Üst düzey: -55°C~170°C Evrensel: Motor bölmesi / batarya paketi için -55°C~170°C
Güvenilirlik Testi Daha düşük döngü sayıları ve stres seviyeleri Çok daha sıkı: sıcaklık döngüsü, termal şok, nem, titreşim
Maliyet ve Teslim Süresi Maliyet etkin, esnek teslim süresi Daha yüksek maliyet, sıkı tedarik zinciri kontrolü, daha uzun teslim süresi
Uygulama Endüstriyel otomasyon, güç, enerji depolama NEV BMS, OBC, motor kontrolörleri ve diğer araç güvenlik ilgili devreleri



7. Satın Alma ve Doğrulama Noktaları


  • Tam veri sayfası + güvenilirlik test raporları (sıcaklık döngüsü, nem, lehim ısı direnci verileri) alın.
  • RoHS, halojensiz uyumluluğunu onaylayın. Kükürt önleyici gereksinimler ayrı olarak belirtilmeli ve test edilmelidir.
  • Güç düşürme eğrisi, uzun vadeli aşırı ısınma arızasını önlemek için gerçek PCB termal koşullarıyla eşleşmelidir.
