Çıplak Alaşım Direnç Ayrıca Çıplak Saf Alaşım Akım Algılama Olarak da Bilinir
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | UCHI |
| Sertifika: | 471KD10 |
| Model numarası: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5000 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Toplu/Cephane/Makara |
| Teslim süresi: | 5-7 GÜN |
| Ödeme koşulları: | T/T, Paypal, Western Union, Para gramı |
| Yetenek temini: | Ayda 5000.000.000 ADET |
|
Detay Bilgi |
|||
| Ödeme Koşulları: | Değişir (örneğin, 10V ila 1000V) | Tepe enerji: | 380J |
|---|---|---|---|
| Dönme hızı: | 4500 dakikada | Ömür: | Normal koşullar altında genellikle 10 yıl veya daha fazla |
| Maksimum Güç: | 0,4 W | Renk: | Beyaz |
| Sıcaklık Katsayısı: | MLV | İzin verilen sapma: | ±%10 |
| OEM / DOM: | Evet | Boyut: | 34MM |
| Güç Tüketimi: | 0,25（W) | ||
| Vurgulamak: | çıplak alaşım akım algılama direnci,garantili saf alaşım direnç,metal oksit varistör direnç |
||
Ürün Açıklaması

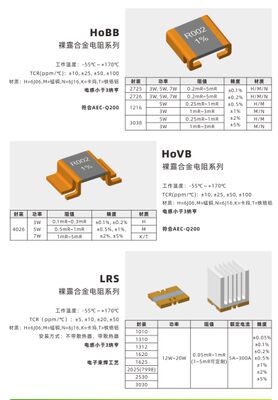

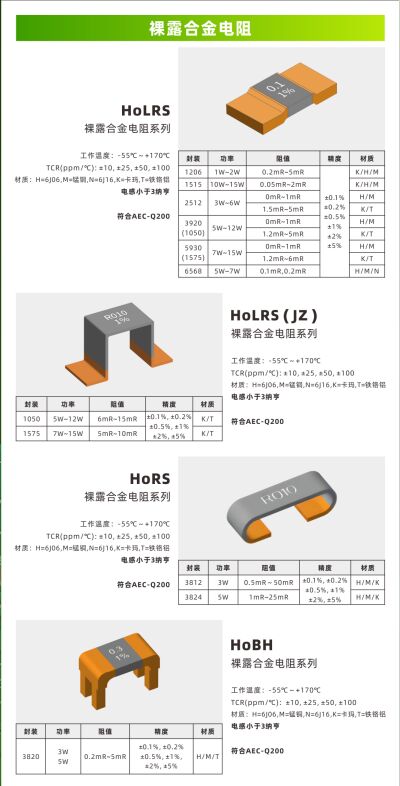

Çıplak alaşım direnç
Çıplak alaşım direnci (çıplak saf alaşım akım algılayıcı/şunt direnişi olarak da bilinir), reçine/plastik kapsülasyon kaplaması olmayan yüksek güçlü bir milliom seviyesinde direncidir.Birlikten direnci doğrudan açık olan elementleri ileÖzellikle yüksek akım hassasiyetli akım algılama için tasarlanmıştır.
Çekirdek Yapısı ve Malzemeleri
-
Direnç elemanıManganin, Constantan, Nikrom, Karma alaşımı.Elektrotlar çoğunlukla yüksek iletkenli saf bakırdır ve elektron ışını kaynak / lazer kaynakıyla birleştirilir.Ortak paketler: 3920, 5930, 2725, düz levha ve zig-zag yapılarında mevcuttur.
-
Direnç aralığı: Tipik olarak 0.1 mΩ 5 mΩ;Tolerans ±0,01%'e kadar;TCR ±10~25 ppm/°C kadar düşüktür.Parazitik endüktansa < 3 nH, endüktif olmayan tasarım.
-
Güç değerleri: 5 W'dan başlıyor, bazı modeller 10 ¢ 15 W;Çalışma sıcaklığı: -55°C'den 170°C'ye kadar, AEC-Q200'e uygun.
Ana Avantajlar ve Önlemler
- Mükemmel ısı dağılımı: Büyük açık yüzey alanı hızlı ısı salınımını ve daha yüksek güç yoğunluğunu sağlar.
- Ultra sabit direnç: Düşük sıcaklık katsayısı, düşük termal EMF, yüksek dalgalanma akımı kapasitesi; zorlu çalışma koşulları için uygundur.
- Lehimleme kısıtlamaları: Genellikle yalnızca geri akış lehimle uyumludur; dalga lehiminden kaynaklanan yüksek sıcaklıkta hasar vermelidir. Antioksidan ve mekanik koruma gereklidir.Korunmasız tozlu veya nemli ortamlar için uygun değil.
Tipik Uygulamalar
Yeni enerji aracının BMS'lerinde, endüstriyel güç kaynaklarında, frekans dönüştürücülerinde, servo sürücülerinde, fotovoltaik invertörlerde ve şarj pillerinde akım algılama ve dönüştürme.
Seçim ve Alışveriş İpuçları
- Maksimum akım, güç dağılımı ve PCB alanına göre paket ve güç derecesini seçin. Düşük TCR, düşük indüktans ve Kelvin 4-terminal tasarımına öncelik verin.
- Lehimleme süreci geri akış lehimle eşleşmelidir. Gerekirse koruma için kaplama veya kaplama uygulanmalıdır.
