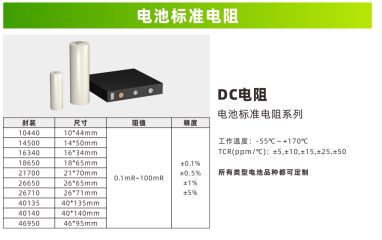

Hassas Düşük Dirençli Bileşen Shunt Ölçümü ve Aralık Genişletme
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | UCHI |
| Model numarası: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5000 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Toplu/Cephane/Makara |
| Teslim süresi: | 5-7 GÜN |
| Ödeme koşulları: | T/T, Paypal, Western Union, Para gramı |
| Yetenek temini: | Ayda 5000.000.000 ADET |
|
Detay Bilgi |
|||
| Alçak Gerilim: | E10=1,5~60V | Tmax: | 5.7 |
|---|---|---|---|
| Kapasitans Aralığı: | 1pF-1000pF | Uzunluk: | Ф25mm |
| DÜRTÜ YAŞAMI: | 300 kez | Kurşun Tel: | Kalaylama bakır tel) |
| Ambalaj: | SMD Makara Paketleme | Dış boyutlar: | 5650 [2220],5,6x5,0 mm |
| ISaklama sıcaklığı: | -55°C ~ +125°C | Sonlandırma Stili: | Vida |
| Ağırlık: | 7.1g | Nem bariyeri: | epoksi reçinesi |
| Garanti: | 2 yıl | Dalgalanma Enerjisi Derecelendirmesi: | 28J |
| Dağılma faktörü: | ≤0,2 | ||
| Vurgulamak: | düşük dirençli bileşen şunt,hassas ölçüm şantı,Metal oksit varistor şunt |
||
Ürün Açıklaması
Şönt
Bir şönt, çeşitli alanlarda farklı anlamlara gelir. En yaygın olanı, elektronik ve güç endüstrisinde hassas düşük dirençli bir bileşen olup, yüksek akım ölçümü ve menzil genişletme için kullanılır.
I. Elektronik / Güç Endüstrisi (En Yaygın)
1. Temel Tanım ve Prensip
- Doğa: Düşük dirençli, yüksek hassasiyetli bir güç direnci (miliohm/mikroohm ölçeğinde).
- Prensip: Ölçülen devrede seri olarak bağlanır. Yüksek akım, milivolt seviyesinde bir voltaj düşüşü (U=I×R) oluşturur ve akım, voltaj ölçülerek dolaylı olarak hesaplanır.
- Tipik özellikler: Anma voltaj düşüşü çoğunlukla 75mV/100mV'dir. Örneğin, 100A/75mV, 0.75mΩ dirence karşılık gelir.
2. Ana Uygulamalar
- Yüksek akım ölçümü: Milivoltmetreler / multimetreler ile birlikte yüksek DC akımını (onlarca ila on binlerce amper) ölçmek için kullanılır.
- Menzil genişletme: Düşük menzilli bir ampermetrenin paralelinde bağlanarak akımın çoğunu şöntler, sadece küçük bir kısmının metreye geçmesine izin verir.
- Akım örnekleme: BMS, motor kontrolü, güç kaynakları, şarj istasyonları ve enerji depolama sistemlerinde akım izleme ve koruma için kullanılır.
3. Anahtar Parametreler ve Seçim
- Anma akımı: 5A ila 15kA arasında değişir.
- Anma voltaj düşüşü: 60mV, 75mV, 100mV, 150mV vb.
- Hassasiyet: %0.1, %0.2, %0.5, %1 vb.
- Malzeme: Genellikle manganin alaşımı (düşük sıcaklık katsayısı, iyi stabilite).
- Isı dağılımı: Yüksek akım uygulamaları, sıcaklık artışı nedeniyle hassasiyet kaybını önlemek için iyi ısı dağılımı gerektirir.
4. Avantajlar ve Dezavantajlar
- Avantajlar: Basit yapı, düşük maliyet, yüksek DC hassasiyeti, yüksek akımlar için uygundur.
- Dezavantajlar: Voltaj düşüş kaybı, ısı üretimi, yalıtımsız ve yüksek frekanslarda reaktansdan etkilenen hassasiyet.
II. Diğer Alanlarda "Şönt"
1. Ağ Şöntü (Trafik Çoğaltma / Yük Dengeleme)
İzleme, denetim, izinsiz giriş tespiti ve yük dengeleme için ağ trafiğini kopyalar / iletir.
2. Hidrolik / Pnömatik Şönt
Akışkanları birden fazla çıkışa eşit olarak dağıtır, hidrolik sistemlerde ve yağlama sistemlerinde kullanılır.
3. Musluk Şöntü (Ev Tipi)
Çamaşır makineleri, duşlar vb. için kullanılan, bağımsız anahtarlara sahip tek girişli, çok çıkışlı su ayırıcı.
III. Kullanım Notları
- Ölçülen devrede seri olarak bağlanmalıdır.
- Anma akımı, gerçek maksimum akımdan daha yüksek olmalıdır (varsayılan olarak %20 pay önerilir).
- Temas direncini azaltmak için kablolamayı sabitleyin; yüksek hassasiyetli ölçüm için dört telli bağlantı önerilir.
- Aşırı ısınmayı önlemek için ısı dağılımına dikkat edin.
- Esas olarak DC veya düşük frekanslı AC için kullanılır; yüksek frekanslı uygulamalarda dikkatli kullanın.
