Orta gerilimli ve yüksek gerilimli elektrik hattı metal oksit kapakları
Ürün ayrıntıları:
| Menşe yeri: | Dongguan ， Guangdong, Çin |
| Marka adı: | UCHI |
| Sertifika: | SGS.UL |
| Model numarası: | YH10W-216/562 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Toplu |
| Teslim süresi: | 5-7 gün |
| Ödeme koşulları: | T/T, Paypal, Western Union, Para gramı |
| Yetenek temini: | Ayda 5000.000.000 ADET |
|
Detay Bilgi |
|||
| Vurgulamak: | Orta gerilimli elektrik hattı kapakları,Yüksek voltajlı metal oksit varistörleri,Elektrik hattı dalgalanma engelleyici |
||
|---|---|---|---|
Ürün Açıklaması

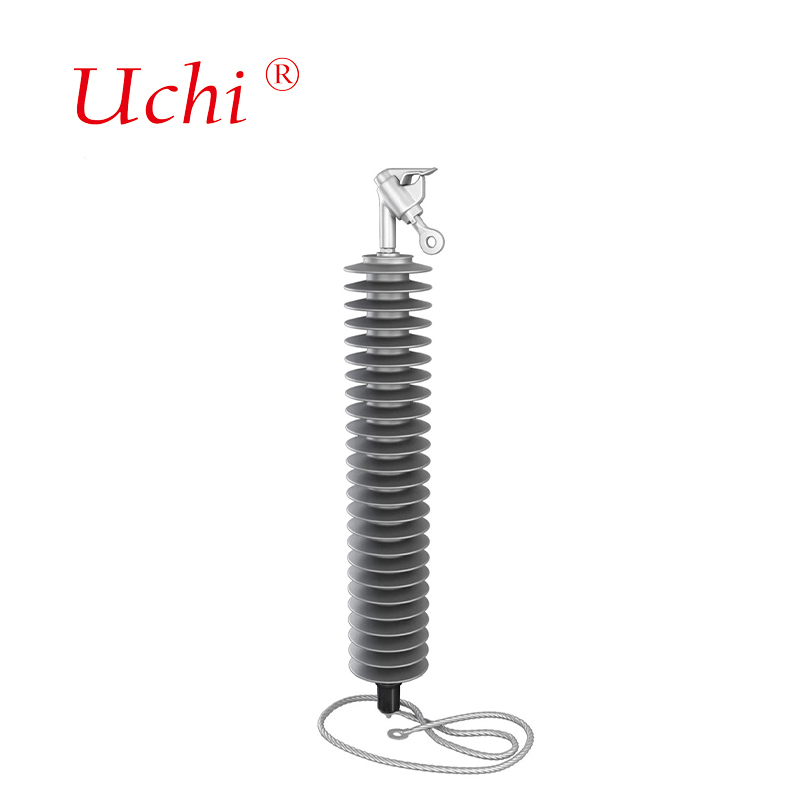

Orta Gerilim ve Yüksek Gerilim Güç Hattı Metal Oksit Parafudrları
Güç Hattı Parafudrumuz, yıldırım çarpmalarına karşı elektrik altyapısını korumak için yüksek kaliteli, güvenilir ve uygun maliyetli bir çözüm sunar. Beş yıllık garantimiz, kolay kurulumumuz ve üstün tasarımımız ile parafudrumuz, uzun yıllar boyunca tutarlı koruma sağlar.
Güç Hattı Parafudru Teknik Özellikleri
- Tip: OG ve YG
- Uygulama: OG ve YG tipi için güç hattı parafudru
- Malzeme: Polimer gövde
- Renk: Gri
- Yüksek kaliteli MOV diskleri/blokları
- %100 rutin test edilmiş
- KEMA, CEPRI, XIHARI test raporu ve ISO 9001 kalite sertifikası
- GB, IEC, IEEE ve diğer standartlara uygundur
Hattın önerilen yerlerine, hat simülasyonumuza uygun olarak güç hattı parafudrlarının montajı, aşırı gerilim korumasını artırır. Özellikle miktarları ve montaj yerleri açısından optimum hat parafudrlarının seçilmesi, genel hat sisteminin güvenilirliğini ve sağladığı gücün kalitesini önemli ölçüde artırır.
Faydalı Uygulamalar
- Yıldırımdan korunma performansını artırın
- Kötü topraklama ve yüksek yıldırım aktivitesinden kaynaklanan kesintileri azaltın
- Çift devre kesinti oranlarını azaltın / alt yapı dağıtım hatlarını koruyun
- Anahtarlama dalgalanma kontrolü sağlayın - yapısal optimizasyon ve daha düşük açıklıklar
- Güvenliği artırın - kişisel yaralanmaları ve ekipman hasarını önler
- Hat yükseltme ve sıkıştırma için - azaltılmış yalıtım seviyeleri
- Hat üzerinde canlı çalışma için - minimum yaklaşım mesafesini geçici olarak azaltın
- Hat sisteminde daha düşük kurulum maliyetleri ve kayıplar elde edin (kesintiler)
İki Farklı Güç Hattı Parafudru Tasarımı Mevcuttur
1. Aralıksız Hat Parafudru (NGLA)
Aralıksız hat dalgalanma tutucuları (NGLA), yüksek derecede montaj esnekliği ve operasyonel güvenilirlik sunar. Kule tasarımına ve izolatörlerin ve hatların düzenine bağlı olarak, bu tutucular doğrudan izolatörlere veya kuleye monte edilebilir. NGLA'lar, aşırı gerilimleri izolatör dayanım geriliminin altındaki değer seviyelerine sınırlar.
NGLA'nın Avantajları
- En esnek çözüm (iletken, kule, izolatör vb. üzerine montaj)
- Termal aşırı yük durumunda tutucuyu devreden çıkaran bir ayırıcı seri olarak monte edilmiştir
- Değiştirme planlanana kadar havai hattın çalışmaya devam etmesini sağlar
- Yüksek enerji emme kapasitesi sayesinde yıldırım ve anahtarlama aşırı gerilimlerine karşı çok yüksek düzeyde koruma sunar
- En son IEC 60099-4 standardına uygun olarak tasarlanmış ve test edilmiştir
2. Harici Aralıklı Hat Parafudru (EGLA)
EGLA hat dalgalanma tutucuları, normal koşullar altında hat dalgalanma tutucusunun aktif parçasını hat geriliminden galvanik olarak izole eden seri olarak yerleştirilmiş harici bir kıvılcım aralığına sahiptir. Yıldırım durumunda, kıvılcım aralığı atlar ve tutucu, toprak arıza akımını birkaç kA'dan birkaç ampere sınırlar ve arkı 10 ms içinde söndürür, böylece her iki hat ucunda da devre kesici çalışmasına gerek kalmaz.
EGLA'nın Avantajları
- Normal koşullar altında seri aralık tutucu parçasını sistem geriliminden ayırdığından, kaçak akım yoktur
- Daha düşük tutucu anma gerilimi gereklidir
- Ayırıcı ve toprak hattına gerek yoktur
- Kısa açıklıklara sahip çoklu devre kuleleri için uygundur - son derece kompakt tasarım, çok küçük çapraz kol açıklıklarına sahip kulelere bile montaja izin verir
- Canlı montaj için daha uygundur
- Polimer izolatörlü komple EGLA çözümleri de mevcuttur
Teknik Özellikler
| Tip | Anma Gerilimi | MCOV(KV) | 8/20 Akım Darbesi Kullanılarak Maksimum Artık Gerilim (kV) | Sızdırma Mesafesi (mm) | Kuru Ark Mesafesi (mm) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5 | 8.2 | 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 | 16.3 | 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 | 24.5 | 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 | 32.6 | 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 | 40.8 | 46.1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 | 48.9 | 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 | 57.1 | 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 | 65.2 | 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 | 73.4 | 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 | 81.6 | 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 | 89.7 | 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 | 97.9 | 109.6 | 1340 | 428 |
| Tip | Anma Gerilimi (kV) | MCOV(kV) | 8/20 Akım Darbesi Kullanılarak Maksimum Artık Gerilim (kV) | Tekrarlayan yük transferi dayanımı Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | 154 | 134 | 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 | 221 | 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264 | 235 | 201 | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 | 250 | 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 | 266 | 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 | 281 | 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 | 500 | 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594 | 532 | 452 | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 | 562 | 478 | 1.2 |
