OEM ODM Voltaj Bağımlı Direnç, MOV Metal Oksit Varistör 14D471K
Ürün ayrıntıları:
| Menşe yeri: | Dongguan，Guangdong, Çin |
| Marka adı: | UCHI |
| Sertifika: | 14D471K |
| Model numarası: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 adet |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Toplu/Cephane/Makara |
| Teslim süresi: | 5-7 gün |
| Ödeme koşulları: | T/T, Paypal, Western Union, Para gramı |
| Yetenek temini: | Ayda 5000.000.000 ADET |
|
Detay Bilgi |
|||
| Max. Maks. Allowable Voltage AC İzin Verilen Voltaj AC: | 300(d) | Max. Maks. Allowable Voltage DC İzin Verilen Voltaj DC: | 385(V) |
|---|---|---|---|
| varistör gerilimi: | 423-517 (V) | Anma Gücü: | 0,60(G) |
| Tipik Kapasitans: | 430(sf) | Kaçak akım: | ≦200(μA) |
| Vurgulamak: | OEM Gerilime Bağlı Direnç,ODM Gerilime Bağlı Direnç,14D471K MOV Metal Oksit Varistör |
||
Ürün Açıklaması

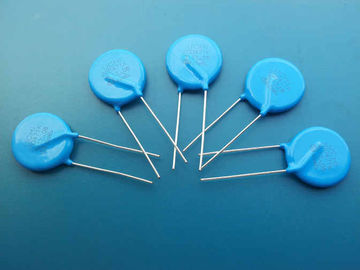

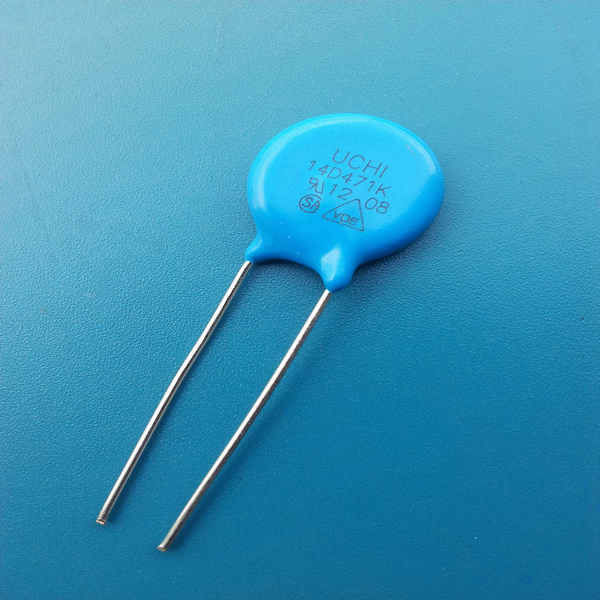

Gerilime bağlı direnç - MOV(metal oksit varistör)- 14D471K
Hızlı Detay:
• Geniş voltaj aralığı seçimi - 14 VRMS'den 680 VRMS'ye. Bu, özel uygulama için doğru bileşenin kolayca seçilmesini sağlar.
• Bileşen boyutuna göre yüksek enerji emme kapasitesi.
• Tepki süresi 20 ns'den az, geçici olay meydana geldiği anda kenetleniyor.
• Düşük bekleme gücü - bekleme durumunda neredeyse hiç akım kullanılmaz.
• Düşük kapasitans değerleri, varistörleri dijital anahtarlama devrelerinin korunması için uygun hale getirir.
• Yüksek gövde yalıtımı - koyu sarı kaplama 2500 V'a kadar koruma sağlar ve kısa devreleri önler.
bitişik bileşenler veya izler.
• Tam olarak tanımlanmış boyutsal toleranslara sahip bant üzerinde mevcuttur, bu da varistörleri otomatik için ideal hale getirir
ekleme.
• UL 1449 sürüm 3 (dosya numarası: E332800) onaylıdır ve UL onaylı alev geciktirici malzemeler kullanılarak üretilmiştir.
• Şiddetli yükleme koşulları altında dahi IEC'ye göre tamamen alev almaz.
• Varistörleri nemli veya toksik ortamlarda kullanım için güvenli hale getiren gözeneksiz cila.Cila ayrıca IEC 60068-2-45 uyarınca temizleme solventlerine karşı dayanıklıdır.
Tanım:
Varistörler, örneğin yıldırım, anahtarlama veya AC veya DC güç hatlarında elektrik gürültüsünden kaynaklanabilecek yüksek gerilim geçişlerine ve dalgalanmalarına karşı güvenilir ve ekonomik koruma sağlar.Çok daha yüksek geçici enerjileri absorbe edebildikleri ve pozitif ve negatif geçici durumları bastırabildikleri için geçici baskılayıcı diyotlara göre avantajları vardır. Bir geçici durum meydana geldiğinde, varistör direnci çok yüksek bir bekleme değerinden çok düşük bir iletkenlik değerine değişir. .Geçici durum böylece emilir ve güvenli bir seviyeye kenetlenir, hassas devre bileşenleri korunur. Varistörler homojen olmayan bir malzemeden üretilir ve iki parçacığın temas noktalarında doğrultucu etki gösterir.Birçok seri ve paralel bağlantı, varistörün voltaj değerini ve akım kapasitesini belirler.
Uygulamalar:
Varistörler, aşağıdakiler dahil birçok uygulamada kullanılabilir:
• Bilgisayarlar
• Zamanlayıcılar
• Amplifikatörler
• Osiloskoplar
• Tıbbi analiz ekipmanı
• Sokak aydınlatması
• Ayarlayıcılar
• Televizyonlar
• Denetleyiciler
• Endüstriyel enerji santralleri
• telekomünikasyon
• Otomotiv
• Gazlı ve benzinli cihazlar
• Elektronik ev aletleri
• Röleler
• Yayın
• Trafik tesisleri
• Elektromanyetik valfler
• Demiryolu dağıtımı/araçları
• Tarım
• Güç kaynakları
• Hat toprağı (toprak koruması)
• Mikrodalga fırınlar
• Oyuncaklar vs.
Özellikler:
|
|
|
ÖZELLİKLER |
HAYIR. |
|||||||||||||||
|
|
PARÇA HAYIR. |
14D471K |
SAYFA 1/2 |
|||||||||||||||
|
|
|
|||||||||||||||||
|
|
1.OUTLINE |
|||||||||||||||||
|
|
1.1 |
DIŞ GÖRÜNÜŞ |
Herhangi Bir Çatlak Olmadan Markalama Net Olmalıdır |
|||||||||||||||
|
|
1.2 |
BOYUTLAR |
ÖLÇÜLER (mm) |
|||||||||||||||
|
|
|
D (maks) |
16.5 |
|||||||||||||||
|
|
H (maks) |
20 |
||||||||||||||||
|
|
T (maks) |
6.7 |
||||||||||||||||
|
|
D(±0,02) |
0.8 |
||||||||||||||||
|
|
E(±1.0) |
7.5 |
||||||||||||||||
|
|
|
|||||||||||||||||
|
|
2.ELETRİKSEL PARAMETRE |
|||||||||||||||||
|
|
2.1 |
Maks.İzin Verilen Voltaj |
AC: 300(V) |
1 mA DC'de |
||||||||||||||
|
|
DC: 385(V) |
|||||||||||||||||
|
|
2.2 |
varistör gerilimi |
423-517 (V) |
VO.1 mA□ V1.0 mA▓ |
||||||||||||||
|
|
2.3 |
Anma Gücü |
0,60(G) |
|
||||||||||||||
|
|
2.4 |
Maks.Sıkıştırma gerilimi |
IP: 50(A) |
Akım Dalga Formunu Test Edin 8/20μs |
||||||||||||||
|
|
VK:775(V) |
|||||||||||||||||
|
|
2.5 |
Dalgalanma Akımına Dayanma |
1 kez: 4500(A) |
Akım Dalga Formunu Test Edin 8/20μs |
||||||||||||||
|
|
2 kez 2500(A) |
|||||||||||||||||
|
|
2.6 |
Maks.Enerji |
125(J) |
Akım Dalga Formunu Test Edin 10/1000μs |
||||||||||||||
|
|
2.7 |
Tipik Kapasitans |
430(sf) |
@1KHz |
||||||||||||||
|
|
2.8 |
Kaçak akım |
≦200(μA) |
Varistör Geriliminin %80'inde |
||||||||||||||
|
|
2.9 |
Doğrusal Olmayan Üs(α) |
≧45 |
|
||||||||||||||
|
|
2.10 |
Varistör Geriliminin Sıcaklık Katsayısı |
≦±0,05%/℃ MAKS. |
|
||||||||||||||
|
|
2.11 |
Dürtü Ömrü |
≦±10%(V1 mA) |
Akım Dalga Formunu Test Edin 8/20μs |
||||||||||||||
|
|
ÖZELLİKLER |
HAYIR. |
||||||||||||||||
|
PARÇA HAYIR. |
14D471K |
SAYFA 2 / 2 |
||||||||||||||||
|
|
||||||||||||||||||
|
3. Mekanik Gereksinimler |
||||||||||||||||||
|
3.1 |
Sonlandırmaların Gerilmesi |
Olağanüstü Hasar Yok |
1Kgf, 10Sn |
|||||||||||||||
|
3.2 |
Sonlandırma Bükme |
Olağanüstü Hasar Yok |
0,5 Kg, 90˚, 3 Kez |
|||||||||||||||
|
3.3 |
Titreşim |
Olağanüstü Hasar Yok |
Frekans: 10-55hz Amper: 0,75 mm, 1Dk |
|||||||||||||||
|
3.4 |
Lehimlenebilirlik |
Terminalin Min.95%'i Üniform Olarak Lehimle Kaplanmalıdır |
Lehim Sıcaklığı:230±5 ℃ Daldırma Süresi:2±0.5Sn |
|||||||||||||||
|
3.5 |
Lehimleme Isısı Direnci |
≤±%5 |
Lehim Sıcaklığı:260±5 ℃ |
|||||||||||||||
|
Daldırma Süresi:10±1Sn |
||||||||||||||||||
|
4．Çevresel Gereksinimler |
||||||||||||||||||
|
4.1 |
Yüksek Sıcaklıkta Depolama |
≤±%5 |
Ortam Sıcaklığı:125±2 ℃ Süre: 1000 saat |
|||||||||||||||
|
4.2 |
Düşük Sıcaklıkta Depolama |
≤±%5 |
Ortam Sıcaklığı: -40±2 ℃ Süre: 1000 saat |
|||||||||||||||
|
4.3 |
Yüksek Nemli Depolama/Nemli Isı |
≤±%5 |
Ortam Sıcaklığı:40±2 ℃ %90-95 Bağıl Nem Süre: 1000 saat |
|||||||||||||||
|
4.4 |
Sıcaklık Döngüsü |
≤±%5 |
Adım |
Sıcaklık |
Dönem |
|||||||||||||
|
1 |
-40°C |
30 dk |
||||||||||||||||
|
2 |
Oda ısısı |
15 dakika |
||||||||||||||||
|
3 |
125°C |
30 dk |
||||||||||||||||
|
4 |
Oda ısısı |
15 dakika |
||||||||||||||||
|
4.5 |
Yüksek Sıcaklık Yükü |
≤±%10 |
Ortam Sıcaklığı:85±2 ℃ Süre:1000h Yük:Maks İzin Verilen Voltaj |
|||||||||||||||
|
4.6 |
Yüksek Nem yükü |
≤±%10 |
Ortam Sıcaklığı:125±2 ℃ Süre:1000h Yük:Maks İzin Verilen Voltaj |
|||||||||||||||
|
4.7 |
Çalışma Sıcaklığı Aralığı |
-40°C～+85°C |
-40°C～+85°C |
|||||||||||||||
|
4.8 |
Depolama Sıcaklık Aralığı |
-40°C～+125°C |
-40°C～+125°C |
|||||||||||||||
|
Parça Numarası |
boşluk(V) |
VDC(V) |
V1mA(V) |
IP(A) |
Vc(V) |
ben(bir) Standart |
I(A)Yüksek Dalgalanma |
(J)Standart |
(J) Yüksek Dalgalanma |
Anma gücü (W) |
C@ 1KHz (pf) |
|
14D180K(J) |
11 |
14 |
18(15-21.6) |
10 |
36 |
1000 |
2000 |
4.0 |
7.0 |
0.1 |
11100 |
|
14D220K(J) |
14 |
18 |
22(19.5-26) |
10 |
43 |
1000 |
2000 |
5.0 |
8.0 |
0.1 |
9100 |
|
14D270K(J) |
17 |
22 |
27(24-31) |
10 |
53 |
1000 |
2000 |
6.0 |
10 |
0.1 |
7400 |
|
14D330K(J) |
20 |
26 |
33(29,5-36,5) |
10 |
65 |
1000 |
2000 |
7.5 |
12 |
0.1 |
6100 |
|
14D390K(J) |
25 |
31 |
39(35-43) |
10 |
77 |
1000 |
2000 |
8.6 |
13 |
0.1 |
5100 |
|
14D470K(J) |
30 |
38 |
47(42-52) |
10 |
93 |
1000 |
2000 |
10 |
17 |
0.1 |
4300 |
|
14D560K(J) |
35 |
45 |
56(50-62) |
10 |
110 |
1000 |
2000 |
11 |
20 |
0.1 |
3600 |
|
14D680K(J) |
40 |
56 |
68(61-75) |
10 |
135 |
1000 |
2000 |
14 |
24 |
0.1 |
2900 |
|
14D820K(J) |
50 |
65 |
82(74-90) |
50 |
135 |
4500 |
6000 |
22 |
27 |
0.6 |
2400 |
|
14D101K(J) |
60 |
85 |
100(90-110) |
50 |
165 |
4500 |
6000 |
28 |
33 |
0.6 |
2000 |
|
14D121K(J) |
75 |
100 |
120(108-132) |
50 |
200 |
4500 |
6000 |
32 |
40 |
0.6 |
1700 |
|
14D151K(J) |
95 |
125 |
150(135-165) |
50 |
250 |
4500 |
6000 |
40 |
53 |
0.6 |
1300 |
|
14D181K(J) |
115 |
150 |
180(162-198) |
50 |
300 |
4500 |
6000 |
50 |
60 |
0.6 |
1100 |
|
14D201K(J) |
130 |
170 |
200(180-220) |
50 |
340 |
4500 |
6000 |
57 |
70 |
0.6 |
1000 |
|
14D221K(J) |
140 |
180 |
220(198-242) |
50 |
360 |
4500 |
6000 |
60 |
78 |
0.6 |
900 |
|
14D241K(J) |
150 |
200 |
240(216-264) |
50 |
395 |
4500 |
6000 |
63 |
84 |
0.6 |
830 |
|
14D271K(J) |
175 |
225 |
270(243-297) |
50 |
455 |
4500 |
6000 |
70 |
99 |
0.6 |
740 |
|
14D301K(J) |
190 |
250 |
300(270-330) |
50 |
500 |
4500 |
6000 |
77 |
108 |
0.6 |
670 |
|
14D331K(J) |
210 |
275 |
330(297-363) |
50 |
550 |
4500 |
6000 |
85 |
115 |
0.6 |
610 |
|
14D361K(J) |
230 |
300 |
360(324-396) |
50 |
595 |
4500 |
6000 |
93 |
130 |
0.6 |
560 |
|
14D391K(J) |
250 |
320 |
390(351-429) |
50 |
650 |
4500 |
6000 |
100 |
140 |
0.6 |
510 |
|
14D431K(J) |
275 |
350 |
430(387-473) |
50 |
710 |
4500 |
6000 |
115 |
155 |
0.6 |
460 |
|
14D471K(J) |
300 |
385 |
470(423-517) |
50 |
775 |
4500 |
6000 |
125 |
175 |
0.6 |
430 |
|
14D511K(J) |
320 |
415 |
510(459-561) |
50 |
845 |
4500 |
6000 |
125 |
180 |
0.6 |
390 |
|
14D561K(J) |
350 |
460 |
560(504-616) |
50 |
925 |
4500 |
6000 |
125 |
185 |
0.6 |
360 |
|
14D621K(J) |
385 |
505 |
620(558-682) |
50 |
1025 |
4500 |
6000 |
125 |
190 |
0.6 |
320 |
|
14D681K(J) |
420 |
560 |
680(612-748) |
50 |
1120 |
4500 |
6000 |
130 |
200 |
0.6 |
290 |
|
14D751K(J) |
460 |
615 |
750(675-825) |
50 |
1240 |
4500 |
6000 |
143 |
210 |
0.6 |
270 |
|
14D781K(J) |
485 |
640 |
780(702-858) |
50 |
1290 |
4500 |
6000 |
148 |
220 |
0.6 |
260 |
|
14D821K(J) |
510 |
670 |
820(738-902) |
50 |
1355 |
4500 |
6000 |
157 |
235 |
0.6 |
240 |
|
14D911K(J) |
550 |
745 |
910(819-1001) |
50 |
1500 |
4500 |
6000 |
175 |
255 |
0.6 |
220 |
|
14D102K(J) |
625 |
825 |
1000(900-1100) |
50 |
1650 |
4500 |
6000 |
190 |
280 |
0.6 |
200 |
|
14D112K(J) |
680 |
895 |
1100(990-1210) |
50 |
1815 |
4500 |
6000 |
213 |
310 |
0.6 |
180 |
|
14D122K(J) |
750 |
990 |
1200(1080-1320) |
50 |
1980 |
4500 |
6000 |
232 |
324 |
0.6 |
160 |
|
14D142K(J) |
880 |
1140 |
1400(1260-1540) |
50 |
2310 |
4500 |
6000 |
238 |
327 |
0.6 |
150 |
|
14D162K(J) |
1000 |
1280 |
1600(1440-1760) |
50 |
2640 |
4500 |
6000 |
243 |
331 |
0.6 |
140 |
|
14D182K(J) |
1100 |
1465 |
1800(1620-1980) |
50 |
2970 |
4500 |
6000 |
250 |
335 |
0.6 |
130 |
Rekabet avantajı:,
- Fabrika kaynağı doğrudan
- UL, VDE, SGS, vb. gibi tamamlanmış sertifikalar ve yüksek kalite mevcuttur
- Hızlı teslimat
- En iyi satış sonrası hizmetler
- OEM ve ODM mevcut
