7V ila 40V giriş besleme voltajı aralığına sahip LED Araç Farları ve DC voltaj veya PWM kullanarak tek pinli açma kapama parlaklık kontrolü
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | UCHI |
| Sertifika: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 Adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | toplu |
| Teslim süresi: | 5-7 gün |
| Ödeme koşulları: | T/T, Paypal, Western Union, Para gramı |
| Yetenek temini: | Ayda 5000.000.000 ADET |
|
Detay Bilgi |
|||
| Lümen: | 10000LM / Set | LED çipleri: | Phi-lips çipleri |
|---|---|---|---|
| Koşul: | % 100 Yepyeni | Işık gücü: | 160W/kit (80W/ampul) |
| Malzeme: | Alüminyum Alaşım | Başlangıç gücü: | 150W |
| Anahtar Kelimeler: | Araba far | Işık Lümeni: | 9600LM/set |
| Diyafram: | Melek gözü | Işık Akısı: | Ampul başına 4000 lümen |
| Çalışma voltajı: | 9-36V DC | modeli: | G5S-H4 |
| Uyumluluk: | H11/H7/H4 soketli çoğu araba modeline uyar | Lamba lümeni: | 4000LM/Ampul |
| Ürün Modu: | G7-H11-PHI-4000LM | ||
| Vurgulamak: | LED Araç Farları 7V-40V,PWM LED Araç Farları,Tek Pinli Parlaklık Kontrollü Farlar |
||
Ürün Açıklaması
Genel Açıklama
EC9521 güç anahtarları USB uygulamaları için tasarlanmıştır.
35mΩ N kanallı MOSFET güç anahtarı, USB spesifikasyonunun gerilim düşüşü gereksinimlerini karşılar.
Koruma özellikleri arasında akım sınırı koruması, kısa devre koruması ve aşırı sıcaklık koruması vardır.
Aygıt, çıkış akımı akım sınır düzeyinde sınırlamaktadır.
Aşırı sıcaklık koruması, kısa devre veya aşırı yük koşullarında bağlantı sıcaklığını 140 °C'nin altına sınırlandırır.
Özellikleri
◆35mΩ Yüksek Yan MOSFET
◆Tensiyon aralığı: 3.5V ila 5.5V
◆Akım Sınırı ve Kısa devre korumaları
◆Sıcaklıktan Koruma
◆Giriş ayarlandı
◆Girişi etkinleştir
◆Lumsuz ve yeşil cihazlar mevcuttur
Başvurular
◆Desktop ve dizüstü bilgisayarlar
◆USB portları
◆Yüksek yan güç koruma anahtarları

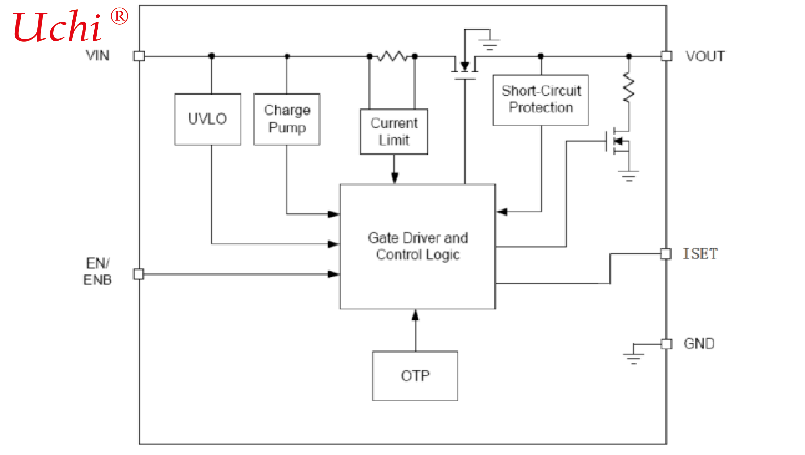

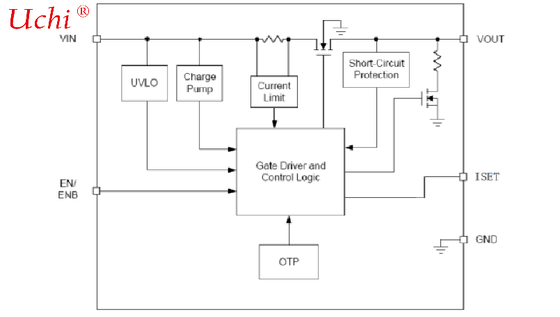

Function Description VIN Under-Voltage Lockout (UVLO) The EC9521 power switches have a built-in under-voltage lockout circuit to keep the output shutting off until internal circuitry is operating properly. UVLO devresinin histerezi ve bir arıza çözme özelliği vardır, bu nedenle genellikle giriş üzerindeki alt şut geçicilerini görmezden gelir. Giriş voltajı UVLO eşiğini aştığında,çıkış voltajı, girme akımı azaltmak için yumuşak başlatmaya başlar.. Güç anahtarı Güç anahtarı düşük bir RDS ((ON) olan N kanallı bir MOSFET'tir. İç güç MOSFET'inde vücut diodu yoktur.MOSFET, VOUT'tan VIN'e ve VIN'den VOUT'a akışa engel olur.. Akım Sınırı Koruması EC9521 güç anahtarları akım sınırı koruma işlevini sağlar. Akım sınırı sırasında, cihazlar akım sınırında çıkış akımını sınırlar.Güvenilir çalışma için, cihaz uzun süreli olarak akım sınırında çalıştırılmamalıdır. Kısa devre koruması, aşırı yüklenme veya kısa devre nedeniyle çıkış voltası 1.5V'den aşağı indiğinde,Aygıtlar çıkış akımı güvenli bir seviyeye kadar sınırlandırır.. Kısa devre akım sınırı, kısa devre koşullarında güç dağılmasını azaltmak için kullanılır. Eğer bağlantı sıcaklığı aşırı sıcaklık eşiğine ulaşırsa,Cihaz termal kapanmaya girecek.. ISET ISET pin, Riset tarafından akım sınırını ayarlayabilir: ILim=120k*1.14V/Reset Etkinleştir / Etkisizleştir 0.8V'nin altındaki EN'i çekmek cihazı devre dışı bırakır ve 2V'nin üstündeki EN'i çekmek cihazı etkinleştirir.IC devre dışı kaldığında, besleme akımı 1μA'dan daha azına düşürülür. Etkin giriş hem TTL hem de CMOS mantık seviyeleri ile uyumludur. EN pin'i yüzer durumda bırakılamaz.Aşırı sıcaklık koruması Bağlantı sıcaklığı 140°C'yi aştığında, iç ısı algılama devri güç FET'i kapatır ve cihazın soğumasına izin verir.İçsel ısı algılama devresinin cihazı etkinleştirmesi, sürekli ısı koruması sırasında bir puls çıkışı ile sonuçlanır. ısı koruması aşırı sıcaklık koşulları durumunda IC i i n korumak için tasarlanmıştır.Bağlantı sıcaklığı TJ=+125°C'yi geçemez.
Uygulama Bilgisi Giriş Kondansatörü EC9521 yakınında bulunan VIN'den GND'ye 1μF seramik bypass kondansatörü, kısa devre arızası olayı sırasında zillemeyi bastırmak için şiddetle tavsiye edilir.Bypass kondansatörü olmadan, çıkış kısa giriş üzerinde yeterli zil neden olabilir (yakıt kurşun indüktansından) iç kontrol devrelerine zarar vermek için.Çıktı Kondansatörü VOUT ve GND arasında düşük ESR 10μF alüminyum elektrolitik veya tantalum, aşağı akım çevresel sıcak bağlama sırasında voltaj düşüşünü azaltmak için şiddetle önerilir.. (Her USB 2.0, çıkış bağlantı noktaları, her merkezde en az 120μF düşük ESR toplu kapasitansına sahip olmalıdır). Yüksek değerli çıkış kapasitörü, çıkış yükü ağır olduğunda daha iyidir. Ek olarak, çıkışı 0 ile atlamak.1μF seramik kondansatör, cihazın kısa devre geçiciliklerine karşı bağışıklığını arttırır. Düzenleme Dikkat PCB düzeni, ısı dağılımını en üst düzeye çıkarmak ve voltaj düşüşünü, düşüşünü ve EMI'yi en aza indirmek için dikkatlice yapılmalıdır.Lütfen giriş kondansatörleri VIN pinine mümkün olduğunca yakın yerleştirin2. Yüksek frekanslı dalgalanmaların koparılması için yük için çıkış koparma kondansatörleri yükün yakınına mümkün olduğunca yakın yerleştirilmelidir. 3.Mükemmel yük geçici performans için parazitik direnci ve indüktansa azaltmak için yük yakınında EC9521 ve çıkış kapasitörleri bulun.4. Giriş ve çıkış kondansatörlerinin negatif pinleri ve GND pinleri yükün zemin düzlemine bağlı olmalıdır. 5. VIN ve VOUT izlerini mümkün olduğunca geniş ve kısa tutun.
