Genel Tanımlama Özellikler The EC4304 is a high-efficiency continuous mode inductive step-down converter which drives N-channel MOSFET and it is designed for driving single or multiple series connected LEDs from a voltage source higher than the LED voltage7V ve 40V arasındaki giriş kaynağından çalışır ve dış elemanlara ve güç kaynağı voltajına bağlı olarak 1A'ya kadar harici olarak ayarlanabilir bir çıkış akımı sağlar.Bu EC4304, çıkış anahtarı ve yüksek taraflı çıkış akım algılama devresini içerir., çıkış akımını ayarlamak için harici bir direnç kullanır. ADJ pini DC voltajı veya PWM dalga biçimini kabul eder.Bu, kontrol frekansına bağlı olarak sürekli veya kapalı bir çıkış akımı sağlayacaktır. PWM filtre bileşenleri, yumuşak başlangıç yükselen bir zaman ayarına sahiptir. Yumuşak başlangıç zamanı, ADJ pininden yere bir harici kondansatör kullanarak artırabilir. 0.2V veya daha düşük ADJ pin çıkışı kapatır ve düşük akım bekleme durumuna cihazı geçirir. - Evet.7V'den 40V'ye kadar güç veren voltajta çalışır.- Evet.İç 40V NDMOS anahtarı- Evet.Çıkış Akımı 1A- Evet.Tek Pin Açma/Kapatma ve Parlaklık Kontrolü DC Voltaj veya PWM kullanılarak- Evet.EC4304 % 95'e kadar Verimlilik- Evet.Tipik +/- 5% LED Akım Doğruluğu- Evet.Girdi Voltaj Kilitlenmesi Altında- Evet.SOT23-5L,DFN 3x3 8L,SOT89-5L Paketi- Evet.RoHS uyumlu ve halogen içermeyen Başvurular- Evet.Otomobil LED Işıklandırması- Evet.Yüksek Güçlü LED Aydınlatma- Evet.İzleyici ve acil durum aydınlatması- Evet.Mimarlık Işığı- Evet.Düşük Voltajlı Endüstriyel Aydınlatma- Evet.İşaret ve Dekoratif LED Işıklandırma

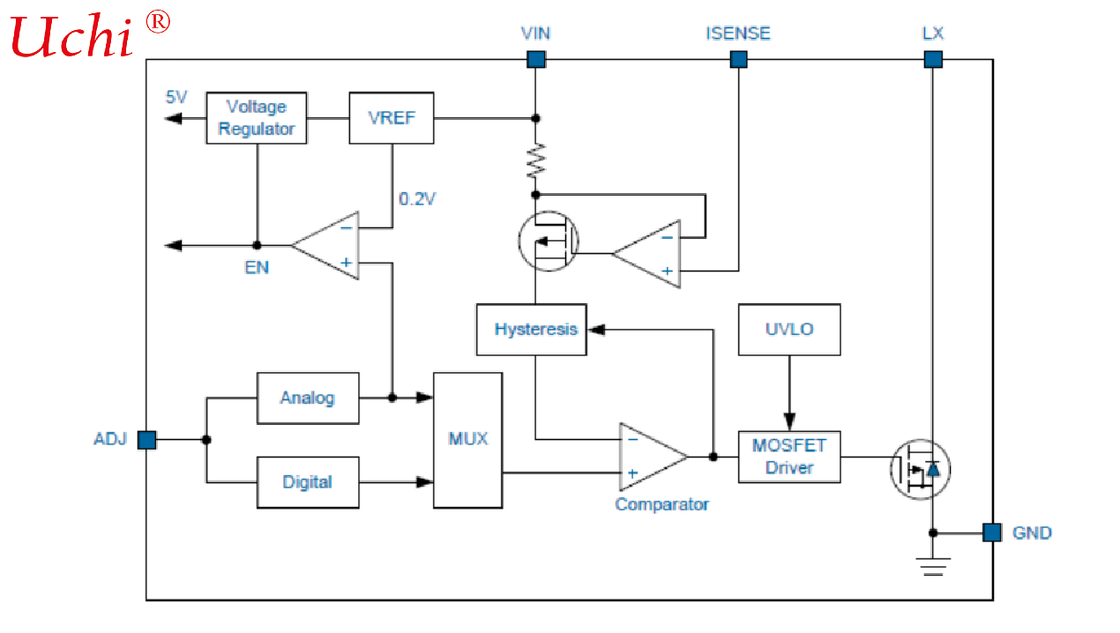

Fonksiyonel AçıklamaEC4304, basit, yüksek verimli, sürekli modlu endüktif adım aşağı dönüştürücüdür. Cihaz, 7V'den 40V'ye kadar giriş voltaj aralığında çalışır ve 1A çıkış akımı sağlar.Yüksek taraflı akım algılayıcı direnç, çıkış akımını ayarlar ve özel bir PWM karartma girişi, geniş bir parlaklık aralığında titreşimli LED karartmasını sağlarYüksek taraflı akım algılama şeması ve yerleşik akım ayarlama devresi, %5 doğrulukla LED akımı sağlarken gerekli olan dış bileşen sayısını en aza indirir.%1 algılama direnci kullanılarak.Çıktı Akımını DüzenleAygıt, ADJ çubuğu ile eşiğindeki karşılaştırıcı arasında düşük geçişli bir filtre ve ADJ ile iç referans voltajı arasında dahili bir akım sınırlayıcı direnç içerir.Bu, VSENSE anahtarlama eşiğini değiştirmek ve çıkış akımını ayarlamak için ADJ pininin DC veya dürtü sinyalleriyle aşırı çalıştırılmasına izin verirÇıktı akımı ayarlama modlarının ayrıntıları uygulama bölümünde şöyle verilmiştir: Çıktı akımının değeri 0,1Ω'da 1A'dır (0,5A'da 0.2Ω) ve bu ADJ terminal 1 olduğunda hesaplanan bir çıkış akımı.25V yüzer.Kapatma ModuADJ pinini yaklaşık olarak 100μs'den fazla bir süre için 0.2V'nin altındaki bir gerilimi almak, çıkışı kapatır ve besleme akımı 20μA nominal düşük bekleme seviyesine düşer.Yumuşak BaşlangıçCihaz, PWM filtresi aracılığıyla gecikme nedeniyle yumuşak başlangıç eylemine sahiptir.Bu düğme üzerinde voltajın açma eşiğine yükselmesi için gereken zamanı artırarak ve karşılaştırıcı girişindeki kontrol voltajının yükselme hızını yavaşlatarakDış kondansatör olmadan, çıkışın nihai değerinin% 90'ına ulaşması için gereken zaman yaklaşık 500μs'dir. Kapasitans eklemek bu gecikmeyi yaklaşık 0.5ms/nF arttırır.Doğal açık devre LED korumasıLED'lere bağlantı açık devreli ise, bobin çipin LX pininden izole edilir, böylece çip hasar görmez.arka EMF, drenajı arızalı voltajının üzerinde zorlayarak iç düğmeye zarar verebilir..
