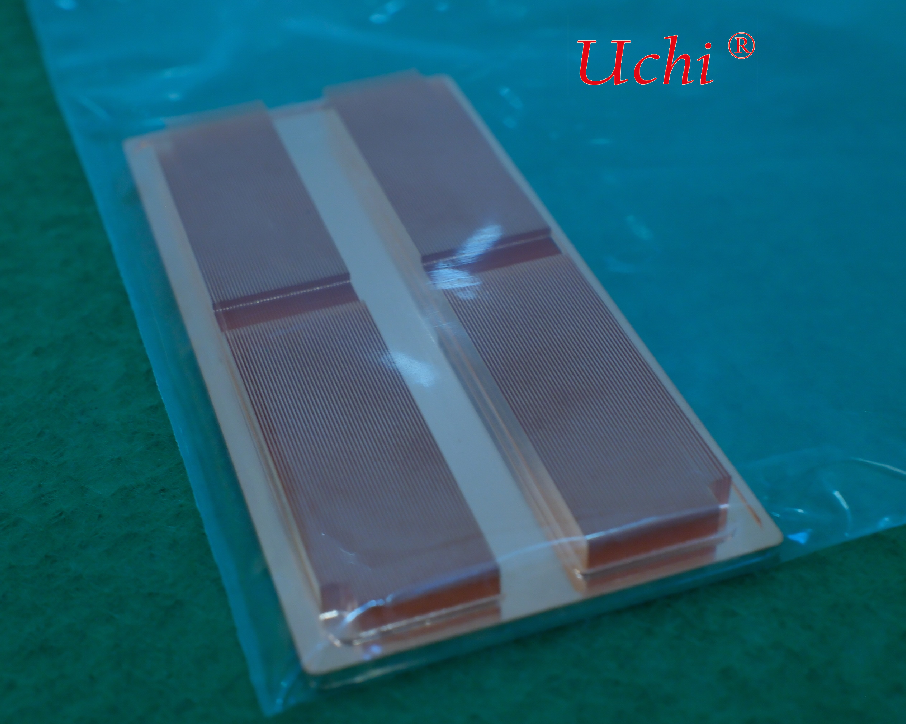

Sol ve sağda, iki ısı üreten çipe (çift GPU, çift RF çipi veya çift lazer çubuğu gibi) karşılık gelen, ince oluklara sahip iki saf bakır mikrokanal ısı değişim bölgesi görülebilir. Ortada, ısı kaynakları için bölgelere ayrılmış ısı dağılımını gerçekleştiren bir izolasyon hendeği ayrılmıştır, bu da farklı çip güç tüketimlerini bireysel olarak eşleştirebilir.

Yüzeydeki ince paralel çizgiler mikrometre ölçekli mikrokanallardır. Soğutucu, bu küçük oluklardan akarak ısı değişim alanını büyük ölçüde genişletir ve yüksek ısı akısı yoğunluğunun ısısını uzaklaştırır.

Ana gövde yüksek saflıkta saf bakırdan yapılmıştır, çevresinde metal sızdırmazlık tabanı bulunur. Mikrokanal bakır levha ve taban plakası, basınca dayanıklılık ve sızıntıyı önlemek için vakum lehimleme ile hermetik olarak birleştirilir. Temas yüzeyi, çiplerle yakın temas sağlamak ve temas termal direncini azaltmak için hassas bir şekilde işlenmiştir.

Geleneksel tek parça mikrokanal soğuk plakalar tek bir ısı kaynağı için tasarlanmıştır. Bu çift ısı kaynağı entegre soğuk plaka, iki çipin ısısını aynı anda dağıtır. Akış yolları, paralel veya seri su devreleri olarak tasarlanabilir, çoklu çip modülleriyle uyumludur ve montaj alanından tasarruf sağlar.

Bu saf bakır çift bölgeli mikrokanal sıvı soğuk plakası, bölgeli mikrometre ölçekli mikrokanal yapısına sahip yüksek saflıkta bakırdan hassas bir şekilde işlenmiştir. Tek bir soğuk plaka aynı anda iki ısı üreten çipe hizmet eder. Vakum lehimleme ile entegre sızdırmazlık, su devresi için kararlı basınca dayanıklılık sağlar ve sızıntıyı ortadan kaldırır. Çalışma yüzeyi, çiplerle sıkı bir bağ sağlamak ve arayüzey termal direncini azaltmak için hassas bir şekilde zımparalanmıştır. Akış kanalı yoğunluğu ve su devresi şeması, sıcaklık tekdüzeliğini optimize etmek için iki çip arasındaki güç farkına göre özelleştirilebilir. Yüksek güçlü çoklu çip modüllerinin sıvı soğutma gereksinimlerini karşılamak için dış boyutların, giriş/çıkış konumlarının ve montaj deliklerinin özelleştirilmesi desteklenir.

✅ Çift ısı kaynağı bölgeli soğutma: Bir soğuk plaka iki çipi eşzamanlı olarak soğutur, modül sıcaklık tekdüzeliğini optimize eder ve genel sistem alanından tasarruf sağlar ✅ Saf bakır mikrokanallarla geliştirilmiş ısı transferi: Yoğun mikrometre ölçekli akış kanalları büyük ısı değişim alanı sağlar ve ultra yüksek ısı akısı yoğunluğunu destekler ✅ Vakum lehimleme sızdırmazlığı: Yüksek basınca dayanıklı sağlam kaynak dikişleri; uzun süreli döngüsel çalışma sırasında su sızıntısı riski yoktur ✅ Özelleştirilebilir farklılaştırılmış akış kanalları: Farklı güç tüketimine sahip çipler için ayrı kanal tasarımı, daha dengeli sıcaklık kontrolü sağlamak üzere mevcuttur ✅ Düşük temas termal direnci çalışma yüzeyi: Mükemmel çip uyumu için hassas düzlem işleme ✅ Geniş uyumluluk: Yapay zeka çoklu çip modülleri, lazer dizileri, RF güç amplifikatörleri, radar montajları ve yüksek güçlü yarı iletken modüller
