Akıllı Sıvı Soğutma Koltuğu için Su Dolaşımı Sıcaklığı Kontrol Modülü

Sıvı Soğutmalı Yatak için Sıcaklık Kontrol Ünitesinin Tam Montaj Süreci (Üç Diyagramla Eşleşen Tüm Bileşenler)
I. Tam Malzeme Listesi (Üç Diyagramla Eşleşen Bileşenler)

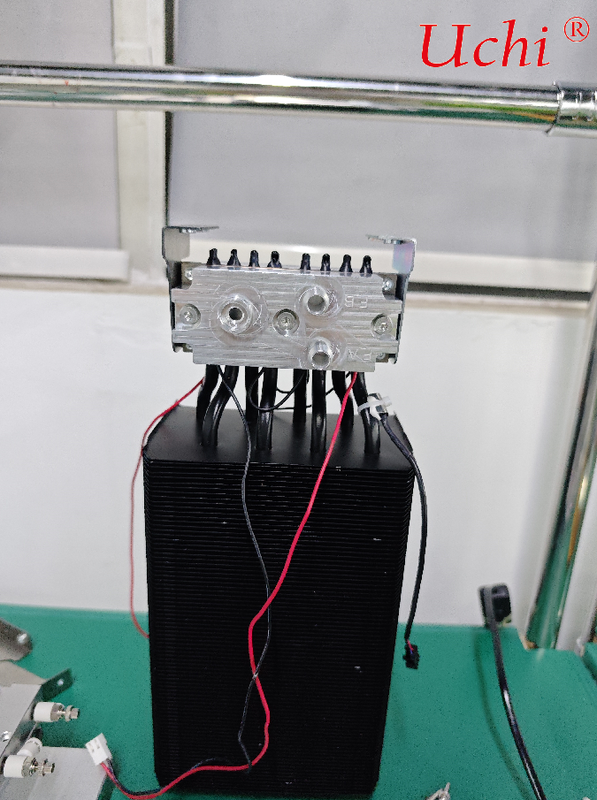

Soğutma Çekirdek Modülü (Diyagram 1): Çift devreli alüminyum su soğutma plakaları, 8 ısı ileten ısı borusu, çok sayıda TEC termoelektrik soğutma çipi, TEC çipler için kırmızı ve siyah güç kaynağı kabloları

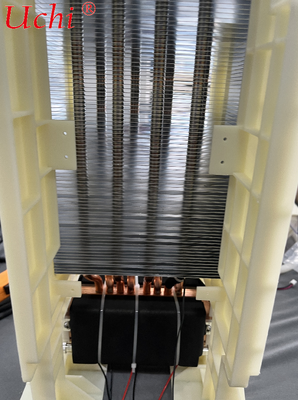

Isı Dağıtım Montajı (Diyagram 3): Naylon yalıtımlı hava kanalı braketi, yüksek yoğunluklu alüminyum kanatlı radyatör, bakır ısı dengeleme boruları, TEC çipler için siyah ısı ileten taban

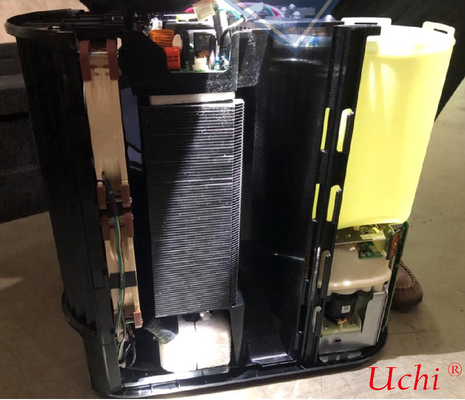

Ana Gövde, Su Devresi ve Elektronik Kontrol Bileşenleri (Sökülmüş Ana Ünite Diyagramı 2): Plastik ana ünite kabuğu, su deposu, sessiz dolaşım su pompası, ana kontrol PCB devre kartı, titreşim önleyici sünger, kablo demeti klipsleri, DC soğutma fanı, su seviyesi sensörü, sıcaklık probu, harici işletim paneli
II. Adım 1: Soğutma Çekirdeği ve Isı Dağıtım Montajının Laminasyonlu Montajı (Çekirdek Bileşenlerin Sıcak Uç Montajı)
TEC soğutma çiplerinin sıcak uç yüzeylerini ve siyah bakır tabanın düz yüzeyini temizleyin, ardından boşlukları doldurmak ve termal direnci azaltmak için ince bir tabaka termal macun uygulayın.
Çok sayıda TEC soğutma çipinin sıcak uçlarını siyah tabana sıkıca bastırın ve kablo bağlarıyla geçici olarak sabitleyin; TEC çiplerinin soğuk uçlarını yukarı doğru hizalayarak üstteki çift devreli alüminyum su soğutma plakalarıyla hizalayın.
Her bir bakır ısı borusunun bir ucunu siyah tabanın önceden ayrılmış boru oluklarına yerleştirin ve diğer ucunu üstteki yüksek yoğunluklu alüminyum kanatlı radyatörden geçirin. Her ısı borusunun kanatlarla gevşek boşluklar olmadan sıkı bir geçme bağlantı oluşturduğundan emin olun.
Bej naylon yalıtımlı hava kanalı braketini takın, radyatörün her iki tarafındaki montaj deliklerini hizalayın ve vidalarla sabitleyerek kapalı bir dikey hava kanalı oluşturun, fanın tüm hava akışının alüminyum kanatlardan geçtiğinden emin olun.
TEC çiplerinin kırmızı ve siyah güç kaynağı kablolarını bağlayın, kablo demetini braketin önceden ayarlanmış tel oluklarından geçirin ve metal radyatörle temas nedeniyle kısa devreleri önlemek için klipslerle sabitleyin.
III. Adım 2: Soğuk Uç Su Devresi Su Soğutma Plakalarının Montajı
TEC çiplerinin soğuk uç yüzeylerine başka bir ince tabaka termal macun uygulayın, Diyagram 1'de gösterilen çift devreli FA/EB alüminyum su soğutma plakalarını hizalayın ve tüm TEC çiplerinin soğuk uçlarına sıkıca oturacak şekilde dikey olarak bastırın.
Su soğutma plakalarının her iki tarafındaki sabitleme vidalarını eşit kuvvetle sıkın, böylece gerilim altında TEC çiplerinin çatlamasını önleyin; üç hızlı bağlantı su portunun engelsiz olduğundan emin olun ve harici yatak boru hatları için yer ayırın.
8 ısı ileten ısı borusunun üst uçları ile su soğutma plakalarının arkası arasındaki temas noktalarına termal contalar takarak soğuk uç sıcaklığını dengelemeye ve yerel sıcaklık farklarını gidermeye yardımcı olun.
IV. Adım 3: Su Devresi Sisteminin Ön Montajı (Su Deposu + Su Pompası)
Plastik ana ünite kabuğunu çıkarın, sarı su deposunu sağ kabine yerleştirin ve sallanmayı ve su sızıntısını önlemek için sınırlayıcı klipsleri sabitleyin.
Su deposunun alt kısmını sessiz DC dolaşım su pompasına bağlayın ve su sızmasını durdurmak için sızdırmazlık halkasını sıkıştırın; pompanın su giriş ve çıkışını silikon hortumlar aracılığıyla su soğutma plakalarının FA ve EB dolaşım portlarına bağlayın.
Su devresine seri olarak bir su akış sensörü ve su sıcaklık probu bağlayın, tüm boru hatlarını yan tel oluklarına yerleştirin ve bir su doldurma taşma portu ayırın; dolaşım sırasında su sızmasını önlemek için tüm bağlantıları hortum kelepçeleriyle sabitleyin.
Su pompasının ve radyatörün altına beyaz titreşim önleyici sünger yapıştırarak titreşimi izole edin ve geceleri tüm ünitenin çalışma gürültüsünü azaltın.
V. Adım 4: Elektronik Kontrol Sisteminin Kablolaması ve Kurulumu
Ana kontrol PCB devre kartını ana ünitenin üst kabinine takın ve devre kartı ile metal radyatör arasındaki teması önlemek için yalıtım destek direklerini sabitleyin.
Kablo demetlerini kategoriye göre bağlayın:
Güç kabloları: TEC kırmızı ve siyah güç kablolarını, su pompası güç kablolarını ve soğutma fanı güç kablolarını ana kartın güç çıkış terminallerine bağlayın.
Sensör sinyal kabloları: Su sıcaklık problarını, yatak bölge sıcaklık sensörlerini ve düşük su seviyesi sensörlerini ana kartın sinyal toplama terminallerine bağlayın.
Panel iletişim kabloları: Harici işletim panelinin düz kablosunu ana kartın iletişim arayüzüne takın.
Tüm kablo demetlerini sol tel oluğunda katmanlar halinde kahverengi plastik klipslerle sabitleyin ve boru hatları ile fanların telleri çizmesini önlemek için düzgün bir şekilde düzenleyin; rezonans gürültüsünü ortadan kaldırmak için fazla kabloları sarın ve sabitleyin.
VI. Adım 5: Ana Ünite Kapağının Kapatılması ve Hava Kanalı Montajı
Tamamen monte edilmiş soğutma ve ısı dağıtım modülünü ana ünitenin orta kabinine bir bütün olarak itin ve vidalarla tabana sabitleyin.
Radyatörün önündeki hava kanalı konumuna DC soğutma fanını monte edin, fan alüminyum kanatlara doğru hava üfleyerek zorlanmış konveksiyonlu ısı dağıtımı oluşturur.
Ana ünitenin üst ve alt plastik kabuklarındaki klipsleri hizalayın, tüm üniteyi sabitleyin ve kabuğu vidalarla kilitleyin; su soğutma plakalarının harici su boruları ve güç kabloları için çıkışlar ayırın.
Tüm hareketli parçaları inceleyin: fan sürtünmesiz döner, su pompası takılmadan sorunsuz çalışır, su deposu su ikmali için normal şekilde çekilebilir ve su devresi bağlantıları ekstrüzyon ve bükülme olmadan serbesttir.
VII. Adım 6: Tam Ünitenin Su ve Güç Testi (Zorunlu Fabrika Muayenesi)
Su Devresi Testi
Su deposunu distile su ile doldurun, su pompasını 10 dakika dolaşım için çalıştırın ve tüm bağlantıları ve su soğutma plakalarını sızıntı veya damlama suyu açısından kontrol edin.
Su akış sensörünün normal su akışını algılayabildiğini doğrulayın; ana kart, su olmadığında üniteyi kapatmak için düşük su korumasını tetiklemelidir.
Sıcaklık Kontrol Performans Testi
İşletim panelini açın, çift devreli su kanallarının bağımsız sıcaklık kontrolünü test etmek için sırasıyla soğutma modunu 18°C ve ısıtma modunu 45°C olarak ayarlayın.
2 saat boyunca sürekli çalıştırın, radyatörde aşırı ısınma olmadığını, fan hızının sabit kaldığını ve TEC çiplerinde yüksek sıcaklık frekans düşüşü olmadığını kontrol edin.
Ölçülen gece gürültüsü 35dB'yi geçmemeli, su akışından belirgin titreşim veya anormal fan gürültüsü olmamalıdır.
Koruma Fonksiyon Testi
Radyatörün hava kanalını manuel olarak engelleyin; ana kart, aşırı sıcaklık koruması yoluyla TEC çiplerine giden güç kaynağını otomatik olarak kesecektir.
Su deposundaki tüm suyu boşaltın; düşük su koruması tüm üniteyi kapatacak ve panelde düşük su alarmı istemini tetikleyecektir.
VIII. Ana Montaj Hatalarından Kaçınma İpuçları
⚠️ Aşırı kalın bir termal macun tabakası uygulamayın; sadece ince bir kaplama yeterlidir. Aşırı kalın macun termal direnci büyük ölçüde artıracak ve soğutma verimliliğini düşürecektir.
Bakır ısı borularını asla bükmeyin veya düzleştirmeyin; tıkanmış iç çalışma ortamı geri akışı doğrudan ısı dağıtımını devre dışı bırakacaktır.
Naylon yalıtımlı braket kesinlikle atlanmamalı veya çıkarılmamalıdır, aksi takdirde metal radyatör ile güç kaynağı hatları arasındaki temas kısa devrelere neden olacak ve devre kartını yakacaktır.
Su devresine yalnızca distile su uygundur; boru hatlarında erken ölçeklenme ve tıkanmayı önlemek için montaj ve test sırasında musluk suyu yasaktır.
