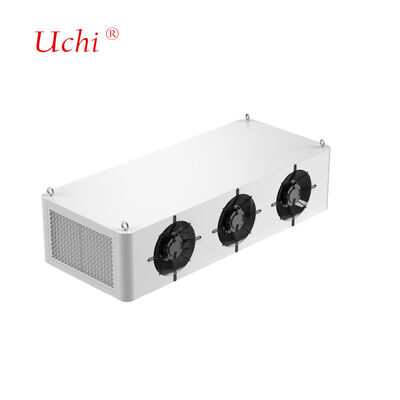

480C Tam Sıvı Soğutma Şarj Yığın Sıvı Soğutma Sistemi (Sıcaklık Kaynağı Gücü 24 kW)
Ürün ayrıntıları:
| Menşe yeri: | Dongguan ， Guangdong, Çin |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | 480S |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ödeme koşulları: | Banka havalesi, paypal, Western Union, MoneyGram |
| Yetenek temini: | Ayda 50000000pcs |
|
Detay Bilgi |
|||
| Uygulanabilir ultra hızlı şarj yığın gücü: | 480KW | Isı Kaynağı Gücü: | 24KW |
|---|---|---|---|
| Soğutma Sıvısı Tipi: | Soğutma Sıvısı Tipi | Sistem modülü sayısı: | 12 adet |
| tek modül akış hızı: | 6L/dk | Sistem frekansı azaltma sıcaklığı:: | 60 ℃ |
| Güç kaynağı gereksinimi: | AC 220V, 50Hz | Koruma Sınıfı: | IP54 |
| Gürültü: | ≤60dB | Ortam sıcaklığı: | -30~55°C |
| Nem: | %5~%90 | Rakım: | ≤2000m |
| Sıvı soğutma ünitesi boyutları: | 1600×900×475mm (fanlar dahil yükseklik) | ||
| Vurgulamak: | 480C sıvı soğutma şarj yığını,24kW sıvı soğutma sistemi,Tam sıvı soğutma şarj yığını |
||
Ürün Açıklaması
480C Tamamen Sıvı Soğutmalı Şarj İstasyonu Sistemi
24kW ısı kaynağı güç kapasitesine sahip 480kW ultra hızlı şarj istasyonları için tasarlanmış gelişmiş sıvı soğutma sistemi.
Yapısal Tasarım ve Teknik Parametreler
Yapısal Tasarım:Sıvı soğutmalı ısı eşanjörleri, sirkülasyon pompaları, takviye pompaları, su tankları, sensörler, fanlar ve kontrol sistemlerinden oluşan komple sistem. Şarj istasyonlarının ana kabininin üzerine montaj için tasarlanmıştır ve 480kW ultra hızlı şarj istasyonlarının redresör kabinleri için uygundur.
Teknik Özellikler
- Uygulanabilir ultra hızlı şarj istasyonu gücü: 480kW
- Isı kaynağı gücü: 24kW
- Soğutucu tipi: %40 etilen glikol çözeltisi
- Sistem modülü sayısı: 12 adet (tek modül akış hızı: 6L/dak)
- Sistem frekans düşürme sıcaklığı: 60℃
- Güç kaynağı gereksinimi: AC 220V, 50Hz
- Koruma sınıfı: IP54
- Elektrik kabini ile iletişim yöntemi: RS485 (Modbus RTU protokolü)
- Gürültü: ≤60dB
- Ortam sıcaklığı: -30~55°C
- Nem: %5～90%
- Rakım: ≤2000m
- Sıvı soğutma ünitesi boyutları: 1600×900×475mm (fanlar dahil yükseklik)
Soğuk Plaka Radyatör Tasarımı
Belirli sıcaklık ve homojenlik gereksinimlerini karşılamak ve optimum akışkan akış direncini korumak için, müşteri güç tüketim verilerine ve ısı dağılım desenlerine göre iç akış kanalları tasarlıyoruz. Tasarım sürecimiz, termal ve hidrolik performans hedeflerine ulaşmak için yinelemeli parametre ayarlamaları ile kapsamlı simülasyon analizini içerir.
Üretim Ekipmanları
| Ekipman Tipi | Miktar | Teknik Parametreler |
|---|---|---|
| Tünel Lehim Fırını | 2 Adet | Maksimum Kaynak Boyutu: 1000mm (G) * 250mm (Y), uzunluk sınırsız Maksimum Kaynak Sıcaklığı: 950℃ Uygulanabilir Malzemeler: Bakır, Alüminyum |
| Vakum Lehim Fırını | 2 Adet | Maksimum Kaynak Boyutu: 800mm * 1200mm * 800mm Maksimum Kaynak Sıcaklığı: 1200℃ Uygulanabilir Malzemeler: Bakır, Alüminyum, Paslanmaz Çelik |
| Helyum Kaçak Tespiti Ekipmanı | 2 Adet | Maksimum Test Boyutu: 2500mm * 750mm * 700mm Test Basınç Aralığı: 0-3MPa Test Hassasiyeti: 2g/yıl veya ≤1*10⁻⁶ Pa*m³/s |
| Hidrostatik Test Ekipmanı | 2 Adet | Maksimum Test Boyutu: 2500mm * 1500mm * 1000mm Test Basınç Aralığı: 0-5MPa |
| Pnömatik Test Ekipmanı | 2 Adet | Maksimum Test Boyutu: Sınırsız Test Basınç Aralığı: 0-5MPa Test Hassasiyeti: 1Pa |
Gelişmiş Lehimleme Teknolojisi
Vakum lehimleme işlemimiz, ana malzemeden daha düşük erime noktalarına sahip dolgu metali kullanarak alüminyum plakaları birleştirir ve artık aşındırıcı akı olmadan son derece güçlü bağlantılar oluşturur. Bu üst düzey teknoloji, homojen ısıtma, hassas sıcaklık kontrolü sağlar, temizleme sonrası gereksinimlerini ortadan kaldırır ve parça bozulmasını en aza indirir.
Sıvı Soğutma Sistemi Teknolojisi
Yüksek güçlü sıvı soğutma sistemleri, hızlı ısı emme kapasitesine sahip ısı emiciler gerektirir. Sıvıların yüksek özgül ısı kapasitesinden yararlanan sistemlerimiz, sıvı akışı yoluyla büyük miktarda ısı transfer eder ve birkaç yüz watt'tan bir kilovatın üzerine kadar ısı dağıtabilir.
Sıvı Soğuk Plaka Çeşitleri
- Gömülü Borulu Sıvı Soğuk Plaka: Plakaların oluk açılması, içindeki bakır boruların gömülmesi ve kaynaklanması, ardından kaynakla hermetik olarak kapatılmasıyla üretilir. Mükemmel termal temas için güvenilir sıvı sızdırmazlığı, operasyonel güvenlik ve yüksek düzlemlilik sağlar.
- Takılı Borulu Sıvı Soğuk Plaka: Kaynak veya yapıştırma işlemleri kullanılarak bakır boruların alüminyum plaka yüzeylerine gömülmesiyle üretilir, minimum termal direnç için sıkı düzlemlilik kontrolü ile.
- Kanal Tipi Sıvı Soğuk Plaka: İç akış kanalları, delme, ekstrüzyon ve hassas işleme yoluyla bakır veya alüminyum alt tabakalarda oluşturulur, sürtünme kaynağı veya yüksek sıcaklıkta lehimleme ile kapatılır.
- Sıvı Soğutma Bloğu: Maksimum ısı alışverişi yüzey alanı için tıraşlama kanat teknolojisi ile oluşturulan iç akış kanalları ile yüksek güçlü çip ısı dağılımı için.
Malzeme-Spesifik Soğutma Ürünleri
Bakır-lehimli Sıvı Soğutma Ürünleri
GB200 sıvı soğutma modülü, H20 sıvı soğutma modülü, optik modül sıvı soğutma modülü ve diğer bakır soğuk plakalar. Fosfor bakır, gümüş bazlı, nikel bazlı ve altın bazlı lehimlerle uyumludur.
Alüminyum-lehimli Sıvı Soğutma Ürünleri
LTS sifon radyatör, döküm elektronik kontrol sıvı soğutma kutusu, güç kaynağı damgalı sıvı soğutma plakası, motor elektronik kontrol sıvı soğutma plakası, 6G-3DRVC radyatör ve diğer lehimli sıvı soğutma radyatörleri.
Paslanmaz Çelik-lehimli Sıvı Soğutma Ürünleri
Sıvı soğutma manifoldu, DIMM sıvı soğutma modülü ve diğer paslanmaz çelik sıvı soğutma manifoldları.
Temel Uygulamalar
- Lazerler ve tıbbi ekipmanlar
- EV güç bataryası paketi soğutması
- Güç elektroniği ve motor tahrik cihazları
- Mikrodalga 5G iletim sistemleri
- Yenilenebilir enerji sistemleri
- IGBT ve Güç Yarı İletken Sistemleri
- Veri merkezleri ve endüstriyel güç uygulamaları
- Savunma sistemleri ve aviyonik
- Yakıt hücreleri ve çekiş sistemleri
Kalite Güvencesi
Aşağıdakiler dahil olmak üzere kapsamlı test ekipmanları ile titiz kalite standartlarını koruyoruz:
- 1 Koordinat Ölçüm Cihazı
- 1 projektör cihazı
- 2 su yüksek basınç test makinesi
- 4 termal direnç test makinesi
- 2 sıvı sızıntı test makinesi
Müşteri Hizmetleri
- Tüm sorulara hızlı yanıt
- Garantili kalite ile rekabetçi fiyatlandırma
- Verimli üretim planlaması
- Optimum taşıma çözümleri
- Kapsamlı teknik destek
Sıkça Sorulan Sorular
- Bir ticaret şirketi mi yoksa üretici misiniz? Geniş deneyime ve güçlü bir teknik ekibe sahip, otomatik ve mekanize üretime sahip, ısı emiciler ve su soğutma plakaları konusunda profesyonel bir üreticiyiz.
- Daha önce mal ihraç ettiniz mi ve hangi bölgelere? Toplam üretimimizin %60'ı Japonya, Hindistan, İngiltere, Kanada, ABD ve Brezilya'ya ihraç edilmektedir.
- Kaç çalışanınız var? Satış, satın alma, mühendislik, KK, depo ve üretim departmanlarında yaklaşık 100 çalışanımız var.
- Tasarımı kabul edersek numune sağlayabilir misiniz? Evet, seri üretimden önce onay için numuneler ve gerekirse teknik çizimler sağlıyoruz.
- Hangi paketleme yöntemlerini kullanıyorsunuz? Nakliye sırasında optimum koruma için normal kartonlar ve sıkı geçirmez kumaş veya ahşap kartonlarla özelleştirilmiş paketleme.
- Ürün sorunları için teknik destek sağlıyor musunuz? Tüm ürünler sevkıyattan önce tamamen kontrol edilir. Herhangi bir sorun için, anında teknik çözümler sunuyoruz.
