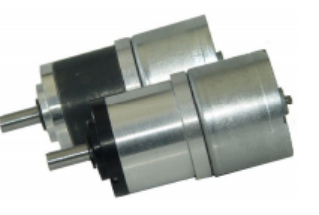

Dahili Sürücülü BLDC Planet Dişli Motor, 22mm Dış Çaplı Planet Dişli Kutusu, 12 Kutuplu
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | 22jxe3k/b2418 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 pcs |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 5-7 gün |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 adet stok |
|
Detay Bilgi |
|||
| Kutup sayısı: | 12 | İşletim aralığı: | 9V~16V/9C~26V |
|---|---|---|---|
| Nominal gerilim VDC: | 12/24 | Sertifika: | 3C |
| Yüksüz hız dev/dak: | 7500 | Yüksüz akım mA: | 100/85 |
| Nominal hız dev/dak: | 5800 | Anma gücü W: | 1.8 |
| Vurgulamak: | 22mm BLDC Planet Dişli Motor,Gezegen dişli motoru İçeriye yerleştirilmiş sürücü,12 Kutuplu BLDC Planet Dişli Motor |
||
Ürün Açıklaması
İzin Verilen Yük Aralığı: 0.03N.m~0.3N.m
Fırçasız Motor Teknik Verileri
| TİP | Sayı Kutup sayısı |
Sayı Faz sayısı |
Çalışma Aralığı |
Nominal Gerilim VDC |
Yüksüz hız dev/dak |
Yüksüz akım mA |
Nominal tork g.cm |
Nominal hız dev/dak |
Nominal akım mA |
Nominal Güç W |
|||||||||||||
| B2418-1275 | 12 | 3 | 9V~ 16V | 12 | 7500 | 100 | 30 | 5800 | 320 | 1.8 | |||||||||||||
| B2418-2475 | 12 | 3 | 9V~26V | 24 | 7500 | 85 | 30 | 5800 | 200 | 1.8 | |||||||||||||

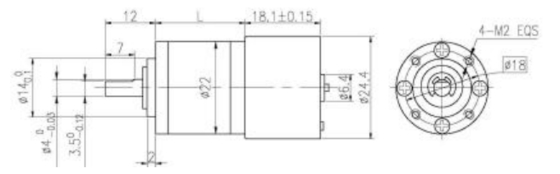

Fırçasız Dişli Motor Teknik Verileri
1.B2418-1275 BLDC Motor
2.B2418-2475 BLDC Motor

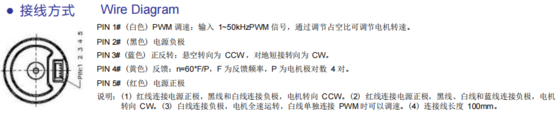

Kablo Şeması
PIN 1# (Beyaz)PWM hız ayarı: 1~50kHz PWM sinyali girişi, görev döngüsünü ayarlayarak motor hızını ayarlayın.
PIN 2# (Siyah)Güç kaynağının negatif kutbu
PIN 3# (Mavi)İleri ve Geri Dönüş: Askıda kalma CCW'dir, şasiye kısa devre CW'dir.
PIN 4# (Sarı)Geri bildirim n=60 * F/P, burada F geri bildirim frekansıdır ve P 4 çift motor kutup çiftidir.
PIN 5# (Kırmızı) Güç kaynağının pozitif kutbu
Not:
(1) Kırmızı kabloyu güç kaynağının pozitif terminaline bağlayın ve siyah ve beyaz kabloları negatif terminale bağlayın. Motor saat yönünün tersine (CCW) dönecektir.
(2) Kırmızı kabloyu güç kaynağının pozitif terminaline bağlayın ve siyah, beyaz ve mavi kabloları negatif terminale bağlayın. Motor saat yönünde (CW) dönecektir.
(3) Beyaz kabloyu negatif terminale bağlayın. Motor tam hızda çalışacaktır. Beyaz kablo PWM'ye ayrı olarak bağlandığında, hız ayarlanabilir.
(4) Bağlantı hattı uzunluğu 100mm
