9V-16V 36 mm OD fırçasız DC dişli motoru 4 kutup
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | 36JXE30K/B3650 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 5-7 gün |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 adet stok |
|
Detay Bilgi |
|||
| Kutup sayısı: | 4 | Çalışma Aralığı: | 9V~16V |
|---|---|---|---|
| Uygulama Aralığı: | mobilya/tıbbi/endüstri | Sertifika: | 3C |
| Yüksüz hız dev/dak: | 5300 | Yüksüz akım mA: | 440/270 |
| Nominal hız dev/dak: | 4000 | Anma gücü W: | 14,4/16,2 |
| faz sayısı: | 3 | Nominal gerilim VDC: | 12v/24v |
| Vurgulamak: | 9v fırçasız DC vites motoru,4 kutuplı fırçasız dc dişli motoru,16v fırçasız dc vites motoru |
||
Ürün Açıklaması
İzin verilen yük aralığı: 0.3N.m~3.0N.m
Pürüzsüz motorun teknik verileri
| TYPE | Sayı kutuplardan |
Sayı Aşama |
Çalışan Aralık |
Rated Voltaj VDC |
Yüksüz Hız r/min |
Yüksüz akım mA |
Rated Döner g.cm |
Rated Hız r/min |
Rated akım A |
Rated Güç W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9V~ 16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 | 4 | 3 | 9V~26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
Fırçasız dişli motorunun teknik verileri
1.B3640-1253 BLDC Motoru
| Azaltma oranı | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Sürüş trenlerinin sayısı | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

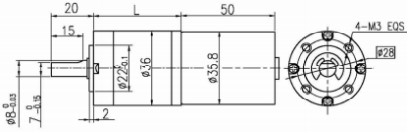

| Uzunluk ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Yüksüz hız | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| İsimlendirilmiş hız | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| İsimlendirilmiş tork | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Kısa bir sürede maksimum izin verilen yük | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 BLDC Motoru
| Azaltma oranı | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Sürüş trenlerinin sayısı | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Uzunluk ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Yüksüz hız | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| İsimlendirilmiş hız | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| İsimlendirilmiş tork | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Kısa bir sürede maksimum izin verilen yük | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
Kablo Şeması
PIN 1# (Mavi) Fren kontrolü
PIN 2# (Kırmızı) PWM hız düzenleme: 20 ~ 30kHz PWM sinyali girerek, görev döngüsünü ayarlayarak motor hızını ayarlayın.
PIN 3# (Siyah) Güç kaynağının negatif kutubu
PIN 4# (Beyaz) İleri ve Geri Dönüş: Asılı direksiyon CCW, yere kısa devreyle direksiyon CW.
PIN 5# (Yeşil) Geri bildirim n=60 * F/P, burada F geri bildirim frekansıdır ve P 4 çift motor direği çiftidir.
PIN 6# (Kırmızı) Güç kaynağının pozitif direği
Bağlantı hattı uzunluğu 200 mm
PIN 3 # PWM hız düzenleme, girdi 20 ~ 30kHz PWM sinyali ve görev döngüsünü ayarlayarak motor hızını ayarlayın.
PIN 4#İleri ve geri dönme, askıya alınmış dönme CW, ve yer dönmesine kısa devre CCW.
PIN 5#Güç kaynağının negatif kutubu
