37mm OD Standart Derneği BLDC Gezegen Derneği Motoru 8 kutup
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | 37JB10K/B3630 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 5-7 gün |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 adet stok |
|
Detay Bilgi |
|||
| Kutup sayısı: | 8 | Çalışma Aralığı: | 9V~16V/9C~24V |
|---|---|---|---|
| Nominal akım mA: | 820/410 | Uygulama Aralığı: | mobilya/tıbbi/endüstri |
| Sertifika: | 3C | Yüksüz hız dev/dak: | 4680 |
| Yüksüz akım mA: | 270/140 | Nominal hız dev/dak: | 3500 |
| Anma gücü W: | 3.2 | faz sayısı: | 3 |
| Vurgulamak: | 37 mm OD gezegen vitesi motoru,8 kutuplu gezegen vitesi motoru,8 kutup bldc vites motor |
||
Ürün Açıklaması
İzin verilen yük aralığı: 1.0Nm
Pürüzsüz motorun teknik verileri
| TYPE | Sayı kutuplardan |
Sayı Aşama |
Çalışan Aralık |
Rated Voltaj VDC |
Yük yok Hız r/min |
Yük yok akım mA |
Rated Döner g.cm |
Rated Hız r/min |
Rated akım mA |
Rated Güç W |
|||||||||||||
| B3630-1247 | 8 | 3 | 9V~ 16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 | 8 | 3 | 9V~26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
Fırçasız dişli motorunun teknik verileri
1.B3630-1247 BLDC Motoru
| Azaltma oranı | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Sürüş trenlerinin sayısı | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

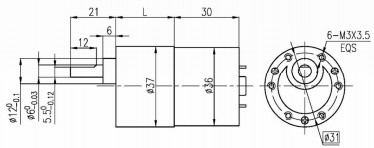

| Uzunluk ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Yüksüz hız | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| İsimlendirilmiş hız | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| İsimlendirilmiş tork | N.m. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Kısa bir sürede maksimum izin verilen yük | N.m. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 BLDC Motoru
| Azaltma oranı | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Sürüş trenlerinin sayısı | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| Uzunluk ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Yüksüz hız | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| İsimlendirilmiş hız | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| İsimlendirilmiş tork | N.m. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Kısa bir sürede maksimum izin verilen yük | N.m. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
Kablo Şeması
PIN 1# (Mavi) Fren kontrolü
PIN 2# (Kırmızı) PWM hız düzenleme: 20 ~ 30kHz PWM sinyali girerek, görev döngüsünü ayarlayarak motor hızını ayarlayın.
PIN 3# (Siyah) Güç kaynağının negatif kutubu
PIN 4# (Beyaz) İleri ve Geri Dönüş: Asılı direksiyon CCW, yere kısa devreyle direksiyon CW.
PIN 5# (Yeşil) Geri bildirim n=60 * F/P, burada F geri bildirim frekansıdır ve P 4 çift motor direği çiftidir.
PIN 6# (Kırmızı) Güç kaynağının pozitif direği
Bağlantı hattı uzunluğu 200 mm
PIN 3 # PWM hız düzenleme, girdi 20 ~ 30kHz PWM sinyali ve görev döngüsünü ayarlayarak motor hızını ayarlayın.
PIN 4#İleri ve geri dönme, askıya alınmış dönme CW, ve yer dönmesine kısa devre CCW.
PIN 5#Güç kaynağının negatif kutubu
