Mobilya / Tıbbi / Endüstri için 4 kutuplu BLDC Planetary Brushless Dc Gear Motor
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | UCHI |
| Sertifika: | Completed |
| Model numarası: | 42JXE100K/B4260 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart |
| Teslim süresi: | 5-7 gün |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 5000 adet stok |
|
Detay Bilgi |
|||
| Kutup sayısı: | 4 | Çalışma Aralığı: | 9V~16V |
|---|---|---|---|
| tork g.cm: | 370 | Uygulama Aralığı: | mobilya/tıbbi/endüstri |
| Sertifika: | 3C | Yüksüz hız dev/dak: | 6000 |
| Yüksüz akım mA: | 680 | Nominal hız dev/dak: | 5000 |
| Anma gücü W: | 19.0 | faz sayısı: | 3 |
| Vurgulamak: | Mobilya fırçasız dc vites motoru,Tıbbi fırçasız dc vites motoru,Endüstri dc gezegen vitesi motoru |
||
Ürün Açıklaması
İzin verilen yük aralığı: 1N.m~10N.m
Pürüzsüz motorun teknik verileri
| TYPE | Sayı kutuplardan |
Sayı Aşama |
Çalışan Aralık |
Rated Voltaj VDC |
Yüksüz Hız r/min |
Yüksüz akım mA |
Rated Döner g.cm |
Rated Hız r/min |
Rated akım A |
Rated Güç W |
||||||||||||||||
| B4260-1260 | 4 | 3 | 9V~ 16V | 12 | 6000 | 680 | 370 | 5000 | 2.8 | 19.0 | ||||||||||||||||
| B4260-2460 | 4 | 3 | 9V~26V | 24 | 6000 | 350 | 370 | 5300 | 1.4 | 20.1 | ||||||||||||||||
Fırçasız dişli motorunun teknik verileri
1.B4260-1260 BLDC Motoru
| Azaltma oranı | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| Sürüş trenlerinin sayısı | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||

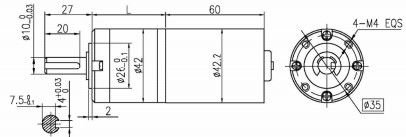

| Uzunluk ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| Yüksüz hız | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| İsimlendirilmiş hız | r/min | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 28 | 23 | 20 | 16 | 14 | 12 | 10 | |||||||||
| İsimlendirilmiş tork | N.m. | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| Kısa bir sürede maksimum izin verilen yük | N.m. | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
2B4260-2460 BLDC Motoru
| Azaltma oranı | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| Sürüş trenlerinin sayısı | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| Uzunluk ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| Yüksüz hız | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| İsimlendirilmiş hız | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | 12 | 11 | |||||||||
| İsimlendirilmiş tork | N.m. | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| Kısa bir sürede maksimum izin verilen yük | N.m. | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
Kablo Şeması
PIN 1# Geri bildirim n=60 * F/P, burada F geri bildirim çıkış frekansını ve P 4 çift motor direği çiftini temsil eder.
PIN 2# Fren kontrolü
PIN 3 # PWM hız düzenleme, girdi 20 ~ 30kHz PWM sinyali ve görev döngüsünü ayarlayarak motor hızını ayarlayın.
PIN 4# İleri ve geri dönme, askıya alınmış dönme CW, ve yer dönmesine kısa devre CCW.
PIN 5# Güç kaynağının negatif kutubu
Motorun pozitif kutubu (mavi çizgi) güç kaynağının pozitif kutubu ile bağlantılıdır ve motorun negatif kutubu (yeşil çizgi) güç kaynağının negatif kutubu ile bağlantılıdır.PIN3 # ve PIN5 # birbirine bağlanır ve motor tam hızda çalışır.
Aynı gerekliliklere göre, ileri ve geri geçiş sırasında, PIN3 #, PIN4 # ve PIN5 # birbirine bağlanmalıdır.
PIN 3 # PWM hız düzenleme, girdi 20 ~ 30kHz PWM sinyali ve görev döngüsünü ayarlayarak motor hızını ayarlayın.
PIN 4#İleri ve geri dönme, askıya alınmış dönme CW, ve yer dönmesine kısa devre CCW.
PIN 5#Güç kaynağının negatif kutubu
