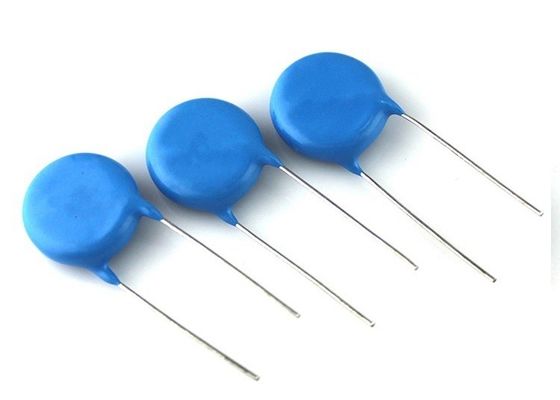

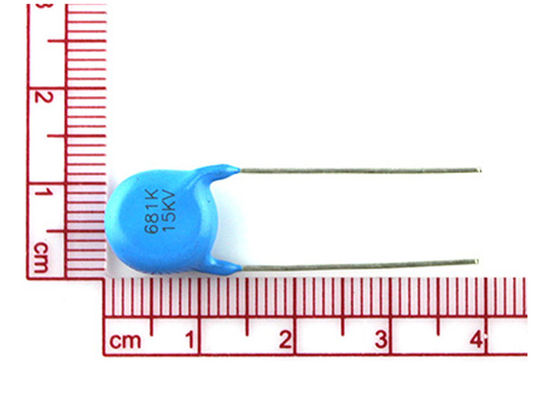

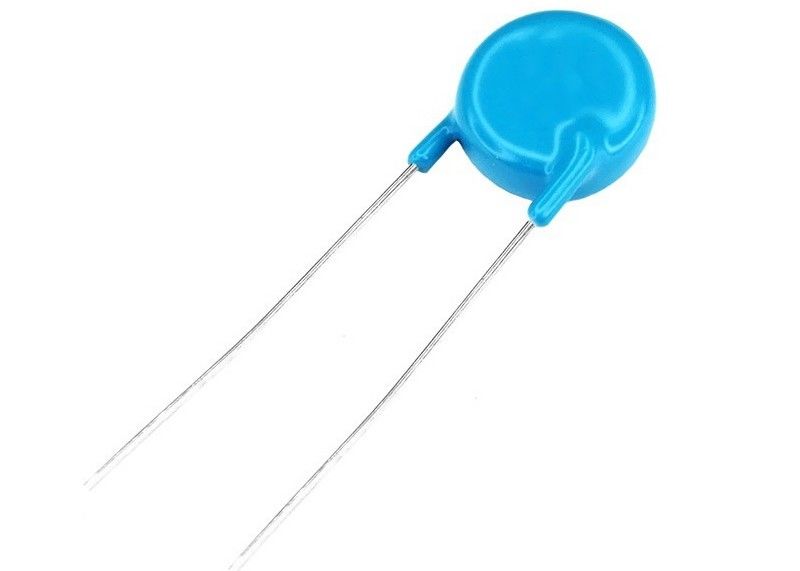

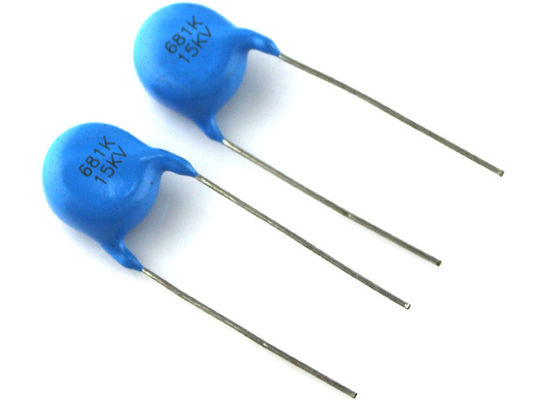

680pF 15000 Volt Seramik Disk Kondansatör
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Model numarası: | CT81-15KV-681K |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 200PCS |
|---|---|
| Fiyat: | 0.16~0.3USD/PC |
| Ambalaj bilgileri: | TOPLU |
| Teslim süresi: | 7-10 iş günü |
| Ödeme koşulları: | T/t, Western Union |
| Yetenek temini: | Hafta Başına 50.000 adet |
|
Detay Bilgi |
|||
| Ürün Adı: | Seramik Diskli Kondansatörler | Kapasite: | 680pF |
|---|---|---|---|
| Voltaj Değer DC: | 15kVDC | Hoşgörü: | % 10 |
| Sıcaklık Aralığı: | +25-+85C | Fesih: | Radyal |
| Başvuru: | Genel amaç | Kapasitans - nF: | 0.68nF |
| Vurgulamak: | disk seramik kapasitör,yüksek gerilim film kapasitörler,680 pF seramik disk kapasitörler |
||
Ürün Açıklaması
Murata DHR4E4C681K2BB Eşdeğer Genel Amaçlı Yüksek Voltajlı Seramik Disk Kondensatörleri 680pF 15000Volts 10%
■Özellikleri
1Küçük boyut.
2Mükemmel ısı dayanıklı, nem dayanıklı ve yüksek
Dielektrik güç voltajı.
3Ateşten koruyucu epoksi reçine ile kaplanmış.
4.20 kV nominal voltaj talep üzerine mevcuttur
• Düşük kayıp
• Küçük boyutlarda yüksek kapasite
• Yüksek kararlılık
• Radyal yollar
• Keramik tek katmanlı kondansatör
■Başvurular
1Renkli TV çift ve üçlü
2Yüksek voltajlı DC güç kaynakları (PPC'ler, X-ışını)
cihazlar, hava temizleyicileri, lazerler vb.)
3. Görüntü için odak devresinde ayar kondansatörü
• TV ve monitörler • SMPS • DC ve impuls yüksek voltajlı • X-ışını ekipmanları
Tasarım
Kondensatörler, her iki tarafı gümüş kaplanmış bir seramik diskten oluşur. Bağlantı kabloları, çapı 0.032 inç (0.81 mm) olan konserve bakırdan yapılır.Kondansörler, 0'luk kurşun mesafesine sahip düz kablolarla temin edilebilir..375" (9.5 mm), 0.500" (12.7 mm) veya 0.750" (19.2 mm). Kaplama, UL 94 V-0'ya uygun olarak alev geriletici epoksi reçine ile yapılır.
| Kapasite aralığı | 100 pF ile 3300 pF arasında |
| Diyelektrik Gücü | 10 kVDC 15 000 VDC, 2 s 15 kVDC 24 000 VDC, 2 s (dielektrik sıvıda) |
| Seramik dielektrik | T3M (sınıf 1) X5F, Y5R, Y5U, Z5U (sınıf 2) |
| İzolasyon direnci | Min. 1000 OhmF veya 200 000 MOhm |
| Kapasitede hoşgörü | ± 20% veya + 80 % / - 20% |
| DISPASIYON FAKTÖRÜ | 01 kHz'de en fazla % 2; 1 V (sınıf 1) 1 kHz'de en fazla % 2,0; 1 V (sınıf 2) |
| Kategori Sıcaklık aralığı | -25 °C ila +85 °C |
| İKLIMATIK KATEGORİ | ACC. EN 60068-1 25/85/21'e |
| Çalışma sıcaklık aralığı | -25 °C - +105 °C |
■Örnek
■Kaptan-Mütevazi, Char.
Seriye göre başvurular
- DE1: Güvenlik standardı sertifikalı ürünler
- DE2: Güvenlik standardı sertifikalı ürünler
- DE6: Güvenlik standardı sertifikalı ürünler, Otomotiv
- DEA: Genel amaçlı ürünler
- DEB: Genel amaçlı ürünler
- DEC: Genel amaçlı ürünler
- DEF: LCD arka ışıklandırma invertörü
- DEH: Genel amaçlı ürünler
- DEJ: Japon güvenlik yasalarına uygun
- DES: Genel amaçlı ürünler
Seriler Arasındaki Özellikler
- DE1: IEC60384-14 Sınıf X1/Y1
- DE2: IEC60384-14 Sınıf X1/Y2
- DE6: IEC60384-14 Otomobiller için X1/Y2 sınıfı
- DEA: Yüksek sıcaklık garantili düşük kaybı türü (sıcaklık telafi için düşük ısı üretimi türü)
- DEB: Yüksek dielektrik sabit kurşun tipi
- DEC: Adlık voltaj DC6.3kV
- DEF: LCD arka ışık inverterinin balast kondansatörü için
- DEH: Yüksek sıcaklık garantisi düşük kayıp tipi
- DEJ: Japonya'nın Elektrikli Aygıtlar ve Malzeme Güvenliği Yasasına dayanmaktadır.
- DES: Yüksek sıcaklık garantili düşük kaybı türü (düşük ısı üretimi)
Murata'nın DE serisi, hem yüksek voltaj hem de güvenlik standardı sertifikalı seramik kondansatörler sunar.Aktarma güç kaynağındaki birincil-ikincil bağlantı, yüksek frekanslı darbe devreleri, yatay rezonans devreleri ve güç kaynakları için koplama devreleri.
Murata, düşük profilli güç kaynakları için IEC 60384-14*1Y1*2 güvenlik sınıfı sertifikalı bir yüzey montaj tipi seramik kondansatör piyasaya sürdü.Bu kondansatörler, kompakt AV ekipmanları için düşük profilli bir aranan tüm AC-DC anahtarlama güç kaynakları için idealdir., LED aydınlatma veya 1U*3 raf monteli ekipman.
■! Dikkat (Rating)
DC derecelendirilmiş kondansatörler AC veya dalgalı akım devrelerinde kullanılacaksa, uygulanan voltajın Vp-p değerini veya DC yanlısı içeren Vo-p değerini nominal voltaj aralığında korumaya emin olun.Devreye gerilim uygulandığında, çalıştırmak veya durdurmak, rezonans veya geçiş nedeniyle bir geçiş dönemi için düzensiz voltaj oluşturabilir.Bu düzensiz voltajları içeren bir nominal voltaj aralığı ile kondansatör kullanmak için emin olun
2İşleme sıcaklığı ve kendi kendine üretilen ısı
Bir kondansatörün yüzey sıcaklığını nominal çalışma sıcaklık aralığının üst sınırının altında tutun. Kondansatörün kendisi tarafından üretilen ısıyı dikkate almayı unutmayın.Kondensatör yüksek frekanslı akımda kullanıldığında, darbe akımı veya benzer akım, dielektrik kaybı nedeniyle kendi kendine ısı üretebilir.Uygulanan gerilim yükü, kondansatörün kendi kendine üretilen ısısının 25°C atmosfer sıcaklığında 10°C'nin içinde olması gerekir.Ölçüm sırasında, kondansatörün diğer bileşenlerden gelen radyasyon ısı veya çevre dalgalanmalarından etkilenmediği koşullarda ø0,1 mm'lik küçük bir termal kapasite-K'li bir termokople kullanılır.Aşırı ısı kondansatörün özelliklerinin ve güvenilirliğinin bozulmasına neden olabilir. (Soğutma fanı çalışırken asla ölçüm yapmaya çalışmayın. Aksi takdirde doğru ölçüm sağlanamaz.)
Yukarıdaki uyarılara uymamak, en kötü durumda, bir kısa devreye ve ürünün kullanıldığında duman veya kısmi dağılmaya neden olabilir.
