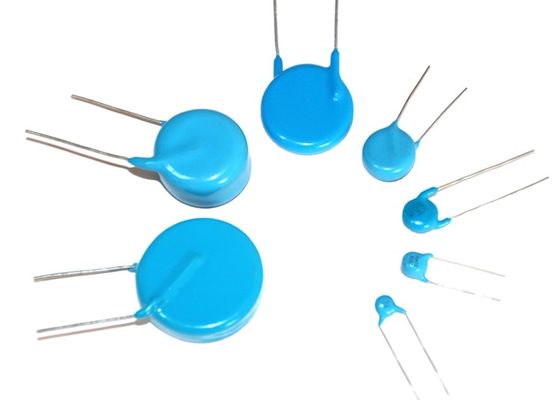

Murata Electronics Seramik Disk Kondensatörü
Ürün ayrıntıları:
| Marka adı: | UCHI |
| Model numarası: | CT81-15KV-D19-F12.5-102K |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 200PCS |
|---|---|
| Fiyat: | 0.35~0.5 USD/Pieces |
| Ambalaj bilgileri: | TOPLU |
| Teslim süresi: | Küçük miktar için stoklar |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000,000pcs |
|
Detay Bilgi |
|||
| Ürün Kategorisi: | Seramik Diskli Kondansatörler | Kapasite: | 1000PF |
|---|---|---|---|
| Voltaj Değer DC: | 15KVDC | Hoşgörü: | %10 |
| Çap: | 18 mm | Kurşun boşluk: | 12,5 mm |
| Çalışma Sıcaklığı: | -25~+85C | Sonlandırma Stili: | Radyal |
| Kapasitans - nF: | 1nF | Kapasite - uF: | 0,001 uF |
| Birim ağırlık: | 6 gram | Sıcaklık Katsayısı: | +/- 1000 PPM / C |
| Vurgulamak: | Disk seramik kondansatör,yüksek gerilim film kapasitörler,yüksek gerilim seramik disk kapasitörler |
||
Ürün Açıklaması

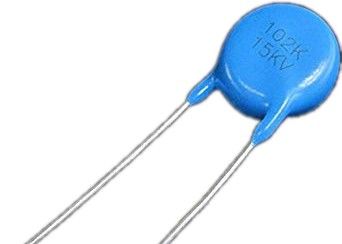

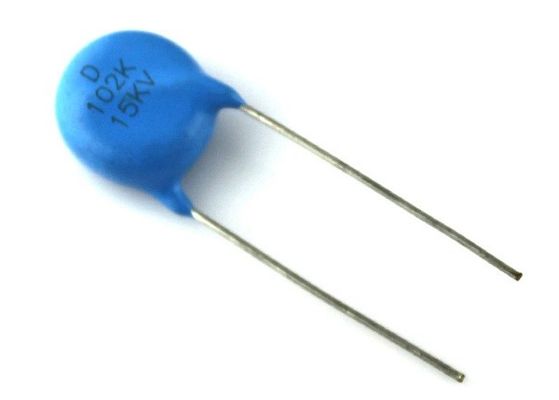

Murata Electronics DHR4E4C102K2FB Çapraz Yüksek Gerilim Seramik Disk Kapasitörleri 1000pF +/-10% DC15k volt
N4700 seramiği hakkında
Y5T, Sınıf II Genel Seramiklerin daha iyi bir performansıdır. Kapasitansının sıcaklık değişimi
-25°C ila +85°C arasında +22/-33% arasındadır. Dağılım faktörü %1'den az, yalıtım direnci 100000MΩ'dan fazladır.
Seramik dielektrik özellikleri
| NO. |
Seramik |
Çalışma sıcaklığı Aralığı (℃) |
Yalıtım |
Dağılım |
Sıcaklık |
| 1 |
Y5T |
-25/+85 | 100000 | %0,2 | +/-28% |
Boyut ve Kurşun Stili
◆Standart Değerler:
Dayanma gerilimi ≥ nominal gerilimin 1,5 katı (yağda)
| No. | Parça Numarası |
Seramik |
Anma |
Kapasitans | Boyutlar (mm) | ||||
| C | TOL. | D | T | F | d | ||||
| 1 | CT81-15KV-D19-F12.5-102K | Y5T | 15KVDC | 1000 | ±%10 | 18,5 | 7,5 | 12,5 | 0,8 |
◆Özellikler
＊1 KHZ'de %1'lik düşük dağılım faktörü
＊Yüksek frekans ≥100KHZ
＊Yüksek akım ≥15mA
＊Yüksek gerilim ≥45KVDC
＊Yüksek yalıtım direnci ≥100000MΩ
＊Uzun ömür ≥10 yıl
＊Düşük kayıplar, Yüksek kararlılık
＊Küçük boyutlarda yüksek kapasitans
＊Radyal uçlar
＊Seramik tek katmanlı kondansatör
＊Mükemmel ısıya dayanıklı, neme dayanıklı ve yüksek dielektrik dayanım gerilimi.
＊Alev geciktirici epoksi reçine ile kaplanmıştır.
◆Uygulamalar
＊Yüksek gerilim güç kaynakları;
＊gaz lazerleri, yüksek gerilim darbe jeneratörü
＊X-ışını ekipmanı
＊Akıllı şebeke
＊Endüstriyel
＊Askeri
＊HID Xenon Lamba, HID Xenon Işıklar, HID Xenon Ampuller, HID lambalar, (VT)Gerilim transformatörleri, (PT)Potansiyel Transformatör, Yüksek Gerilim Transformatörleri, Dış Mekan Gerilim Transformatörleri, Güç İnvertör Gerilim Dönüştürücü, Sabit Gerilim Transformatörü, Güç Dönüştürücü, Gerilim Transformatörü, Gerilim Dönüştürücü, Güç Dönüştürücü İnvertör Transformatörü,
＊Renkli TV katlayıcıları ve üçleyicileri
＊Yüksek gerilim DC güç kaynakları (PPC'ler, X-ışını cihazları, hava temizleyici, lazerler, vb.)
＊Ekran için odak devresinde ayar kapasitörü
ÖNLEMLER
(1) Taşıma ve depolama sırasında
• Kondansatörün yüksek sıcaklığa veya yüksek neme maruz kalacağı yerlerde taşımayın veya saklamayın.
• H2SO4, HCL veya HNO3 gibi zehirli gazlara maruz bırakmayın.
• Düşmeden kaynaklananlar gibi aşırı darbeden kaçının.
(2) Çalışma sırasında
• Ter gibi elektrolitlerle temastan kaçının. Çıplak elle dokunmayın.
• Düşmeden kaynaklananlar gibi aşırı darbeden kaçının.
• Saplama terminallerine lehim uygulamayın.
• Terminalleri yeniden işlemeyin.
(3) Kullanım
• Kondansatör lazer gibi yüksek hızlı darbeler için kullanıldığında, uygulanan
gerilimin (tepeden tepeye gerilim) kondansatörün anma özelliklerinde olduğundan emin olun.
• Kondansatörün odalardan veya transformatörlerden gelen radyant ısıya maruz kalmadığından emin olun.
