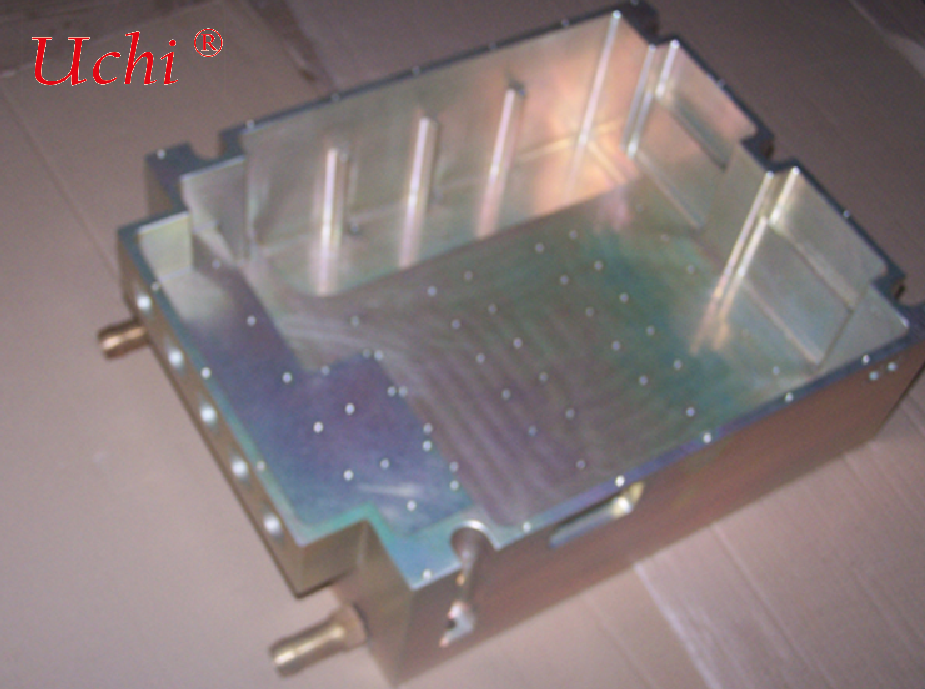

Yeni enerji aracı güç bataryası için özel olarak tasarlanmış boşluk tipi su soğutma plakası





Entegre bir oyuk akış kanalı yapısı benimseyerek, araç termal yönetimi için kararlı ve yüksek verimli bir sıcaklık kontrol çözümü sunar. Binek ve ticari araçların batarya PACK'lerinin yanı sıra CTP/CTC entegre şasilerin ısı dağılımı için uygundur.





Oyuk tipi su soğutma plakası, alüminyum alaşımlı alt tabakadan entegre bir şekilde işlenir. İçine sızdırmaz oyuk akış kanalları frezelenir ve tam kapalı bir soğutma oyuğu oluşturmak için vakum lehimleme / sürtünme karıştırma kaynağı (FSW) dahil sızdırmazlık işlemleri uygulanır. Soğutucu, güç bataryaları ve araç üstü elektronik kontroller tarafından üretilen ısıyı hızla gidermek için oyuk içinde dolaşır, batarya modüllerinin sabit sıcaklık kontrolünü gerçekleştirir. Hızlı şarj sırasında ısı üretimi, aşırı sıcaklık farkı ve termal kaçak riski gibi sorunları ele alır. Sanhua Otomotiv Bileşenleri tarafından geliştirilen yeni enerji araçlarının termal yönetim sisteminde temel bir bileşen olarak hizmet vermektedir.



Geleneksel boru gömülü su soğutma plakalarından farklı olarak, entegre oyuk yapısı daha büyük ısı değişim alanına ve daha düşük termal dirence sahiptir, mükemmel yüzey sıcaklığı tekdüzeliği ile. Bu arada, yapısal yük taşıma kapasitesine sahiptir ve doğrudan bataryaların altındaki yük taşıyan taban plakası olarak kullanılabilir, PACK montaj yapısını basitleştirir.





✅ Üstün sıcaklık tekdüzeliği ile entegre oyuk akış kanalı İç simülasyon tasarımı ile optimize edilmiş çok kanallı paralel oyuk akış kanalı. Geniş ısı değişim alanı ve tekdüze akış dağılımı, hücre sıcaklığı farkını etkili bir şekilde kontrol eder. Hızlı şarj koşulları altında kararlı sıcaklığı korur, batarya tutarlılığını sağlar ve batarya döngü ömrünü uzatır (Sanhua Otomotiv Bileşenleri).



✅ Yüksek mukavemetli sızdırmazlık, titreşim ve sızıntı direnci Vakum lehimleme / FSW sürtünme karıştırma kaynağı ile katı hal sızdırmazlık; kaynak mukavemeti temel malzemeye yakındır. Teslimattan önce parça parça helyum sızıntı testi yapılır. Araç çarpma ve titreşimine, yüksek-düşük sıcaklık döngüsel etkisine karşı güçlü basınç taşıma kapasitesi ile dirençlidir. Uzun süreli hizmet sırasında sıvı sızıntısı olmaz, sıkı otomotiv işletme koşullarını karşılar.



✅ Hafif alüminyum alaşımlı alt tabaka Yüksek termal iletkenliğe ve hafifliğe sahip yüksek kaliteli 3003/6061 alüminyum alaşımı. Çelik yapılardan önemli ölçüde daha hafiftir, bu da araç sürüş menzilini iyileştirmeye yardımcı olur. Plaka için korozyon önleyici ve yalıtkan yüzey işlemi mevcuttur, etilen glikol soğutucu akışkanından kaynaklanan korozyona karşı dayanıklıdır.



✅ Montaj maliyetini azaltmak için entegre yapı Taban plakası, modül montajı için havşa yuvaları, konumlandırma direkleri ve giriş/çıkış konektörleri içerir. Isı dağılımını ve montaj tabanını tek bir parçada birleştirir, eşleşen sac metal parçalarını azaltır, batarya paketi yapısını basitleştirir ve üretim hatlarındaki montaj süresini kısaltır.



✅ Tam özellikler için özel geliştirme Müşterilerin batarya paketi çizimleri ve termal yük gereksinimlerine göre dış hat, oyuk akış kanalı yolu, giriş ve çıkış konumları ve kalınlık boyutlarının özelleştirilmesi. Hızlı simülasyon çözümleri mevcuttur, küçükten büyüğe kadar prototip numune alma ve seri üretim desteği, IATF16949 otomotiv kalite standardına uygundur.





🔹 NEV binek araç güç bataryası PACK, CTP entegre batarya paketi 🔹 Yeni enerji ticari araçları ve ağır hizmet kamyonlarının güç bataryaları için sıvı soğutma ısı dağılımı 🔹 Araç üstü ECU, OBC ve motor kontrolörleri için yüksek güçlü ısı dağılımı 🔹 Enerji depolama batarya paketleri ve batarya değiştirme modüllerinin termal yönetimi





Plaka kesme, oyuk frezeleme, kaynak, yüzey işleme ve hava geçirmezlik muayenesinden tek duraklı üretim sunan, şirket içi hassas CNC atölyesi ve vakum lehimleme üretim hatları ile donatılmıştır.



Ön tasarımda termal simülasyon: basınç düşüşünü ve sıcaklık tekdüzeliğini optimize etmek ve sonraki kalıp değişikliklerini azaltmak için erken aşamada akış alanı ve sıcaklık alanı simülasyonu.



Otomotiv sınıfı tam süreç kalite kontrolü. Her soğutma plakası basınç testi + helyum sızıntı muayenesinden geçer. Malzeme, boyut ve görünüm üzerindeki tam muayene, kararlı seri teslimatı sağlar.



Müşteri fabrika saha ziyaretleri desteklenmektedir. DFM (Üretilebilirlik için Tasarım) analizi mevcuttur, termal yönetim çözümlerini koordine etmek için özel teknik mühendisler bulunmaktadır.
