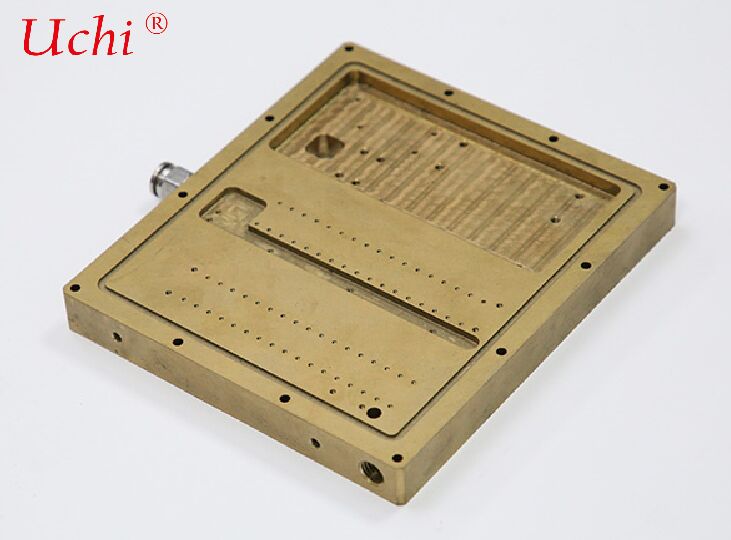

Altın Kaplama Minyatür Sıvı Soğutma Düşük Termal Direnç Uygulamaları.
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | Soğutucu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | 1300-1500 dollars |
| Teslim süresi: | Sınırlı değil |
| Ödeme koşulları: | 100000 adet/ay |
| Yetenek temini: | Mevduat Sonrası 3-7Gün |
|
Detay Bilgi |
|||
| Sıvı: | Su veya uygun soğutucu | Gürültü: | 17dbA |
|---|---|---|---|
| Yüzey: | Anodlanmış, cilalanmış | Yüzey bitirme: | Nikel kaplamalı veya anodize |
| Genişlik: | müşteri talebine göre | Derin süreç: | OEM / DOM |
| Ürün Ağırlığı: | 0,78 kilo | ağırlık: | Yaklaşık 200 gram |
| Tek brüt ağırlık: | 1.000 kg | Çalışma Basıncı: | En az 1 bar |
| Güç Arayüzü: | 3pin | Kurulum Boyutu: | 10 * 20 |
| Vurgulamak: | altın kaplama sıvı soğutma plakası,minyatür düşük termal dirençli soğutma,garantili sıvı soğutma plakası |
||
Ürün Açıklaması
Altın Kaplama Minyatür Sıvı Soğutma Plakası
Altın kaplama minyatür sıvı soğutma plakaları, yüksek hassasiyetli, yüksek güvenilirlikli ve düşük termal dirence sahip uygulamalar için tasarlanmış mikro sıvı soğutma ısı dağıtma bileşenleridir. Tipik olarak santimetre ölçeğinde boyutlara ve milimetre düzeyinde kalınlığa sahiptirler. Çekirdek yapıları, altın kaplama yüzeye sahip bakır, alüminyum veya molibden-bakır bir tabandan oluşur ve ultra düşük arayüz termal direnci, korozyon direnci, oksidasyon direnci ile lehimlenebilirlik ve yapıştırılabilirlik sağlar.
I. Temel Özellikler (Gereksinimlerinizi Karşılar: Güçlü Isı Dağıtımı, Sızıntı Yok, Uzun Hizmet Ömrü)
1. Güçlü Isı Dağıtımı (Ultra Düşük Direnç, Mikro Kanallar)
- Taban malzemesi: çoğunlukla oksijensiz yüksek iletkenliğe sahip bakır (OFHC Cu) veya molibden-bakır (MoCu), termal iletkenliği 380~401 W/m·K.
- Akış kanalları: mikro kanallar, pim kanatçıkları veya kazınmış kanallar (50~200μm genişliğinde), 0.01~0.05℃·cm²/W kadar düşük termal dirence sahiptir.
- Altın kaplama arayüz: altın (~317 W/m·K) oksitlenmez, son derece düşük temas termal direncine sahiptir, nikel veya kalay kaplamalardan üstündür.
- Ultra ince profil: kalınlık 1~5mm, ısı kaynağından soğutucuya son derece kısa bir ısı transfer yolu sağlar.
2. Sızıntı Yok (Minyatür Yüksek Güvenilirlikli Sızdırmazlık)
- İşlemler: vakum lehimleme, difüzyon yapıştırma, lazer kaynak (yapıştırıcılar ve sızdırmazlık halkaları olmadan).
- Basınç dayanımı: 3~10 bar, helyum sızıntı oranı ≤1×10⁻⁸ Pa·m³/s.
- Küçük boyut: 20×20mm ~ 80×80mm, çipler, lazerler ve RF cihazları için uygundur.
3. Uzun Hizmet Ömrü (Korozyon Direnci, Yaşlanma Karşıtı, Yüksek Dayanıklılık)
- Altın kaplama kalınlığı: 0.1~2μm (yaygın olarak 0.5~1μm).
- Kimyasal inertlik: suya dayanıklı, tuz spreyine dayanıklı, oksitlenmez, galvanik korozyondan arındırılmış.
- Difüzyon bariyeri: genellikle bakır göçünü önlemek için 3~5μm nikel alt katmanı.
- Sıcaklık aralığı: -55℃~150℃, termal döngü altında kararlı.
- Hizmet ömrü: askeri / havacılık / optik modül standartlarını karşılar (10~20 yıl).
II. Altın Kaplamanın Gerçek Fonksiyonları (Dekorasyon İçin Değil)
- Arayüz termal direncini azaltır: çipler / soğutucular ile doğrudan temas, oksit tabakası yok, kararlı termal direnç.
- Korozyon önleyici: soğutucu veya hava ortamlarında paslanma, kireçlenme veya elektriksel sızıntı yok.
- Lehimlenebilir ve yapıştırılabilir: lehimleme, AuSn lehimleme ve ultrasonik yapıştırma ile uyumlu (yarı iletken / optik iletişim).
- Galvanik korozyon önleyici: sıvı soğutma sistemlerinde bakır ve altın arasında kararlı potansiyel, elektrokimyasal korozyondan kaçınır.
- Yüksek güvenilirlik: askeri, havacılık ve tıbbi uygulamalar için sıfır hata gereksinimleri.
III. Ana Yapılar ve İşlemler
Mikro Kanal Kazınmış Tip (En Yaygın)
Bakır kazıma → kapak plakası lehimleme → genel altın kaplama.
Uygulamalar: lazerler, optik modüller, yapay zeka çipleri, FPGA'lar, yüksek güçlü IC'ler.
Tüp Gömülü Minyatür Tip
İnce bakır tüpler (φ1~3mm) preslenmiş / lehimlenmiş → yüzey altın kaplama.
Uygulamalar: tıbbi cihazlar, yüksek hassasiyetli sensörler, küçük lazerler.
Altın Kaplama MoCu / WCu Tipi
Düşük termal genleşme, yüksek termal iletkenlik, nikel + altın kaplama bariyer katmanı ile.
Uygulamalar: askeri, havacılık, yüksek güçlü mikrodalgalar, VCSEL / pompa kaynakları.
IV. Tipik Uygulama Senaryoları
- Optik iletişim: TOSA/ROSA, EDFA, yüksek hızlı optik modüller, lazer diyotlar.
- Yarı iletkenler: üst düzey CPU/GPU/ASIC, SiC/GaN güç çipleri, prob istasyonları.
- Askeri / Havacılık: füze taşıyan bilgisayarlar, radar T/R bileşenleri, uydu elektroniği.
- Tıbbi tedavi: hassas aletler, lazer tedavisi, süperiletken / kriyojenik problar.
- Üst düzey endüstriyel kontrol: yüksek hassasiyetli servo, LiDAR, kuantum hesaplama çipleri.
V. Anahtar Parametreler (Endüstri Standardı)
- Boyutlar: 20×20 ~ 80×80mm, kalınlık 1~5mm.
- Malzemeler: OFHC bakır (C1100/C1020), molibden-bakır (MoCu).
- Kaplama: Ni 3~5μm + Au 0.5~1μm (sert altın / yumuşak altın).
- Akış direnci: 0.5~2 bar @ 0.5~2 L/dak.
- Termal direnç: 0.02~0.08℃·cm²/W (@25℃ su).
- Çalışma basıncı: ≥6 bar, patlama basıncı ≥12 bar.
- Sızıntı tespiti: helyum sızıntı oranı ≤1×10⁻⁸ Pa·m³/s.
VI. Tek Cümle Özet
Altın kaplama minyatür sıvı soğutma plakası = minyatürleştirme + mikro kanallar + yüksek termal iletkenliğe sahip taban + altın kaplama yüzey. Ultra hassas üretim ile ultra düşük arayüz termal direnci, sıfır sızıntı, uzun hizmet ömrü ve korozyon direnci sağlar, bu da onu üst düzey hassas elektronikler, lazerler ve optik modüller için "altın standart" bir soğutma çözümü haline getirir.
