Güç sıvı soğutma plakalarının üç temel şartı vardır: Mükemmel ısı dağılımı
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | Soğutucu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | 1300-1500 dollars |
| Teslim süresi: | Sınırlı değil |
| Ödeme koşulları: | 100000 adet/ay |
| Yetenek temini: | Mevduat Sonrası 3-7Gün |
|
Detay Bilgi |
|||
| Montaj tipi: | Vida montajı veya yapıştırıcı | Gürültü: | 17dbA |
|---|---|---|---|
| Termal Dağılım Gücü: | 2000W | IP Derecelendirmesi: | IP65 |
| Soğutma Sıvısı Tipi: | Etilen glikol çözeltisi veya silikon yağı | Ambalaj Kutusu Boyutu: | 42.5*33*18 CM |
| Giriş Gerilimi: | TC-1500C Köşe Kesme ve Katlama fonksiyonlu otomatik pencere yama makinesi | Giriş çapı: | 1/4 İnç Veya Özelleştirilmiş |
| Yüzey bitirme: | Nikel kaplamalı veya çıplak metal | Uyumluluk: | CPU'lar, GPU'lar, güç elektroniği için uygundur |
| Vurgulamak: | sıvı soğutma plakası ısı dağıtımı,güç sıvı soğutma plakası,Sıvı soğutma plağı üç çekirdek |
||
Ürün Açıklaması

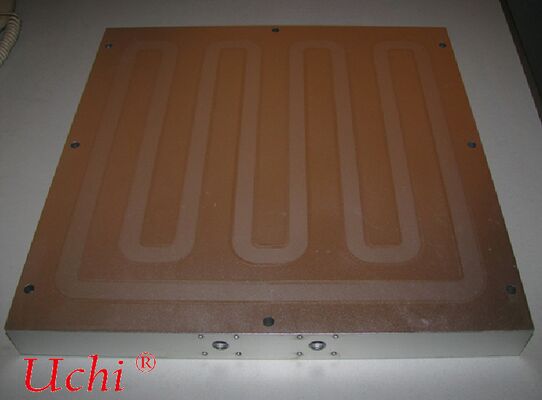

Güç Sıvı Soğutma Plakası
Güç sıvı soğutma plakası, güç elektroniği ekipmanları için özel olarak tasarlanmış yüksek güçlü bir sıvı soğutma ısı emicisini ifade eder. Başlıca fotovoltaik invertörler, rüzgar gücü dönüştürücüleri, SVG, yüksek voltajlı invertörler, PCS enerji depolama dönüştürücüleri ve yüksek voltajlı güç iletim ve transformasyon ekipmanları gibi senaryolarda kullanılır.
Yüksek basınç dayanımı, yüksek akım taşıma kapasitesi, yüksek güvenilirlik, uzun hizmet ömrü ve korozyon direnci özelliklerine sahiptir, endüstriyel sınıf / güç sınıfı su soğutma bileşenlerine aittir.
I. Tipik Uygulama Ekipmanları
- Fotovoltaik invertörler / merkezi invertörler
- Rüzgar gücü dönüştürücüleri, tam güçlü dönüştürücüler
- Enerji depolama dönüştürücüleri (PCS)
- Yüksek voltajlı invertörler, iletim cihazları
- Statik Var Jeneratörleri (SVG)
- Esnek HVDC (MMC), dönüştürücü valfleri
- Yüksek güçlü doğrultucu güç kaynakları, elektrokaplama / elektroliz güç kaynakları
- Şarj istasyonları, ultra hızlı şarj modüllerinin güç üniteleri
Çekirdek ısı dağılımı hedefleri: IGBT'ler, SiC güç modülleri, diyotlar, reaktörler, güç dirençleri vb.
II. Çekirdek Tasarım Özellikleri
-
Yüksek güç ve yüksek ısı akısı yoğunluğuTek modül gücü genellikle onlarca kW'dan yüzlerce kW'a kadar değişir ve yüksek ısı akısı yoğunluğuna sahiptir, bu da düşük akış direnci ve yüksek ısı değişimi verimliliği gerektirir.
-
Yüksek basınç dayanımı ve sızıntı önlemeGüç ekipmanları uzun süre sürekli çalışır, bu da 3-10 bar su basıncı dayanımı gerektirir.Neredeyse sıfır sızıntı ile helyum kütle spektrometresi sızıntı tespitini geçmelidir.
-
Makul akış kanalı tasarımıYaygın olarak kullanılan tasarımlar:
- Tek / çift katmanlı sarmal akış kanalları
- Çoklu dallı paralel akış kanalları
- Isı transferini artırmak için türbülansörler / pim kanatçıkları
Sıcaklık tekdüzeliğini sağlar ve ekipman arızasına neden olan yerel sıcak noktaları önler.
-
Malzeme seçimi ve korozyon korumasıAna akım malzemeler: alüminyum alaşım 5052 / 3003 / 6061Düşük su kalitesi, kıyı veya kimyasal ortamlar için yüzey işlemleri şunları içerir:
- Anodizasyon
- Elektroforetik kaplama
- Dahili korozyon önleyici kaplama
Kireçlenmeyi, korozyonu ve su sızıntısını önler.
-
Yapısal mukavemet ve titreşim önlemeGüç ekipmanlarının titreşim, nakliye ve uzun süreli çalışması sırasında deformasyonu önlemek için kalın taban plakası ve destekleyici tasarım.
III. Ana Akım Üretim Süreçleri
-
Tüp gömülü sıvı soğutma plakasıAlüminyum plakalara gömülü bakır / alüminyum tüplerDüşük maliyetli, olgun ve kararlıDüşük ila orta güçlü geleneksel güç ekipmanları için uygundur
-
Vakum lehimli sıvı soğutma plakasıLehimleme ile oluşturulan çok katmanlı plakalar ve akış kanallarıGüçlü ısı değişimi, iyi düzlükYüksek güçlü IGBT / SiC modülleri için uygundur
-
Sürtünme karıştırma kaynaklı sıvı soğutma plakasıBüyük boyutlu, yüksek güvenilirlikYüksek güçlü rüzgar ve fotovoltaik ekipmanlar için uygundur
-
Kazınmış / işlenmiş entegre tipYüksek mukavemet, esnek akış kanalı tasarımıÇoğunlukla özel güç kabini soğutması için kullanılır
IV. Anahtar Performans Göstergeleri (Güç Endüstrisinde Yaygın)
- Çalışma basıncı: 3-6 bar
- Patlama basıncı: ≥ 9 bar
- Sızıntı tespit standardı: Helyum sızıntı oranı ≤ 1×10⁻⁸ Pa·m³/s
- Sıcaklık dayanımı: -40℃ ~ 120℃
- Yüzey düzlüğü: ≤ 0.1 mm (güç modülü montajı için)
- Pürüzlülük: Ra ≤ 1.6–3.2
- Giriş ve çıkış portları: G1/4, G3/8, G1/2 dişli veya hızlı bağlantı konektörleri
V. Standart Sıvı Soğutma Plakalarından Farkları
- Çalışma ömrü: 20 yıl kesintisiz hizmet, kısa süreli ekipmanlar için değil
- Ortam: yüksek sıcaklık, yüksek nem, toz, kıyı tuz spreyi
- Güvenlik: sıvı sızıntısı doğrudan yüksek voltajlı kısa devrelere, arızalara ve kesintilere neden olur, bu da son derece yüksek güvenilirlik gerektirir
- Bakım: düşük bakım veya bakım gerektirmeyen tasarım
VI. Kısa Özet
Güç sıvı soğutma plakası, güç elektroniği ekipmanları için "özel ısı dağılımı taban plakasıdır".
Temel gereksinimleri üç noktada özetlenebilir: güçlü ısı dağılımı, sıvı sızıntısı olmaması ve uzun hizmet ömrü.
-
Güçlü Isı Dağılımı – Çekirdek: Düşük Termal Direnç, Yüksek Verimlilik, Sıcak Nokta YokOptimize edilmiş akış kanalı tasarımı, ısı değişim alanını en üst düzeye çıkarır ve termal direnci en aza indirir, yüksek güçlü IGBT/SiC modüllerinin sürekli tam yük soğutmasını destekler.Mükemmel sıcaklık tekdüzeliği, yerel sıcak noktaları ortadan kaldırarak güç düşürmeyi veya bileşen arızasını önler.Makul akış direnci, sistem su pompasının çalışma koşullarıyla eşleşir ve yüksek akış hızlarında kararlı ısı dağılımı verimliliğini sağlar.
-
Sıvı Sızıntısı Yok – Çekirdek: Güvenilir Sızdırmazlık, Sıfır SızıntıEntegre, monolitik bir yapı oluşturmak için vakum lehimleme veya sürtünme karıştırma kaynağı gibi yüksek mukavemetli kaynak işlemleri benimsenmiştir.Soğuk eklem veya gözenek içermeyen sürekli kaynaklar, yüksek basınç dayanımı sağlar ve uzun süreli çalışma sırasında yorulma çatlamasına karşı direnç gösterir.Teslimattan önce %100 helyum kütle spektrometresi sızıntı testi yapılır, sıvı sızıntısının neden olduğu güç ekipmanlarının kısa devrelerini ve yanmasını önlemek için sızıntı oranı kesin olarak kontrol edilir.
-
Uzun Hizmet Ömrü – Çekirdek: Uzun Ömür, Yüksek GüvenilirlikMalzemeler korozyona ve kireçlenmeye karşı dirençlidir, endüstriyel, güç şebekesi ve otomotiv su kalitesi ortamlarına uyum sağlar.Yüksek yapısal mukavemet, titreşim ve darbe direnci sağlar, kesintisiz uzun süreli çalışmayı destekler.Yüksek ve düşük sıcaklık döngülerine ve termal yorgunluğa karşı mükemmel direnç, güç ekipmanlarının 10-20 yıllık uzun süreli hizmetine uygun bir tasarım ömrü ile.
