Özel Amaçlı Su Soğutma Plakaları (Özel Sıvı Soğutma Plakaları)

I. Temel Tanım ve Teknik Konumlandırma

• Doğa: Dolaşan soğutucu aracılığıyla zorunlu ısı alışverişini sağlayan, entegre hassas iç akış kanallarına sahip metal taban plakaları (alüminyum/bakır/alaşım).
• Özel Karakteristikler: Standart olmayan, yüksek oranda özelleştirilmiş, beş temel boyuta odaklanan: yüksek ısı akısı, yüksek hassasiyet, yüksek güvenilirlik, aşırı ortamlar ve özel şekilli yapılar.
• Temel Göstergeler: Termal direnç ≤ 0.05°C/W, basınca dayanıklılık ≥ 8 bar, sıcaklık farkı ≤ ±3°C, 100~1000 W/cm² seviyesindeki ısı akısı için uygundur.

II. Ana Tipler ve Teknik Özellikler (Uygulama Senaryosuna Göre)

1. Mikro Kanal Sıvı Soğutma Plakaları (MLCP) – Yüksek Isı Akısı Kralı

• Standart düz plaka, basit akış kanalları: 0.05~1 mm'lik gömülü mikron ölçekli akış kanalı ağı, cm² başına yüzlerce kanala kadar yoğunluk.
• Avantajlar: 0.015 °C/W'a kadar düşük termal direnç, geleneksel tasarımlara göre 3-5 kat daha yüksek ısı dağıtım verimliliği.
• İşlem: Fotolitografi aşındırma, hassas lehimleme, 3D baskı.
• : VR/AR başlıkları, tıbbi implantlar, esnek ekranlar.: Yapay zeka çipler (GPU/TPU), lazer cihazları, SiC güç modülleri.

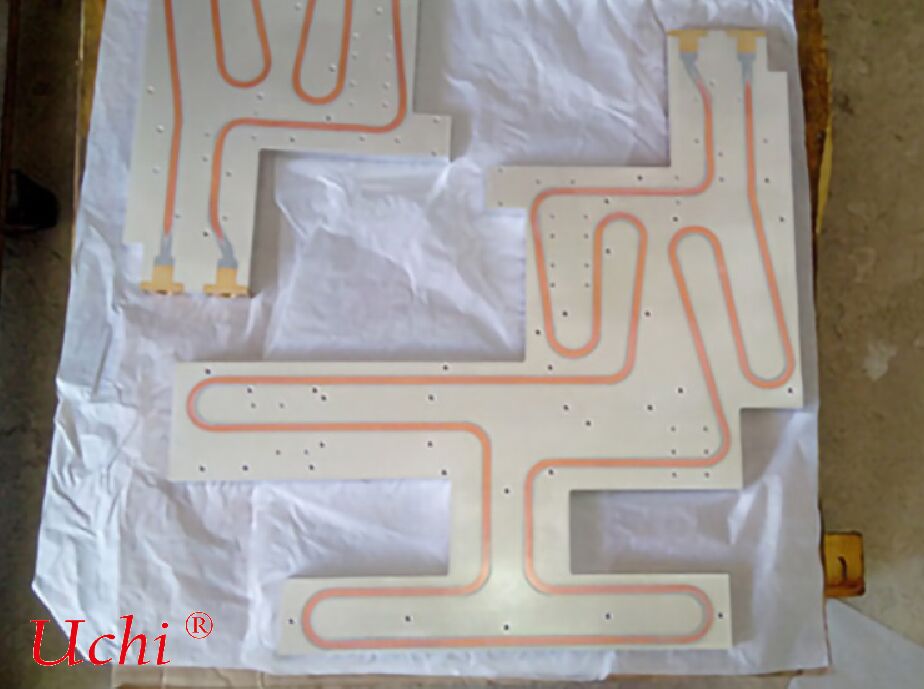

2. Özel Şekilli / Entegre Su Soğutma Plakaları – Nihai Alan Adaptasyonu

• Standart düz plaka, basit akış kanalları: Uyumlu eğimli yüzeyler, entegre çok delikli tasarım, yapısal bileşen ve ısı emici olarak çift işlev.
• İşlem: Sürtünme Karıştırma Kaynağı (FSW), döküm, CNC frezeleme.
• Avantajlar: Ek yeri yok, mükemmel hava geçirmezlik, hafif.
• : VR/AR başlıkları, tıbbi implantlar, esnek ekranlar.: Güç bataryası paketleri, motor muhafazaları, havacılık aviyonikleri.

3. Aşırı Ortam Dayanımlı Su Soğutma Plakaları – Askeri ve Deniz Kullanımı İçin

• : Bükülebilir, ultra ince, sessiz.: Yüksek/düşük sıcaklık dayanımı (-55°C~250°C), tuz spreyi dayanımı (1000 saat+), titreşim dayanımı (5~500Hz/5Grms).
• Genel alüminyum alaşımı: Titanyum alaşımı, paslanmaz çelik, korozyon önleyici kaplama.
• : VR/AR başlıkları, tıbbi implantlar, esnek ekranlar.: Gemilerdeki elektronikler, radar, metalurji ekipmanları, kutup bilimsel araştırma cihazları.

4. Nanofluid / İki Fazlı Akış Su Soğutma Plakaları – Ultra Yüksek Verimli Isı Dağıtımı

• Teknoloji: Nanopartiküllerle (Cu/Al&sub2;O&sub3;) katkılanmış soğutucu veya faz değişimli çalışma akışkanı (florokarbon akışkanı).
• Performans: Termal iletkenlik 2-3 kat artmış, ısı dağıtım kapasitesi iki katına çıkmış.
• : VR/AR başlıkları, tıbbi implantlar, esnek ekranlar.: MR, süper bilgisayarlar, yüksek güçlü lazerler.

5. Esnek / Ultra İnce Su Soğutma Plakaları – Giyilebilir ve Hassas Tıbbi Cihazlar İçin

• Standart düz plaka, basit akış kanalları: Kumaşa gömülü mikro akış kanalları, ince film metal (kalınlık < 1mm).Karakteristikler
• : Bükülebilir, ultra ince, sessiz.Uygulamalar
• : VR/AR başlıkları, tıbbi implantlar, esnek ekranlar.III. Temel Üretim Süreçleri (Özel Süreçler)

Sürtünme Karıştırma Kaynağı (FSW)

• : Lehim gerektirmez, yüksek mukavemet, mükemmel hava geçirmezlik, büyük boyutlu ve yüksek basınçlı koşullar için uygundur.Vakum Lehimleme
• : Pürüzsüz akış kanalları, düşük termal direnç, mikro kanallar ve karmaşık yapılar için idealdir.3D Baskı (SLM)
• : Topolojik olarak optimize edilmiş, %30 daha yüksek verimli akış kanalları, özelleştirilmiş havacılık parçaları için kullanılır.Skiving / Aşındırma
• : Maksimum ısı alışveriş alanı için yüksek yoğunluklu kanatçıklar, yapay zeka çip soğutma plakalarına uygulanır.IV. Tipik Uygulama Senaryoları (Özel Alanlar)

Yapay Zeka ve Süper Bilgisayar

• : GPU eğitim kümeleri için doğrudan temaslı soğutma, sıcak noktaları bastırma ve tam frekanslı çalışmayı sağlama.Yeni Enerji Araçları
• : 800V elektrikli tahrikler, silikon karbür modülleri, hızlı şarj batarya termal yönetimi.Tıbbi Ekipmanlar
• : MR gradyan amplifikatörleri, CT dedektörleri, ±0.5°C sıcaklık kontrol doğruluğu ile.Lazerler ve Optoelektronik
• : Yüksek güçlü fiber/yarı iletken lazerler, dalga boyunu ve çıkış gücünü stabilize etme.Askeri ve Havacılık
• : Radar, füze güdüm sistemleri, uydu yükleri, titreşim dayanımı, radyasyon dayanımı ve hafif tasarım özellikleri.Özel Endüstri
• : Metalurji, rüzgar gücü dönüştürücüleri, enerji depolama dönüştürücüleri, toz ve yağa dayanıklı.V. Standart Su Soğutma Plakalarından Temel Farklılıklar

Boyut

Özel amaçlı su soğutma plakaları, üst düzey ekipmanların termal yönetim kalbi olarak hizmet eder ve minyatürleştirme, yüksek güç, uzun hizmet ömrü ve aşırı ortamlarda kararlı çalışma sağlayan anahtar bileşenlerdir. Model seçiminin özü, genellikle özelleştirilmiş geliştirme gerektiren dört faktöre dayanır: ısı akısı yoğunluğu, alan kısıtlamaları, çalışma koşulları ve güvenilirlik seviyesi.
