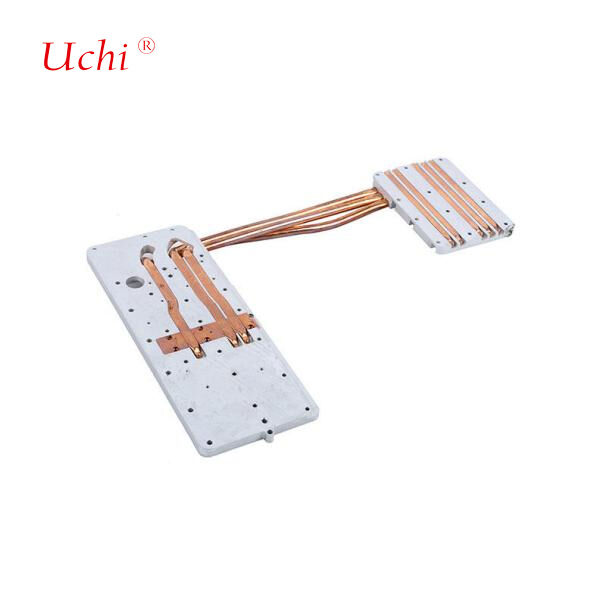

Süper Hesaplayıcı Su Soğutma Plağı Mikro Kanal Sıvı Soğutma Plağı
Ürün ayrıntıları:
| Menşe yeri: | 1 adet-5 adet |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | Soğutucu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | 1300-1500 dollars |
| Teslim süresi: | Sınırlı değil |
| Ödeme koşulları: | 100000 adet/ay |
| Yetenek temini: | Mevduat Sonrası 3-7Gün |
|
Detay Bilgi |
|||
| Vurgulamak: | mikro kanal sıvı soğutma plağı,Hesap makineleri için su soğutma plağı,Mikro kanallı sıvı soğutma plağı |
||
|---|---|---|---|
Ürün Açıklaması
Temel Tanım ve Çalışma Prensibi
Süper bilgisayarlar için su soğutma plakası, CPU ve GPU gibi yüksek ısı akışlı çiplerin üzerine doğrudan monte edilen metal bir ısı değiştirme bileşenidir. Dolaşan deiyonize su veya özel soğutucu kullanarak çiplerden ısıyı hızla uzaklaştıran hassas dahili akış kanalları içerir. Isı daha sonra bir CDU (Soğutucu Dağıtım Ünitesi) ve dış kuru soğutucular aracılığıyla dağıtılır ve kapalı döngü bir soğutma sistemi oluşturur.
Hava soğutma ile karşılaştırıldığında, su soğutma plakaları ısı akış yoğunluğunu 5-8 kat artırarak kabin güç yoğunluğunu hava soğutma için yaklaşık 15 kW'tan 50 kW'ın üzerine çıkarır. PUE (Güç Kullanım Etkinliği) 1.05-1.1'e düşürülebilir, bu da veri merkezi enerji tüketimini önemli ölçüde azaltır.
Temas arayüzüne yüksek performanslı termal gres veya faz değişim malzemeleri (TIM) uygulanmalıdır. Fikstürler, termal direnci ≤0.05 °C/W kontrol ederek %95'in üzerinde bir temas oranını garanti eder.
Ana Yapılar ve Üretim Süreçleri
- Yüzülmüş kanatçık / mikrokanal soğutma plakaları (süper bilgisayarlar için ana akım): 0.1-1 mm mikrokanallar veya kanatçıklar, bakır veya alüminyum alt tabakalar üzerine hassas bir şekilde işlenir veya kazınır. Geniş ısı değişim alanlarına ve düşük termal dirence (0.02 °C/W'a kadar) sahiptirler. MLCP (Mikrokanal Soğutma Plakası Entegre Paket), soğutma plakasını çip IHS ile daha da entegre ederek ara TIM katmanını ortadan kaldırır ve termal direnci %40'tan fazla azaltır, 1500-2000 W GPU'lar/CPU'lar için uygundur.
- Tüp gömülü soğutma plakaları: Bakır tüpler, taban plakasındaki frezelenmiş oluklara gömülür ve kaynakla sızdırmaz hale getirilir. Maliyetleri mikrokanal türlerine göre yaklaşık %30 daha düşüktür, bu da onları orta ila yüksek güçlü genel düğümler için uygun hale getirir, ancak yerel termal direnç biraz daha yüksektir.
- 3D yazdırılmış soğutma plakaları: Bakır alaşımları kullanılarak SLM teknolojisi ile üretilir, topoloji optimize edilmiş akış kanallarına sahiptir. Karmaşık kanallar özelleştirilebilir, ısı dağılım verimliliğini %30 artırır, ancak yüksek seri üretim maliyetleri kullanımı özelleştirilmiş süper bilgisayar bileşenleriyle sınırlar.
- Üflenmiş / ekstrüde soğutma plakaları: Düşük maliyet ve yüksek üretim hızı, ancak sınırlı termal performans; genellikle çekirdek hesaplama çiplerinde kullanılmaz.
Anahtar Teknik Özellikler ve Sistem Desteği
- Malzemeler: Bakır (termal iletkenlik 401 W/(m·K), ısı değişimi için tercih edilir), alüminyum (yardımcı bileşenler için hafif ve düşük maliyetli). Üst düzey modeller, termal iletkenlik ve termal genleşme katsayısını dengelemek için bakır-tungsten alaşımları kullanır.
- Sızdırmazlık ve güvenlik: Çift O-ring + vakum lehimleme, sızıntı oranı < 10⁻⁶ mL/saat. Basınç / sıvı sızıntısı sensörleri ve otomatik kapanma valfleri ile donatılmıştır.
- Soğutucular: Deiyonize su (düşük maliyet, yüksek özgül ısı kapasitesi), su-glikol (antifriz), elektronik florlu akışkan (yalıtkan, sızıntıya duyarlı uygulamalar için).
- CDU ve kontrol: Sıcaklık kontrol doğruluğu ±0.5 °C, çipler arasındaki aşırı sıcaklık farklarını önlemek için ayarlanabilir akış hızı.
- Termal performans: 100 W/cm²+ ısı akış yoğunluğu, çip yüzey sıcaklığı farkı < 5 °C.
Tipik Süper Bilgisayar Uygulamaları
- Summit / Sierra (Oak Ridge / Lawrence Livermore Ulusal Laboratuvarı, ABD): Tüm CPU'lar ve GPU'lar için doğrudan soğutma ile hibrit soğutma benimser. Soğutma plakaları ısı yükünün %90'ını karşılar. Soğutma suyu sıcaklığı 40 °C'yi aşar, bu da sistem enerji tüketimini büyük ölçüde azaltır.
- Yeni nesil yerli exascale süper bilgisayarlar (örneğin, Sunway, Tianhe'nin takip modelleri): Soğuk plaka sıvı soğutmayı yaygın olarak kullanır. Bazıları MLCP ve iki fazlı soğutmayı (faz değişim akışkanlarının kaynama ısı emilimi) benimseyerek soğutma verimliliğini daha da artırır ve pompa gücü tüketimini %30-60 azaltır.
Zorluklar ve Geliştirme Trendleri
- Maliyet ve üretim: Mikrokanallar ve MLCP son derece yüksek işleme hassasiyeti gerektirir ve verim doğrudan maliyeti etkiler.
- Bakım: Uzun süreli çalışma, korozyon ve kirlenmeyi önlemek için yüksek soğutucu saflığı ve temiz boru hatları gerektirir.
- Trendler: Soğutma plakaları ve çip paketlemesinin entegrasyonu, iki fazlı soğutma, hibrit daldırma + soğuk plaka çözümleri ve CDU akışı ve sıcaklığı için yapay zeka tabanlı tahmine dayalı kontrol.
