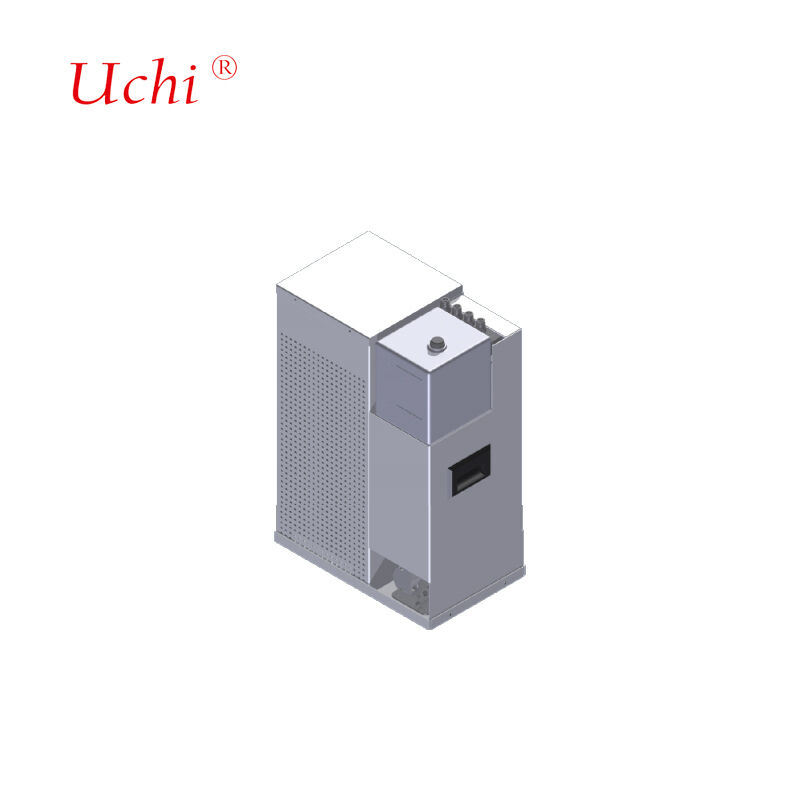

Tamamen Sıvı Soğutmalı Şarj Yığını Sıvı Soğutma Sistemi 4.5KW Isı Kaynağı Gücü İle
Ürün ayrıntıları:
| Menşe yeri: | Dongguan ， Guangdong, Çin |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | 2.4 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ödeme koşulları: | Banka havalesi, paypal, Western Union, MoneyGram |
| Yetenek temini: | Ayda 50000000pcs |
|
Detay Bilgi |
|||
| Isı Kaynağı Gücü: | 4.5kw | Soğutma Sıvısı Tipi: | Etilen glikol çözeltisi veya silikon yağı |
|---|---|---|---|
| Uygulanabilir sıvı soğutmalı tabanca akımı: | 800A (Uygulanabilir uzun kablo uzunluğu: ≤7m; Tek tabanca spesifikasyonu: 40² 800A 5m) | Gürültü: | ≤60dB |
| Ortam sıcaklığı: | -25~65°C | Nem: | %5~%90 |
| Rakım: | ≤2000m | Sıvı soğutma ünitesi boyutları: | 450×280×550mm (G*U*Y) |
| Giriş Gerilimi: | 24V DC | Giriş akımı: | ≤10A |
| Akış hızı: | 0 ila 7L/dak | ||
| Vurgulamak: | 4.5KW gücünde sıvı soğutma plakası,Tamamen sıvı soğutmalı şarj yığını,sıvı soğutma sistemi ısı kaynağı |
||
Ürün Açıklaması
4.5KW Isı Kaynağı Gücüne Sahip Tamamen Sıvı Soğutmalı Şarj Yığını Sıvı Soğutma Sistemi
Sisteme Genel Bakış
Tamamen sıvı soğutmalı şarj sistemimiz, sıvı soğutmalı radyatörler, sirkülasyon pompaları, makyaj pompaları, su depoları, sensörler, fanlar ve kontrol sistemlerinden oluşan kapsamlı bir yapısal tasarıma sahiptir. Sistem, sıvı soğutmalı şarj yığınlarının altına monte edilmek üzere tasarlanmıştır ve özel müşteri gereksinimlerine göre özelleştirilebilir.
Soğutma Sistemi Uygulaması
Sıvı soğutmalı ultra hızlı şarj terminalleri için özel olarak tasarlanmış olup, yüksek güçlü uygulamalar için optimum termal yönetim sağlar.
Teknik Özellikler
- Uygulanabilir sıvı soğutmalı tabanca akımı: 800A (Kablo uzunluğu: ≤7m; Tek tabanca spesifikasyonu: 40² 800A 5m)
- Isı kaynağı gücü: 4.5KW
- Soğutma sıvısı tipi: Etilen glikol çözeltisi veya silikon yağı
- Çalışma ortamı sıcaklığı: -40°C ila 55°C
- Giriş voltajı: 24V DC; Giriş akımı: ≤10A; Akış hızı: 0 - 7L/dak
- Elektrik kabini ile iletişim modu: 485 (Modbus RTU protokolü)
- Gürültü seviyesi: ≤60dB
- Ortam sıcaklığı aralığı: -25°C ila 65°C
- Nem toleransı: %5 ila %90
- Maksimum rakım: ≤2000m
- Sıvı soğutma ünitesi boyutları: 450×280×550mm (G×U×Y)
Soğuk Plakalı Radyatör Tasarımı
Müşterinin güç tüketimi verilerine ve ısı dağıtım modellerine dayalı olarak özel iç akış kanalı tasarımları sağlıyoruz. Mühendislik sürecimiz, optimum termal ve hidrolik performans hedeflerine ulaşmak için yinelenen parametre ayarlamaları içeren kapsamlı simülasyon analizini içerir.
Üretim Ekipmanı Yetenekleri
| Ekipman Tipi | Miktar | Teknik Parametreler |
|---|---|---|
| Tünel Lehimleme Fırını | 2 Adet | Maksimum Kaynak Boyutu: 1000mm (G) * 250mm (Y), uzunluk sınırsız Maksimum Kaynak Sıcaklığı: 950°C Uygulanabilir Malzemeler: Bakır, Alüminyum |
| Vakum Lehimleme Fırını | 2 Adet | Maksimum Kaynak Boyutu: 800mm * 1200mm * 800mm Maksimum Kaynak Sıcaklığı: 1200°C Uygulanabilir Malzemeler: Bakır, Alüminyum, Paslanmaz Çelik |
| Helyum Kaçak Tespit Ekipmanları | 2 Adet | Maksimum Test Boyutu: 2500mm * 750mm * 700mm Test Basıncı Aralığı: 0-3MPa Test Hassasiyeti: 2 g/yıl veya ≤1*10⁻⁶ Pa*m³/s |
| Hidrostatik Test Ekipmanları | 2 Adet | Maksimum Test Boyutu: 2500mm * 1500mm * 1000mm Test Basıncı Aralığı: 0-5MPa |
| Pnömatik Test Ekipmanları | 2 Adet | Maksimum Test Boyutu: Sınırsız Test Basıncı Aralığı: 0-5MPa Test Hassasiyeti: 1Pa |
Gelişmiş Lehimleme Teknolojisi
Vakumlu lehimleme işlemimiz, ana malzemeden daha düşük erime noktasına sahip dolgu metali kullanarak alüminyum plakaları birleştirerek, artık aşındırıcı akı olmadan son derece güçlü bağlantılar oluşturur. Bu ileri teknoloji, eşit ısıtma ve hassas sıcaklık kontrolü sağlar, temizleme sonrası gereksinimleri ortadan kaldırır ve parça bozulmasını en aza indirir.
Sıvı Soğutma Sistemi Teknolojisi
Yüksek güçlü sıvı soğutma sistemleri, hızlı ısı absorbe edebilen soğutuculara ihtiyaç duyar. Sıvıların yüksek özgül ısı kapasitesinden yararlanan sistemlerimiz, sıvı akışı yoluyla büyük miktarlarda ısı aktarır ve birkaç yüz watt'tan bir kilovatın üzerine kadar değişen ısıyı dağıtma kapasitesine sahiptir.
Sıvı Soğuk Plaka Çeşitleri
- Gömülü borulu Sıvı Soğuk Plaka:Oluklu plakalar, bakır boruların içine gömülmesi ve kaynaklanması, ardından kaynak yoluyla hermetik olarak kapatılmasıyla üretilir. Mükemmel termal temas için güvenilir sıvı sızdırmazlığı, çalışma güvenliği ve yüksek düzlük sağlar.
- Takılı tüplü Sıvı Soğuk Plaka:Minimum termal direnç için sıkı düzlük kontrolü ile bakır boruların alüminyum plaka yüzeylerine kaynak veya yapıştırma işlemleri kullanılarak gömülmesiyle üretilir.
- Kanal tipi Sıvı Soğuk Plaka:Delme, ekstrüzyon ve hassas işleme yoluyla bakır veya alüminyum alt tabakalar üzerinde oluşturulan, sürtünme kaynağı veya yüksek sıcaklıkta sert lehimleme yoluyla kapatılan iç akış kanalları.
- Sıvı Soğutma Bloğu:Isı değişim yüzey alanını en üst düzeye çıkarmak için sıyırma kanatçık teknolojisiyle oluşturulan dahili akış kanallarıyla yüksek güçlü talaş ısı dağıtımı için.
Malzemeye Özel Soğutma Ürünleri
Bakır Lehimli Sıvı Soğutma Ürünleri
GB200 sıvı soğutma modülü, H20 sıvı soğutma modülü, optik modül sıvı soğutma modülü ve diğer bakır soğuk plakalar. Fosfor bakır, gümüş bazlı, nikel bazlı ve altın bazlı lehimlerle uyumludur.
Alüminyum lehimli Sıvı Soğutma Ürünleri
LTS sifon radyatörü, döküm elektronik kontrol sıvı soğutma kutusu, güç kaynağı damgalı sıvı soğutma plakası, motor elektronik kontrol sıvı soğutma plakası, 6G-3DRVC radyatör ve diğer lehimli sıvı soğutma radyatörleri.
Paslanmaz Çelik Lehimli Sıvı Soğutma Ürünleri
Sıvı soğutma manifoldu, DIMM sıvı soğutma modülü ve diğer paslanmaz çelik sıvı soğutma manifoldları.
Anahtar Uygulamalar
- Lazerler ve tıbbi ekipmanlar
- EV gücü pil takımı soğutması
- Güç elektroniği ve motor sürücü cihazları
- Mikrodalga 5G iletim sistemleri
- Yenilenebilir enerji sistemleri
- IGBT ve Güç Yarı İletken Sistemleri
- Veri merkezleri ve endüstriyel güç uygulamaları
- Savunma sistemleri ve aviyonik
- Yakıt hücreleri ve çekiş sistemleri
Kalite Güvencesi
Aşağıdakileri içeren kapsamlı test ekipmanlarıyla sıkı kalite standartlarını koruyoruz:
- 1 Koordinat Ölçme Makinası
- 1 projektör enstrümanı
- 2 adet su yüksek basınç test makinesi
- 4 adet termal direnç test makinesi
- 2 adet sıvı sızıntısı test makinesi
Müşteri Hizmetleri Taahhüdü
- Tüm sorulara anında yanıt
- Garantili kalite ile rekabetçi fiyatlandırma
- Verimli üretim planlama
- Optimum ulaşım çözümleri
- Kapsamlı teknik destek
Sıkça Sorulan Sorular
Bir ticaret şirketi veya üreticisi misiniz?
Otomatik ve mekanize üretime sahip, kapsamlı deneyime ve güçlü bir teknik ekibe sahip profesyonel bir soğutucu ve su soğutma plakası üreticisiyiz.
Daha önce hangi bölgelere ihracat yaptınız?
Toplam üretimimizin %60'ını Japonya, Hindistan, İngiltere, Kanada, ABD ve Brezilya'ya ihraç ediyoruz.
Kaç çalışanınız var?
Satış, satın alma, mühendislik, QA, depo ve üretim departmanlarında yaklaşık 100 çalışan.
Tasarımı kabul edersek örnekler verebilir misiniz?
Evet, gerekirse teknik çizimlerle birlikte seri üretim öncesi onay için numuneler sağlıyoruz.
Hangi paketleme yöntemlerini kullanıyorsunuz?
Taşıma sırasında optimum koruma için normal kartonlar ve sıkı geçirmez kumaş veya ahşap kartonlarla özelleştirilmiş ambalaj.
Ürün sorunları için teknik destek sağlıyor musunuz?
Tüm ürünler göndermeden önce tamamen kontrol edilir. Her türlü soruna anında teknik çözüm sağlıyoruz.
