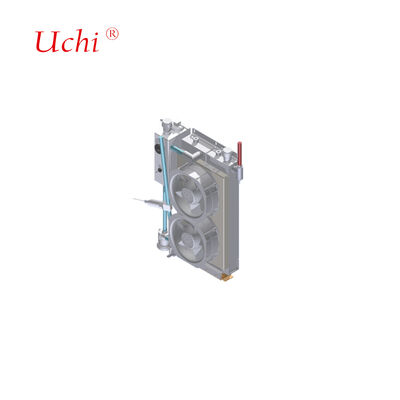

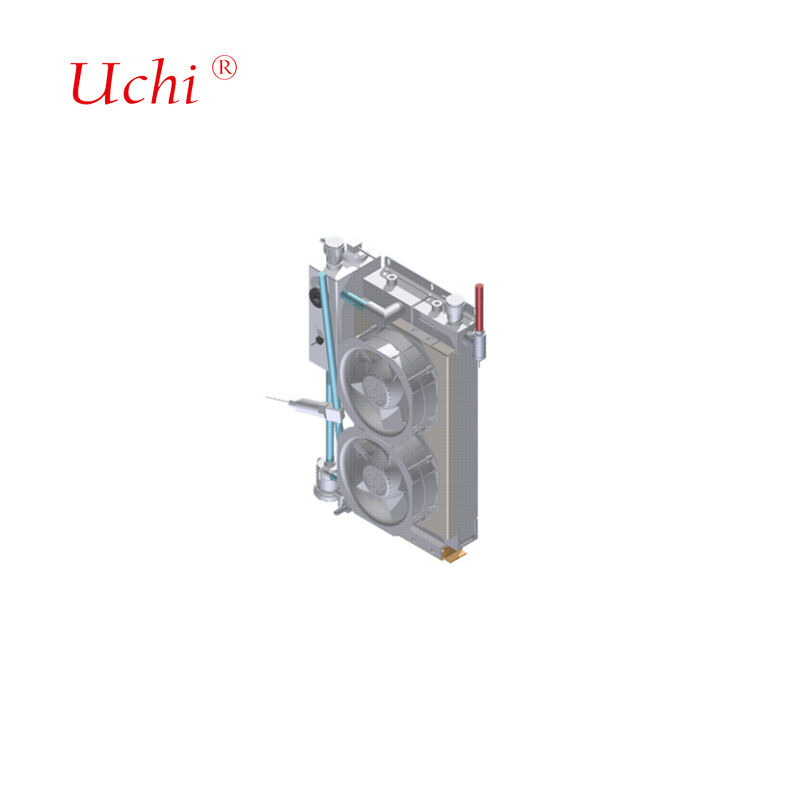

Tamamen sıvı soğutulmuş şarj pilinin sıvı soğutma sistemi 400A ile 600A arasında sınıflandırılmış sıvı soğutulmuş silahlarla uyumludur.
Ürün ayrıntıları:
| Menşe yeri: | Dongguan ， Guangdong, Çin |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | 800S-1 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ödeme koşulları: | Banka havalesi, paypal, Western Union, MoneyGram |
| Yetenek temini: | Ayda 50000000pcs |
|
Detay Bilgi |
|||
| Uygulanabilir sıvı soğutmalı tabanca akımı: | 400A - 600A | Isı Kaynağı Gücü: | 1.8kw |
|---|---|---|---|
| Soğutma Sıvısı Tipi: | Etilen glikol çözeltisi veya silikon yağı | Gürültü: | ≤60dB |
| Çalışma ortamı sıcaklığı: | -35~55°C | Ortam sıcaklığı: | -30°C ila 55°C |
| Nem: | %5~%90 | Rakım: | ≤2000m |
| Sıvı soğutma ünitesi boyutları: | 350×180×550mm (G*U*Y) | Giriş Gerilimi: | 24V DC |
| Giriş akımı: | ≤10A | Akış hızı: | 0 ila 5L/dak |
| Vurgulamak: | Şarj yığını için sıvı soğutma sistemi,Tamamen sıvı soğutmalı şarj yığını,sıvı soğutmalı silahlar 400A ila 600A |
||
Ürün Açıklaması
Yüksek Akımlı Şarj Uygulamaları için Sıvı Soğutma Sistemi
400A ila 600A arasında derecelendirilmiş, sıvı soğutmalı tabancalarla uyumlu, ultra hızlı şarj terminalleri için tasarlanmış gelişmiş, tamamen sıvı soğutmalı şarj yığını sistemi.
Sistem Mimarisi
Sıvı soğutmalı radyatörler, sirkülasyon pompaları, takviye pompaları, su tankları, sensörler, fanlar ve entegre kontrol sistemlerinden oluşan kapsamlı bir soğutma çözümü. Sıvı soğutmalı süper şarj yığınlarında alt montaj için tasarlanmıştır ve tam özelleştirme yeteneklerine sahiptir.
Teknik Özellikler
- Sıvı soğutmalı tabanca uyumluluğu: 400A - 600A
- Isı kaynağı gücü: 1.8KW
- Soğutucu seçenekleri: Etilen glikol çözeltisi veya silikon yağı
- Çalışma sıcaklık aralığı: -35°C ila 55°C
- Giriş voltajı: 24V DC; Giriş akımı: ≤10A; Akış hızı: 0 ila 5L/dak
- İletişim arayüzü: 485 (Modbus RTU protokolü)
- Gürültü seviyesi: ≤60dB
- Ortam koşulları: -30°C ila 55°C; Nem: %5 ila %90; Rakım: ≤2000m
- Birim boyutları: 350mm (G) × 180mm (U) × 550mm (Y)
Soğuk Plaka Radyatör Mühendisliği
Kapsamlı simülasyon analizi ile optimize edilmiş özel iç akış kanalı tasarımı. Mühendislik sürecimiz, optimum termal ve hidrolik performans hedeflerine ulaşmak için yinelemeli parametre ayarlamalarını içerir.
Üretim Ekipmanı Yetenekleri
| Ekipman Tipi | Miktar | Teknik Parametreler |
|---|---|---|
| Tünel Lehimleme Fırını | 2 Adet | Maksimum Kaynak Boyutu: 1000mm (G) * 250mm (Y), uzunluk sınırsız Maksimum Kaynak Sıcaklığı: 950℃ Uygulanabilir Malzemeler: Bakır, Alüminyum |
| Vakum Lehimleme Fırını | 2 Adet | Maksimum Kaynak Boyutu: 800mm * 1200mm * 800mm Maksimum Kaynak Sıcaklığı: 1200℃ Uygulanabilir Malzemeler: Bakır, Alüminyum, Paslanmaz Çelik |
| Helyum Kaçak Tespiti Ekipmanı | 2 Adet | Maksimum Test Boyutu: 2500mm * 750mm * 700mm Test Basınç Aralığı: 0-3MPa Test Hassasiyeti: 2g/yıl veya ≤1*10⁻⁶ Pa*m³/s |
| Hidrostatik Test Ekipmanı | 2 Adet | Maksimum Test Boyutu: 2500mm * 1500mm * 1000mm Test Basınç Aralığı: 0-5MPa |
| Pnömatik Test Ekipmanı | 2 Adet | Maksimum Test Boyutu: Sınırsız Test Basınç Aralığı: 0-5MPa Test Hassasiyeti: 1Pa |
Gelişmiş Lehimleme Teknolojisi
Vakum lehimleme sürecimiz, alüminyum plakaları, ana malzemeden daha düşük erime noktasına sahip dolgu metali kullanarak birleştirir ve artık aşındırıcı akı olmadan son derece güçlü bağlantılar oluşturur. Bu üst düzey teknoloji, homojen ısıtma, hassas sıcaklık kontrolü sağlar, temizleme sonrası gereksinimleri ortadan kaldırır ve parça bozulmasını en aza indirir.
Sıvı Soğutma Sistemi Teknolojisi
Yüksek güçlü sıvı soğutma sistemleri, hızlı ısı emme yeteneğine sahip ısı emiciler gerektirir. Sıvıların yüksek özgül ısı kapasitesinden yararlanan sistemlerimiz, sıvı akışı yoluyla büyük miktarda ısı transfer eder ve birkaç yüz watt'tan bir kilovatın üzerine kadar ısı dağıtabilir.
Sıvı Soğuk Plaka Çeşitleri
- Gömülü Borulu Sıvı Soğuk Plaka:Plakaların oluk açılması, içindeki bakır boruların gömülmesi ve kaynaklanması, ardından kaynakla hermetik olarak kapatılmasıyla üretilir. Güvenilir sıvı sızdırmazlığı, operasyonel güvenlik ve mükemmel termal temas için yüksek düzlük sağlar.
- Takılı Borulu Sıvı Soğuk Plaka:Bakır boruların, kaynak veya yapıştırma işlemleri kullanılarak alüminyum plaka yüzeylerine gömülmesiyle üretilir, minimum termal direnç için sıkı düzlük kontrolü ile.
- Kanal Tipi Sıvı Soğuk Plaka:İç akış kanalları, delme, ekstrüzyon ve hassas işleme yoluyla bakır veya alüminyum alt tabakalarda oluşturulur, sürtünme kaynağı veya yüksek sıcaklıkta lehimleme ile kapatılır.
- Sıvı Soğutma Bloğu:Yüksek güçlü çip ısı dağılımı için, ısı değişim yüzey alanını en üst düzeye çıkarmak için tıraşlama kanat teknolojisi ile oluşturulmuş iç akış kanalları ile.
Malzemeye Özel Soğutma Çözümleri
Bakır Lehimli Sıvı Soğutma Ürünleri
GB200 sıvı soğutma modülü, H20 sıvı soğutma modülü, optik modül sıvı soğutma modülü ve diğer bakır soğuk plakalar. Fosforlu bakır, gümüş bazlı, nikel bazlı ve altın bazlı lehimlerle uyumludur.
Alüminyum Lehimli Sıvı Soğutma Ürünleri
LTS sifon radyatör, döküm elektronik kontrol sıvı soğutma kutusu, güç kaynağı damgalı sıvı soğutma plakası, motor elektronik kontrol sıvı soğutma plakası, 6G-3DRVC radyatör ve diğer lehimli sıvı soğutma radyatörleri.
Paslanmaz Çelik Lehimli Sıvı Soğutma Ürünleri
Sıvı soğutma manifoldu, DIMM sıvı soğutma modülü ve diğer paslanmaz çelik sıvı soğutma manifoldları.
Temel Uygulamalar
- Lazerler ve tıbbi ekipmanlar
- EV güç bataryası paketi soğutması
- Güç elektroniği ve motor tahrik cihazları
- Mikrodalga 5G iletim sistemleri
- Yenilenebilir enerji sistemleri
- IGBT ve Güç Yarı İletken Sistemleri
- Veri merkezleri ve endüstriyel güç uygulamaları
- Savunma sistemleri ve aviyonik
- Yakıt hücreleri ve çekiş sistemleri
Kalite Güvencesi
Aşağıdakiler dahil olmak üzere kapsamlı test ekipmanları ile katı kalite standartlarını koruyoruz:
- 1 Koordinat Ölçme Makinesi
- 1 projektör cihazı
- 2 su yüksek basınç test makinesi
- 4 termal direnç test makinesi
- 2 sıvı sızıntı test makinesi
Müşteri Hizmetleri Taahhüdü
- Tüm sorulara hızlı yanıt
- Garantili kalite ile rekabetçi fiyatlandırma
- Verimli üretim planlaması
- Optimal taşıma çözümleri
- Kapsamlı teknik destek
Sıkça Sorulan Sorular
Bir ticaret şirketi mi yoksa üretici misiniz?
Geniş deneyime ve güçlü bir teknik ekibe sahip, otomatik ve mekanize üretime sahip, ısı emiciler ve su soğutma plakaları konusunda profesyonel bir üreticiyiz.
Daha önce mal ihraç ettiniz mi ve hangi bölgelere?
Toplam üretimimizin %60'ı Japonya, Hindistan, İngiltere, Kanada, ABD ve Brezilya'ya ihraç edilmektedir.
Kaç çalışanınız var?
Satış, satın alma, mühendislik, kalite kontrol, depo ve üretim departmanlarında yaklaşık 100 çalışanımız var.
Tasarımı kabul edersek numune sağlayabilir misiniz?
Evet, seri üretimden önce onay için numune sağlıyoruz, ayrıca gerekirse teknik çizimler de sağlıyoruz.
Hangi paketleme yöntemlerini kullanıyorsunuz?
Nakliye sırasında optimum koruma için normal kartonlar ve sıkı geçirmez kumaş veya ahşap kartonlarla özelleştirilmiş paketleme.
Ürün sorunları için teknik destek sağlıyor musunuz?
Tüm ürünler sevkıyattan önce tamamen kontrol edilir. Herhangi bir sorun için, anında teknik çözümler sunuyoruz.
