Şarj bağlantısının sıvı soğutma sistemi, şarj tabancasının termal yönetimi için kullanılır.
Ürün ayrıntıları:
| Menşe yeri: | Dongguan ， Guangdong, Çin |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | Şarj Konektörü Sıvı Soğutma Sistemi |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ödeme koşulları: | Banka havalesi, paypal, Western Union, MoneyGram |
| Yetenek temini: | Ayda 50000000pcs |
|
Detay Bilgi |
|||
| Vurgulamak: | sıvı soğutma sistemi şarj bağlantısı,Termal yönetim şarj tabancası,sıvı soğutma plaka termal çözeltisi |
||
|---|---|---|---|
Ürün Açıklaması

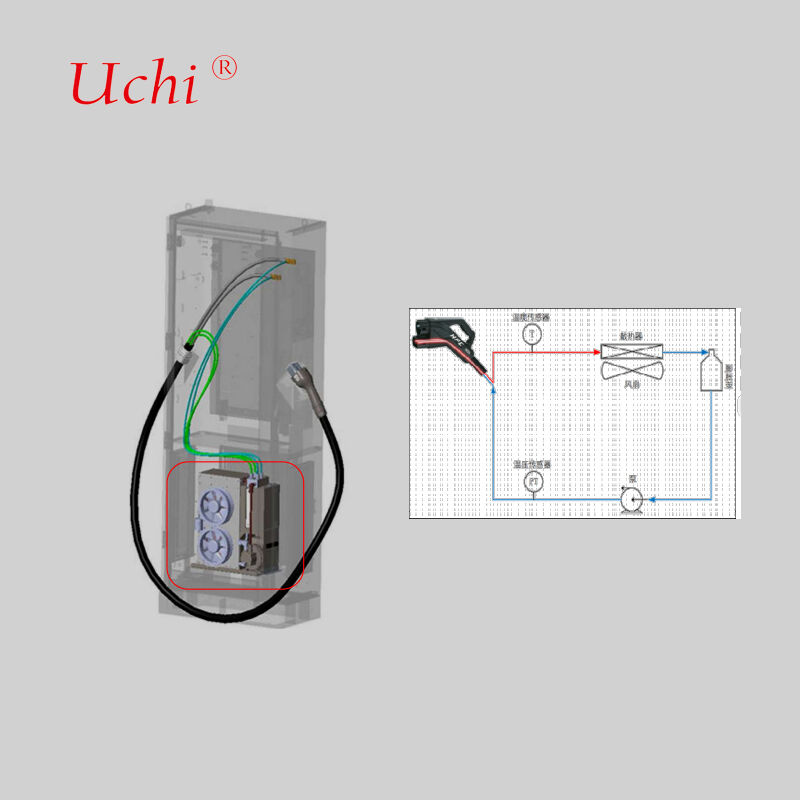

Şarj Konnektörü Termal Yönetimi için Sıvı Soğutma Sistemi
Yüksek güçlü şarj uygulamalarında şarj tabancalarının termal yönetimi için özel olarak tasarlanmış gelişmiş sıvı soğutma sistemi.
Sistem Bileşenleri ve Yapısı
- Sıvı soğutmalı ısı eşanjörleri, sirkülasyon pompaları, takviye pompaları, su tankları, sensörler, fanlar ve kontrol sistemleri dahil olmak üzere kapsamlı sistem
- Ana şarj yığını kabinlerinin üzerine montaj için tasarlanmıştır
- 600KW ultra hızlı şarj yığını redresör kabinleri için uygundur
Uygulama Alanları
Öncelikle şarj tabancalarının termal yönetimi için kullanılır. Sistem, şarj yığınları içinde montaj için kompakt bir tasarıma, kolay bakıma ve müşteri gereksinimlerine göre özelleştirilebilir konfigürasyonlara sahiptir. PLC veya RS-485 iletişimi olan tek çipli mikrobilgisayar aracılığıyla sistem kontrolü.
Çeşitli güç değerleri için mevcut sıvı soğutmalı şarj tabancalarıyla uyumludur: 1.5/1.8/2.4/4.5/6.5/9.5 kW, konnektörler ana akım şarj kabloları ve konnektörlerle uyumludur.
Soğuk Plaka Radyatör Tasarımı
Müşteri güç tüketimi verilerine ve ısı dağılım desenlerine göre özel iç akış kanalı tasarımı. Mühendislik sürecimiz, optimum termal ve hidrolik performans hedeflerine ulaşmak için yinelemeli parametre ayarlamaları ile kapsamlı simülasyon analizini içerir.
Üretim Ekipmanı Yetenekleri
| Ekipman Tipi | Miktar | Teknik Parametreler |
|---|---|---|
| Tünel Lehim Fırını | 2 Adet | Maksimum Kaynak Boyutu: 1000mm (G) * 250mm (Y), uzunluk sınırsız Maksimum Kaynak Sıcaklığı: 950℃ Uygulanabilir Malzemeler: Bakır, Alüminyum |
| Vakum Lehim Fırını | 2 Adet | Maksimum Kaynak Boyutu: 800mm * 1200mm * 800mm Maksimum Kaynak Sıcaklığı: 1200℃ Uygulanabilir Malzemeler: Bakır, Alüminyum, Paslanmaz Çelik |
| Helyum Kaçak Tespiti Ekipmanı | 2 Adet | Maksimum Test Boyutu: 2500mm * 750mm * 700mm Test Basınç Aralığı: 0-3MPa Test Hassasiyeti: 2g/yıl veya ≤1*10⁻⁶ Pa*m³/s |
| Hidrostatik Test Ekipmanı | 2 Adet | Maksimum Test Boyutu: 2500mm * 1500mm * 1000mm Test Basınç Aralığı: 0-5MPa |
| Pnömatik Test Ekipmanı | 2 Adet | Maksimum Test Boyutu: Sınırsız Test Basınç Aralığı: 0-5MPa Test Hassasiyeti: 1Pa |
Gelişmiş Lehimleme Teknolojisi
Vakum lehimleme işlemimiz, temel malzemeden daha düşük erime noktalarına sahip dolgu metali kullanarak alüminyum plakaları birleştirir ve artık aşındırıcı akı olmadan son derece güçlü bağlantılar oluşturur. Bu üst düzey teknoloji, homojen ısıtma, hassas sıcaklık kontrolü sağlar, temizleme sonrası gereksinimleri ortadan kaldırır ve parça bozulmasını en aza indirir.
Sıvı Soğutma Sistemi Teknolojisi
Yüksek güçlü sıvı soğutma sistemleri, hızlı ısı emme yeteneğine sahip ısı emiciler gerektirir. Sıvıların yüksek özgül ısı kapasitesinden yararlanan sistemlerimiz, birkaç yüz watt'tan bir kilovatın üzerine kadar değişen ısıyı dağıtabilen sıvı akışı yoluyla büyük miktarda ısı transfer eder.
Sıvı Soğuk Plaka Çeşitleri
- Gömülü Borulu Sıvı Soğuk Plaka: Plakaların oluk açılması, içindeki bakır boruların gömülmesi ve kaynaklanması, ardından kaynakla hermetik olarak kapatılmasıyla üretilir. Mükemmel termal temas için güvenilir sıvı sızdırmazlığı, operasyonel güvenlik ve yüksek düzlemlilik sağlar.
- Takılı Borulu Sıvı Soğuk Plaka: Bakır boruların kaynak veya yapıştırma işlemleri kullanılarak alüminyum plaka yüzeylerine gömülmesiyle üretilir, minimum termal direnç için sıkı düzlemlilik kontrolü ile.
- Kanal Tipi Sıvı Soğuk Plaka: İç akış kanalları, delme, ekstrüzyon ve hassas işleme yoluyla bakır veya alüminyum alt tabakalar üzerinde oluşturulur, sürtünme kaynağı veya yüksek sıcaklıkta lehimleme ile kapatılır.
- Sıvı Soğutma Bloğu: Isı değişim yüzey alanını en üst düzeye çıkarmak için tıraşlama kanat teknolojisi ile oluşturulan iç akış kanalları ile yüksek güçlü çip ısı dağılımı için.
Malzemeye Özel Soğutma Ürünleri
Bakır Lehimli Sıvı Soğutma Ürünleri: GB200 sıvı soğutma modülü, H20 sıvı soğutma modülü, optik modül sıvı soğutma modülü ve diğer bakır soğuk plakalar. Fosfor bakır, gümüş bazlı, nikel bazlı ve altın bazlı lehimlerle uyumludur.
Alüminyum Lehimli Sıvı Soğutma Ürünleri: LTS sifon radyatör, döküm elektronik kontrol sıvı soğutma kutusu, güç kaynağı damgalı sıvı soğutma plakası, motor elektronik kontrol sıvı soğutma plakası, 6G-3DRVC radyatör ve diğer lehimli sıvı soğutma radyatörleri.
Paslanmaz Çelik Lehimli Sıvı Soğutma Ürünleri: Sıvı soğutma manifoldu, DIMM sıvı soğutma modülü ve diğer paslanmaz çelik sıvı soğutma manifoldları.
Temel Uygulamalar
- Lazerler ve tıbbi ekipmanlar
- EV güç bataryası paketi soğutması
- Güç elektroniği ve motor tahrik cihazları
- Mikrodalga 5G iletim sistemleri
- Yenilenebilir enerji sistemleri
- IGBT ve Güç Yarı İletken Sistemleri
- Veri merkezleri ve endüstriyel güç uygulamaları
- Savunma sistemleri ve aviyonik
- Yakıt hücreleri ve çekiş sistemleri
Kalite Güvencesi
Aşağıdakiler dahil olmak üzere kapsamlı test ekipmanları ile titiz kalite standartlarını koruyoruz:
- 1 Koordinat Ölçüm Cihazı
- 1 projektör cihazı
- 2 su yüksek basınç test makinesi
- 4 termal direnç test makinesi
- 2 sıvı sızıntı test makinesi
Müşteri Hizmetleri Taahhüdü
- Tüm sorulara hızlı yanıt
- Garantili kalite ile rekabetçi fiyatlandırma
- Verimli üretim planlaması
- Optimal taşıma çözümleri
- Kapsamlı teknik destek
Sıkça Sorulan Sorular
Bir ticaret şirketi mi yoksa üretici misiniz? Geniş deneyime ve güçlü bir teknik ekibe sahip, otomatik ve mekanize üretime sahip profesyonel bir ısı emici ve su soğutma plakası üreticisiyiz.
Daha önce mal ihraç ettiniz mi ve hangi bölgelere? Toplam üretimimizin %60'ı Japonya, Hindistan, İngiltere, Kanada, ABD ve Brezilya'ya ihraç edilmektedir.
Kaç çalışanınız var? Satış, satın alma, mühendislik, QA, depo ve üretim departmanlarında yaklaşık 100 çalışanımız var.
Tasarımı kabul edersek numune sağlayabilir misiniz? Evet, seri üretimden önce onay için numuneler sağlıyoruz, ayrıca gerekirse teknik çizimler de sağlıyoruz.
Hangi paketleme yöntemlerini kullanıyorsunuz? Nakliye sırasında optimum koruma için normal kartonlar ve sıkı geçirmez kumaş veya ahşap kartonlarla özelleştirilmiş paketleme.
Ürün sorunları için teknik destek sağlıyor musunuz? Tüm ürünler sevkıyattan önce tamamen kontrol edilir. Herhangi bir sorun için, anında teknik çözümler sunuyoruz.
