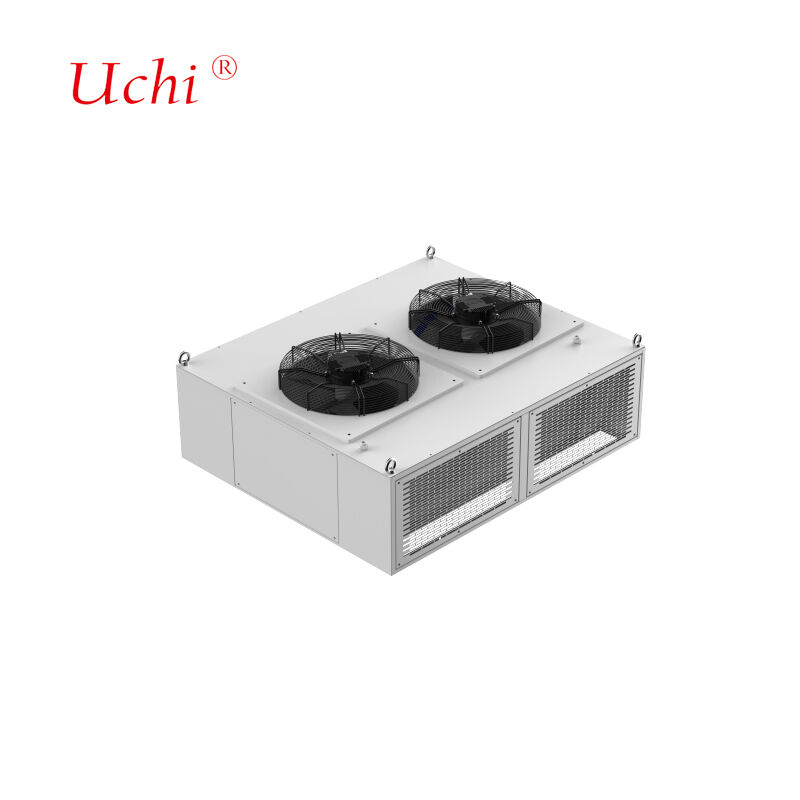

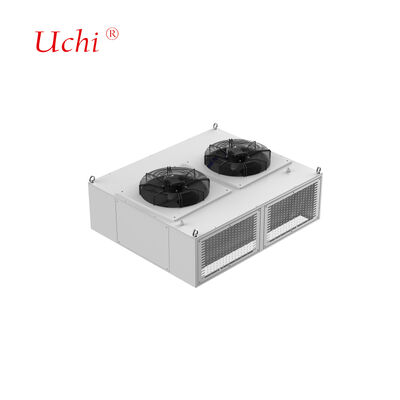

720 tam sıvı soğutulmuş şarj yığınları soğutma sistemi 720kW ultra hızlı şarj yığınlarının düzleyici dolabı için uygundur.
Ürün ayrıntıları:
| Menşe yeri: | Dongguan ， Guangdong, Çin |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | 600S |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ödeme koşulları: | Banka havalesi, paypal, Western Union, MoneyGram |
| Yetenek temini: | Ayda 50000000pcs |
|
Detay Bilgi |
|||
| Uygulanabilir ultra hızlı şarj yığın gücü: | 600kw | Isı Kaynağı Gücü: | 30kW |
|---|---|---|---|
| Soğutma Sıvısı Tipi: | Soğutma Sıvısı Tipi | Sistem modülü sayısı: | 15 adet |
| tek modül akış hızı: | 6L/dk | Sistem frekansı azaltma sıcaklığı:: | 60 ℃ |
| Güç kaynağı gereksinimi: | AC 220V, 50Hz | Koruma Sınıfı: | IP54 |
| Gürültü: | ≤60dB | Ortam sıcaklığı: | -30~55°C |
| Nem: | %5~%90 | Rakım: | ≤2000m |
| Sıvı soğutma ünitesi boyutları: | 1600×900×475mm (fanlar dahil yükseklik) | ||
| Vurgulamak: | 720kW sıvı soğutma plağı,Tam sıvı soğutmalı şarj yığını,düzleyici dolabı soğutma sistemi |
||
Ürün Açıklaması
720kW tam sıvı soğutmalı şarj yığını soğutma sistemi
720kW'lık ultra hızlı şarj yığınlarının düzleyici dolabı için özel olarak tasarlanmış gelişmiş soğutma çözümü, üstün termal yönetim performansı sunar.
Yapısal tasarım ve teknik parametreler
Sıvı soğutmalı ısı değiştiricileri, dolaşım pompaları, makyaj pompaları, su tankları, sensörler, fanlar ve kontrol sistemlerinden oluşan kapsamlı sistem.Şarj yığını ana dolaplarına üstte monte edilecek şekilde tasarlanmıştır.
Teknik özellikler
- Uygulanabilir ultra hızlı şarj gücü: 600 kW
- Isı kaynağı gücü: 30kW
- Soğutucu maddenin türü: %40 etilen glikol çözeltisi
- Sistem modülleri sayısı: 18 adet (tek modül akış hızı: 6L/dakikada)
- Sistem frekans azaltma sıcaklığı: 60°C
- Güç kaynağı gereksinimi: AC 220V, 50Hz
- Koruma sınıfı: IP54
- Elektrikli kabine ile iletişim yöntemi: RS485 (Modbus RTU protokolü)
- Gürültü: ≤60dB
- Çevre sıcaklığı: -30~55°C
- Nemlilik: 5%~90%
- Yükseklik: ≤2000m
- Sıvı soğutma ünitesinin boyutları: 1600*900*475mm (fanlar dahil yükseklik)
Soğuk plaka radyatörü tasarımı
Müşterinin güç tüketimi verilerine ve ısı dağılım kalıplarına dayanan özel iç akış kanalı tasarımı.Mühendislik sürecimiz, en iyi termal ve hidrolik performans hedeflerine ulaşmak için tekrarlı parametreler ayarlamaları ile kapsamlı simülasyon analizini içerir..
Üretim ekipmanları kapasitesi
| Ekipman Türü | miktarı | Teknik parametreler |
|---|---|---|
| Tünel Brazing Furnace | 2 Birim | En fazla kaynak boyutu: 1000mm (W) * 250mm (H), uzunluk sınırsız En yüksek kaynak sıcaklığı: 950°C Uygulanabilir malzemeler: Bakır, Alüminyum |
| Vacuum Brazing Furnace | 2 Birim | Maksimum kaynak boyutu: 800mm * 1200mm * 800mm Maksimum kaynak sıcaklığı: 1200°C Uygulanabilir malzemeler: Bakır, Alüminyum, Paslanmaz Çelik |
| Helium Sızıntıları tespit cihazı | 2 Birim | En fazla test boyutu: 2500mm * 750mm * 700mm Test basıncı aralığı: 0-3MPa Test Doğruluğu: 2g/yıl veya ≤1*10−6 Pa*m3/s |
| Hidrostatik Test Ekipmanı | 2 Birim | En fazla test boyutu: 2500mm * 1500mm * 1000mm Test basıncı aralığı: 0-5MPa |
| Pnömatik Test Ekipmanı | 2 Birim | En fazla test boyutu: Sınırsız Test basıncı aralığı: 0-5MPa Test Doğruluğu: 1Pa |
Gelişmiş Peşirme Teknolojisi
Vakum kavrama işlemimiz, alt malzemeden daha düşük erime noktasına sahip dolgu metali kullanarak alüminyum plakaları birleştirerek kalıntı koroziv akış olmadan son derece güçlü eklemler yaratıyor.Bu son teknoloji aynı ısıyı sağlar., hassas sıcaklık kontrolü, temizlik sonrası gereksinimleri ortadan kaldırır ve parça bozulmasını en aza indirgenir.
Sıvı soğutma sistemi teknolojisi
Yüksek güçlü sıvı soğutma sistemleri, hızlı ısı emiş kapasitesine sahip ısı alıcıları gerektirir.Sistemlerimiz büyük miktarda ısı sıvı akışı ile aktarır., birkaç yüz watt'tan bir kilowatt'a kadar değişen ısı dağıtma kapasitesine sahiptir.
Sıvı soğuk plaka çeşitleri
- Mezarlı tüplü sıvı soğuk plaka:Çukurlu plakalar, gömülmesi ve içine kaynak bakır borular, sonra kaynakla hermetik olarak mühürlenmesi ile üretilen.ve mükemmel termal temas için yüksek düzlük.
- Gömülü tüplü sıvı soğuk plaka:Bakır boruların alüminyum plaka yüzeylerine kaynak veya yapıştırma işlemleri kullanarak en az termal direnç için sıkı düzlük kontrolü ile yerleştirilerek üretilir.
- Kanal tipi sıvı soğuk plaka:Borlama, ekstrüzyon ve hassas işleme yoluyla bakır veya alüminyum altyapılar üzerinde oluşturulan iç akış kanalları, sürtünme kaynak veya yüksek sıcaklıklı lehimle mühürlenmiştir.
- Sıvı soğutma bloğu:Yüksek güçlü çip ısı dağılımı için, ısı değişimi yüzey alanını en üst düzeye çıkarmak için skiving fin teknolojisi ile oluşturulan iç akış kanalları ile.
Malzeme özel soğutma ürünleri
Bakırdan kaynaklı sıvı soğutma ürünleri:GB200 sıvı soğutma modülü, H20 sıvı soğutma modülü, optik modül sıvı soğutma modülü ve diğer bakır soğutma plakaları.Nikel ve altın bazlı lehimler.
Alüminyumdan kaynaklı sıvı soğutma ürünleri:LTS sifon radyatörü, dökme elektronik kontrol sıvı soğutma kutusu, güç kaynağı damgalanmış sıvı soğutma plağı, motorlu elektronik kontrol sıvı soğutma plağı, 6G-3DRVC radyatörü,ve diğer lehimlenmiş sıvı soğutma radyatörleri.
Paslanmaz çelikten kaynaklı sıvı soğutma ürünleri:Sıvı soğutma koleksiyonu, DIMM sıvı soğutma modülü ve diğer paslanmaz çelik sıvı soğutma koleksiyonları.
Ana Uygulamalar
- Lazerler ve tıbbi ekipmanlar
- EV güç batarya paketi soğutması
- Güç elektronikleri ve motor tahrik cihazları
- Mikrodalga 5G iletim sistemleri
- Yenilenebilir Enerji Sistemleri
- IGBT ve Güç Yarım iletken sistemleri
- Veri merkezleri ve endüstriyel güç uygulamaları
- Savunma sistemleri ve aviyonik
- Yakıt hücreleri ve çekiş sistemleri
Kalite güvencesi
Katı test ekipmanlarıyla katı kalite standartlarını koruyoruz:
- 1 Koordinat Ölçme Makinesi
- 1 projeksiyon cihazı
- 2 su yüksek basınçlı test makinesi
- 4 ısı direnci test makinesi
- 2 sıvı sızıntısı test makinesi
Müşteri Hizmetine Bağlılık
- Tüm sorulara hızlı yanıt
- Kalite garantisi ile rekabetçi fiyatlandırma
- Verimli üretim planlaması
- En iyi ulaşım çözümleri
- Kapsamlı teknik destek
Sıkça Sorulan Sorular
Bir ticaret şirketi mi yoksa üretici misiniz?Uzman bir ısı alıcı ve su soğutma plaka üreticisiyiz. Geniş bir deneyime ve güçlü bir teknik ekibe sahip, otomatik ve mekanize üretime sahiptir.
Daha önce hangi bölgelere mal ihraç ettiniz?Toplam üretimimizin %60'ı Japonya, Hindistan, İngiltere, Kanada, ABD ve Brezilya'ya ihraç ediliyor.
Kaç çalışanınız var?Satış, satın alma, mühendislik, kalite kontrolü, depo ve üretim departmanlarında yaklaşık 100 çalışan.
Eğer tasarımla anlaşırsak örnekler verebilir misiniz?Evet, seri üretimden önce onay için örnekler ve gerekirse teknik çizimler sağlıyoruz.
Ne tür paketleme yöntemleri kullanıyorsunuz?Normal karton ve sıkı kanatlı kumaş veya ahşap kartonlarla taşıma sırasında en iyi koruma için özel ambalaj.
Ürün sorunları için teknik destek veriyor musunuz?Tüm ürünler gönderilmeden önce tam olarak denetlenir. Herhangi bir sorun için, derhal teknik çözümler sağlarız.
