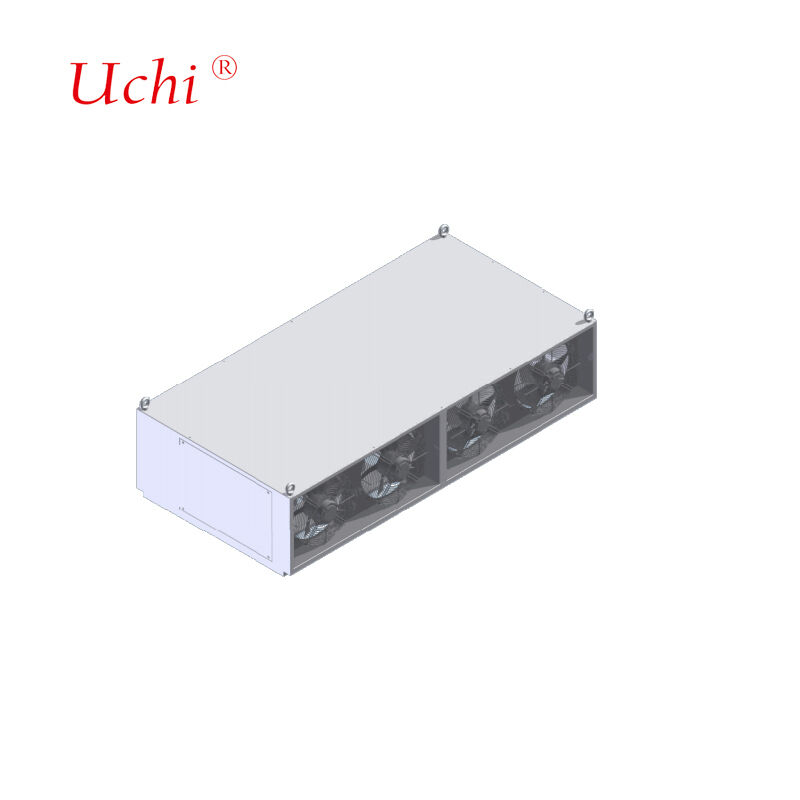

600S Tam sıvı soğutulmuş şarj pil soğutma sistemi 600kW ultra hızlı şarj pillerinin düzleyici dolabı için uygundur.
Ürün ayrıntıları:
| Menşe yeri: | Dongguan ， Guangdong, Çin |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | 600S |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ödeme koşulları: | Banka havalesi, paypal, Western Union, MoneyGram |
| Yetenek temini: | Ayda 50000000pcs |
|
Detay Bilgi |
|||
| Uygulanabilir ultra hızlı şarj yığın gücü: | 600kw | Isı Kaynağı Gücü: | 30kW |
|---|---|---|---|
| Soğutma Sıvısı Tipi: | Soğutma Sıvısı Tipi | Sistem modülü sayısı: | 15 adet |
| tek modül akış hızı: | 6L/dk | Sistem frekansı azaltma sıcaklığı:: | 60 ℃ |
| Güç kaynağı gereksinimi: | AC 220V, 50Hz | Koruma Sınıfı: | IP54 |
| Gürültü: | ≤60dB | Ortam sıcaklığı: | -30~55°C |
| Nem: | %5~%90 | Rakım: | ≤2000m |
| Sıvı soğutma ünitesi boyutları: | 1600×900×475mm (fanlar dahil yükseklik) | ||
| Vurgulamak: | 600S sıvı soğutmalı şarj yığını sistemi,600kW ultra hızlı şarj pil düzleyici,düzleyici dolabı için sıvı soğutma plağı |
||
Ürün Açıklaması
600S Tam sıvı soğutmalı şarj yığınları soğutma sistemi
Yüksek güçli uygulamalar için üstün termal yönetim sağlayan 600kW ultra hızlı şarj pil düzleyici dolapları için özel olarak tasarlanmış gelişmiş soğutma çözümü.
Sistem Tasarımı ve Teknik Spesifikasyonlar
Sıcaklık değiştiricilerinden, dolaşım pompalarından, makyaj pompalarından, su tanklarından, sensörlerden, fanlardan ve akıllı kontrol sistemlerinden oluşan tam sıvı soğutmalı termal yönetim sistemi.Şarj yığını ana dolaplarında üst montaj için tasarlanmıştır.
Teknik parametreler
- Uygulanabilir şarj gücü: 600 kW
- Isı kaynağı gücü: 30kW
- Soğutucu: %40 etilenglikol çözeltisi
- Sistem modülleri: 15 birim (tek modül akış hızı: 6L/dakika)
- Frekans azaltma sıcaklığı: 60°C
- Güç kaynağı: AC 220V, 50Hz
- Koruma sınıfı: IP54
- İletişim arayüzü: RS485 (Modbus RTU protokolü)
- Gürültü seviyesi: ≤60dB
- Çalışma sıcaklığı: -30°C - 55°C
- Nem aralığı: 5% ila 90%
- En yükseklik: 2000m.
- Sıvı soğutma ünitesinin boyutları: 1600×900×475mm
Soğuk plaka radyatörü tasarımı
Özel enerji tüketimi verilerine ve ısı dağılım kalıplarına dayanan özel iç akış kanalı tasarımı. Our engineering process includes comprehensive simulation analysis with iterative parameter optimization to achieve precise thermal and hydraulic performance targets while maintaining optimal fluid flow resistance.
Üretim ekipmanları kapasitesi
| Ekipman Türü | miktarı | Teknik parametreler |
|---|---|---|
| Tünel Brazing Furnace | 2 Birim | En fazla kaynak boyutu: 1000mm (W) * 250mm (H), uzunluk sınırsız En yüksek kaynak sıcaklığı: 950°C Uygulanabilir malzemeler: Bakır, Alüminyum |
| Vacuum Brazing Furnace | 2 Birim | Maksimum kaynak boyutu: 800mm * 1200mm * 800mm Maksimum kaynak sıcaklığı: 1200°C Uygulanabilir malzemeler: Bakır, Alüminyum, Paslanmaz Çelik |
| Helium Sızıntıları tespit cihazı | 2 Birim | En fazla test boyutu: 2500mm * 750mm * 700mm Test basıncı aralığı: 0-3MPa Test Doğruluğu: 2g/yıl veya ≤1*10−6 Pa*m3/s |
| Hidrostatik Test Ekipmanı | 2 Birim | En fazla test boyutu: 2500mm * 1500mm * 1000mm Test basıncı aralığı: 0-5MPa |
| Pnömatik Test Ekipmanı | 2 Birim | En fazla test boyutu: Sınırsız Test basıncı aralığı: 0-5MPa Test Doğruluğu: 1Pa |
Gelişmiş Peşirme Teknolojisi
Vakum lehimleme işlemimiz, alüminyum plakaları, temel malzemeden daha düşük erime noktalarına sahip özel dolgu metallerini kullanarak birleştirerek, kalıntı koroziv akış olmadan olağanüstü güçlü eklemler oluşturur..Bu yüksek hassasiyetli teknoloji, eşit ısıtma, hassas sıcaklık kontrolü sağlar, temizlik sonrası gereksinimleri ortadan kaldırır ve parça çarpımını en aza indirir.
Sıvı soğutma sistemi teknolojisi
Yüksek güçlü sıvı soğutma sistemleri hızlı ısı emiş kapasitesine sahip gelişmiş ısı alıcıları gerektirir.Sistemlerimiz, optimize edilmiş sıvı akışı yoluyla önemli ısı yüklerini verimli bir şekilde aktarır., birkaç yüz watt'tan bir kilowatt'a kadar değişen ısı dağıtma kapasitesine sahiptir.
Sıvı soğuk plaka çeşitleri
- Mezarlı tüplü sıvı soğuk plaka:Çukurlu plakalar, gömülme ve kaynaklı bakır borular ile üretilen, daha sonra hassas kaynakla hermetik olarak mühürlenir.ve mükemmel termal temas için yüksek düzlük.
- Gömülü tüplü sıvı soğuk plaka:En az termal direnç için sıkı düzlük kontrolü ile gelişmiş kaynak veya yapıştırma süreçleri kullanarak alüminyum plaka yüzeylerine bakır boruların yerleştirilmesiyle üretilir.
- Kanal tipi sıvı soğuk plaka:Kesinlikli sondaj, ekstrüzyon ve işleme yoluyla bakır veya alüminyum altyapılar üzerinde oluşturulan, sürtünme kaynak veya yüksek sıcaklıklı lehimle mühürlenmiş iç akış kanalları.
- Sıvı soğutma bloğu:Yüksek güçlü çip ısı dağılımı için, ısı değişimi yüzey alanını en üst düzeye çıkarmak için skiving fin teknolojisi ile oluşturulan iç akış kanalları ile.
Malzeme özel soğutma çözümleri
Bakırdan kaynaklı sıvı soğutma ürünleri:GB200 sıvı soğutma modülü, H20 sıvı soğutma modülü, optik modül sıvı soğutma modülü ve diğer bakır soğutma plakaları.Nikel ve altın bazlı lehimler.
Alüminyumdan kaynaklı sıvı soğutma ürünleri:LTS sifon radyatörü, dökme elektronik kontrol sıvı soğutma kutusu, güç kaynağı damgalanmış sıvı soğutma plağı, motorlu elektronik kontrol sıvı soğutma plağı, 6G-3DRVC radyatörü,ve diğer lehimlenmiş sıvı soğutma radyatörleri.
Paslanmaz çelikten kaynaklı sıvı soğutma ürünleri:Sıvı soğutma koleksiyonu, DIMM sıvı soğutma modülü ve diğer paslanmaz çelik sıvı soğutma koleksiyonları.
Ana Uygulama Alanları
- Lazerler ve tıbbi ekipmanlar
- EV güç batarya paketi soğutması
- Güç elektronikleri ve motor tahrik cihazları
- Mikrodalga 5G iletim sistemleri
- Yenilenebilir Enerji Sistemleri
- IGBT ve Güç Yarım iletken sistemleri
- Veri merkezleri ve endüstriyel güç uygulamaları
- Savunma sistemleri ve aviyonik
- Yakıt hücreleri ve çekiş sistemleri
Kalite güvencesi standartları
Ürünün güvenilirliğini ve performans tutarlılığını sağlayan kapsamlı test ekipmanı ile sıkı kalite standartlarını koruruz.
- 1 Koordinat Ölçme Makinesi
- 1 projeksiyon cihazı
- 2 su yüksek basınçlı test makinesi
- 4 ısı direnci test makinesi
- 2 sıvı sızıntısı test makinesi
Müşteri Hizmetine Bağlılık
- Tüm sorulara hızlı yanıt
- Kalite garantisi ile rekabetçi fiyatlandırma
- Verimli üretim planlaması
- En iyi ulaşım çözümleri
- Kapsamlı teknik destek
Sıkça Sorulan Sorular
Bir ticaret şirketi mi yoksa üretici misiniz?
Uzman bir ısı alıcı ve su soğutma plaka üreticisiyiz. Geniş bir deneyime ve güçlü bir teknik ekibe sahip, otomatik ve mekanize üretime sahiptir.
Daha önce hangi bölgelere mal ihraç ettiniz?
Toplam üretimimizin %60'ı Japonya, Hindistan, İngiltere, Kanada, ABD ve Brezilya'ya ihraç ediliyor.
Kaç çalışanınız var?
Satış, satın alma, mühendislik, kalite kontrolü, depo ve üretim departmanlarında yaklaşık 100 çalışan.
Eğer tasarımla anlaşırsak örnekler verebilir misiniz?
Evet, seri üretimden önce onay için örnekler ve gerekirse teknik çizimler sağlıyoruz.
Ne tür paketleme yöntemleri kullanıyorsunuz?
Normal karton ve sıkı kanatlı kumaş veya ahşap kartonlarla taşıma sırasında en iyi koruma için özel ambalaj.
Ürün sorunları için teknik destek veriyor musunuz?
Tüm ürünler gönderilmeden önce tam olarak denetlenir. Herhangi bir sorun için, derhal teknik çözümler sağlarız.
