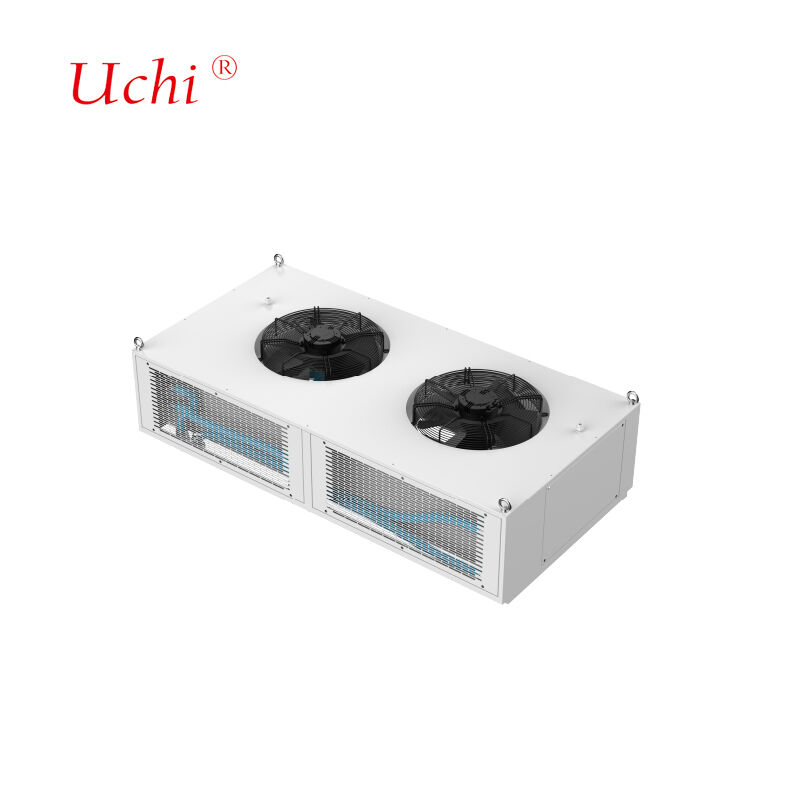

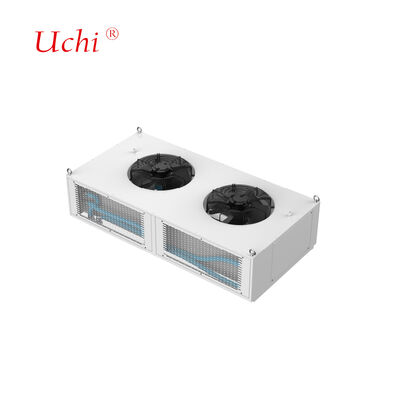

480S Tam sıvı soğutma şarj yığını sıvı soğutma sistemi (480kW nominal güç)
Ürün ayrıntıları:
| Menşe yeri: | Dongguan ， Guangdong, Çin |
| Marka adı: | Uchi |
| Sertifika: | SMC |
| Model numarası: | 480S |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 100 adet |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ödeme koşulları: | Banka havalesi, paypal, Western Union, MoneyGram |
| Yetenek temini: | Ayda 50000000pcs |
|
Detay Bilgi |
|||
| Uygulanabilir ultra hızlı şarj yığın gücü: | 480KW | Isı Kaynağı Gücü: | 24KW |
|---|---|---|---|
| Soğutma Sıvısı Tipi: | Soğutma Sıvısı Tipi | Sistem modülü sayısı: | 12 adet |
| tek modül akış hızı: | 6L/dk | Sistem frekansı azaltma sıcaklığı:: | 60 ℃ |
| Güç kaynağı gereksinimi: | AC 220V, 50Hz | Koruma Sınıfı: | IP54 |
| Gürültü: | ≤60dB | Ortam sıcaklığı: | -30~55°C |
| Nem: | %5~%90 | Rakım: | ≤2000m |
| Sıvı soğutma ünitesi boyutları: | 1600×900×475mm (fanlar dahil yükseklik) | ||
| Vurgulamak: | 480kW sıvı soğutma şarj yığını,Tam sıvı soğutma şarj sistemi,480kW güçte sıvı soğutma plağı |
||
Ürün Açıklaması
Yapısal Tasarım:Sıvı soğutmalı ısı eşanjörleri, sirkülasyon pompaları, takviye pompaları, su depoları, sensörler, fanlar ve kontrol sistemlerinden oluşur. Sistem, şarj istasyonlarının ana kabininin üzerine monte edilmek üzere tasarlanmıştır ve özellikle 480kW ultra hızlı şarj istasyonu doğrultucu kabinleri için üretilmiştir.
- Uygulanabilir ultra hızlı şarj istasyonu gücü: 480kW
- Isı kaynağı gücü: 24kW
- Soğutucu türü: %40 etilen glikol çözeltisi
- Sistem modülü sayısı: 12 adet (tek modül akış hızı: 6L/dak)
- Sistem frekans düşürme sıcaklığı: 60℃
- Güç kaynağı gereksinimi: AC 220V, 50Hz
- Koruma sınıfı: IP54
- Elektrik kabini ile iletişim yöntemi: RS485 (Modbus RTU protokolü)
- Gürültü: ≤60dB
- Ortam sıcaklığı: -30~55°C
- Nem: %5～90
- Rakım: ≤2000m
- Sıvı soğutma ünitesi boyutları: 1600×900×475mm (fanlar dahil yükseklik)
Müşteri güç tüketimi verilerine ve ısı dağılım desenlerine göre, belirli sıcaklık ve homojenlik gereksinimlerini karşılamak ve aynı zamanda optimum akış direncini korumak için iç akış kanalları tasarlıyoruz. Tasarım sürecimiz, termal ve hidrolik performans hedeflerine ulaşmak için yinelemeli parametre ayarlamaları ile kapsamlı simülasyon analizini içerir.
| Ekipman Tipi | Miktar | Teknik Parametreler |
|---|---|---|
| Tünel Lehim Fırını | 2 Adet | Maksimum Kaynak Boyutu: 1000mm (G) * 250mm (Y), uzunluk sınırsız Maksimum Kaynak Sıcaklığı: 950℃ Uygulanabilir Malzemeler: Bakır, Alüminyum |
| Vakum Lehim Fırını | 2 Adet | Maksimum Kaynak Boyutu: 800mm * 1200mm * 800mm Maksimum Kaynak Sıcaklığı: 1200℃ Uygulanabilir Malzemeler: Bakır, Alüminyum, Paslanmaz Çelik |
| Helyum Kaçak Tespiti Ekipmanı | 2 Adet | Maksimum Test Boyutu: 2500mm * 750mm * 700mm Test Basınç Aralığı: 0-3MPa Test Hassasiyeti: 2g/yıl veya ≤1*10⁻⁶ Pa*m³/s |
| Hidrostatik Test Ekipmanı | 2 Adet | Maksimum Test Boyutu: 2500mm * 1500mm * 1000mm Test Basınç Aralığı: 0-5MPa |
| Pnömatik Test Ekipmanı | 2 Adet | Maksimum Test Boyutu: Sınırsız Test Basınç Aralığı: 0-5MPa Test Hassasiyeti: 1Pa |
Vakum lehimleme işlemimiz, ana malzemeden daha düşük erime noktasına sahip dolgu metali kullanarak alüminyum plakaları birleştirir ve artık aşındırıcı akı olmadan son derece güçlü bağlantılar oluşturur. Bu üst düzey teknoloji, homojen ısıtma, hassas sıcaklık kontrolü sağlar, temizleme sonrası gereksinimleri ortadan kaldırır ve parça bozulmasını en aza indirir.
Yüksek güçlü sıvı soğutma sistemleri, hızlı ısı emme kapasitesine sahip ısı emiciler gerektirir. Sıvıların yüksek özgül ısı kapasitesinden yararlanan sistemlerimiz, birkaç yüz watt'tan bir kilovatın üzerine kadar değişen miktarlarda ısıyı sıvı akışı yoluyla transfer eder.
- Gömülü Borulu Sıvı Soğuk Plaka:Plakaların oluk açılması, içindeki bakır boruların gömülmesi ve kaynaklanması, ardından kaynak yoluyla hermetik olarak kapatılmasıyla üretilir. Güvenilir sıvı sızdırmazlığı, operasyonel güvenlik ve mükemmel termal temas için yüksek düzlük sağlar.
- Takılı Borulu Sıvı Soğuk Plaka:Bakır boruların kaynak veya yapıştırma işlemleri kullanılarak alüminyum plaka yüzeylerine gömülmesiyle üretilir, minimum termal direnç için sıkı düzlük kontrolü ile.
- Kanal Tipi Sıvı Soğuk Plaka:Bakır veya alüminyum alt tabakalarda delme, ekstrüzyon ve hassas işleme yoluyla oluşturulan iç akış kanalları, sürtünme kaynağı veya yüksek sıcaklıkta lehimleme yoluyla kapatılır.
- Sıvı Soğutma Bloğu:Maksimum ısı alışverişi yüzey alanını en üst düzeye çıkarmak için tıraşlama kanat teknolojisi ile oluşturulan iç akış kanallarına sahip yüksek güçlü çip ısı dağılımı için.
Bakır Lehimli Sıvı Soğutma Ürünleri:GB200 sıvı soğutma modülü, H20 sıvı soğutma modülü, optik modül sıvı soğutma modülü ve diğer bakır soğuk plakalar. Fosfor bakır, gümüş bazlı, nikel bazlı ve altın bazlı lehimlerle uyumludur.
Alüminyum Lehimli Sıvı Soğutma Ürünleri:LTS sifon radyatör, döküm elektronik kontrol sıvı soğutma kutusu, güç kaynağı damgalı sıvı soğutma plakası, motor elektronik kontrol sıvı soğutma plakası, 6G-3DRVC radyatör ve diğer lehimli sıvı soğutma radyatörleri.
Paslanmaz Çelik Lehimli Sıvı Soğutma Ürünleri:Sıvı soğutma manifoldu, DIMM sıvı soğutma modülü ve diğer paslanmaz çelik sıvı soğutma manifoldları.
- Lazerler ve tıbbi ekipmanlar
- EV güç bataryası paketi soğutması
- Güç elektroniği ve motor tahrik cihazları
- Mikrodalga 5G iletim sistemleri
- Yenilenebilir enerji sistemleri
- IGBT ve Güç Yarı İletken Sistemleri
- Veri merkezleri ve endüstriyel güç uygulamaları
- Savunma sistemleri ve aviyonik
- Yakıt hücreleri ve çekiş sistemleri
Aşağıdakiler dahil olmak üzere kapsamlı test ekipmanları ile titiz kalite standartlarını koruyoruz:
- 1 Koordinat Ölçüm Cihazı
- 1 projektör cihazı
- 2 su yüksek basınç test makinesi
- 4 termal direnç test makinesi
- 2 sıvı sızıntı test makinesi
- Tüm sorulara hızlı yanıt
- Garantili kalite ile rekabetçi fiyatlandırma
- Verimli üretim planlaması
- Optimal taşıma çözümleri
- Kapsamlı teknik destek
- Bir ticaret şirketi mi yoksa üretici misiniz?Biz, kapsamlı deneyime ve güçlü bir teknik ekibe sahip, otomatik ve mekanize üretime sahip, ısı emiciler ve su soğutma plakaları konusunda profesyonel bir üreticiyiz.
- Daha önce mal ihraç ettiniz mi ve hangi bölgelere?Toplam üretimimizin %60'ı Japonya, Hindistan, İngiltere, Kanada, ABD ve Brezilya'ya ihraç edilmektedir.
- Kaç çalışanınız var?Satış, satın alma, mühendislik, kalite kontrol, depo ve üretim departmanlarında yaklaşık 100 çalışanımız var.
- Tasarımı kabul edersek numune sağlayabilir misiniz?Evet, seri üretimden önce onay için numune sağlıyoruz, ayrıca gerekirse teknik çizimler de sağlıyoruz.
- Hangi paketleme yöntemlerini kullanıyorsunuz?Nakliye sırasında optimum koruma için normal kartonlar ve sıkı geçirmez kumaş veya ahşap kartonlarla özelleştirilmiş paketleme.
- Ürün sorunları için teknik destek sağlıyor musunuz?Tüm ürünler sevkıyattan önce tamamen kontrol edilir. Herhangi bir sorun için, anında teknik çözümler sunuyoruz.
